NBH-16-432-D

产品分类: 共模滤波器
厂牌: COSEL
产品描述: 250V 250V 16A DIN导轨安装 104mm(长度)*54mm(高度)
供应商型号: SG-NBH-16-432-D
供应商: 国内现货
标准整包数: 1

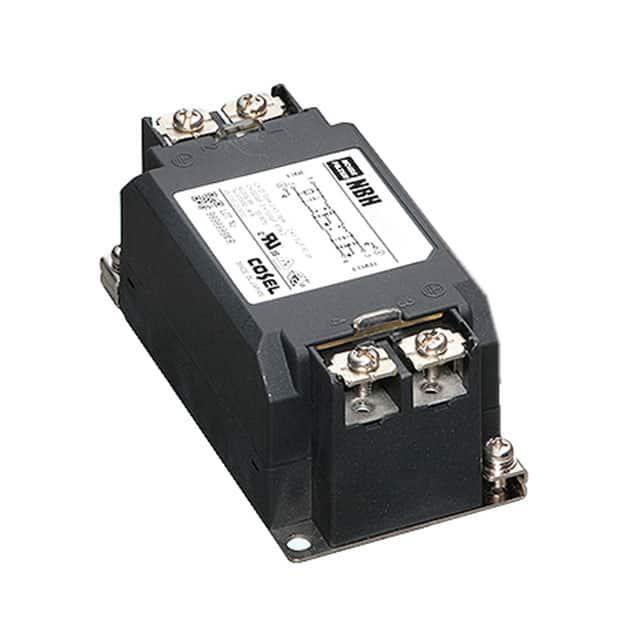

COSEL 共模滤波器 NBH-16-432-D

NBH-16-432-D概述


    产品简介


    NBH系列是一款高衰减类型的共模噪声滤波器,特别适用于从10kHz到10MHz频段内的噪声过滤。该系列产品采用双级滤波设计,能够有效抑制电源线中的共模干扰。主要应用于工业自动化、医疗设备、通信系统等领域,确保系统稳定运行并提高电磁兼容性。

    技术参数


    - 额定电压:交流1相 250V / 直流250V
    - 额定电流:从6A到30A不等(具体见型号)
    - 测试电压:2500VAC(切断电流为20mA),持续1分钟
    - 隔离电阻:500VDC下最小100MΩ
    - 泄漏电流:125/250V 60Hz下最大0.5mA/1.0mA
    - 电压降:最大1.0V
    - 安全认证:UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC(仅限交流输入)
    - 工作温度:-40°C 至 +85°C
    - 工作湿度:20% 至 95% RH(无冷凝)
    - 振动:10至55Hz,19.6m/s²(2G),每轴3分钟,共1小时
    - 冲击:196.1m/s²(20G),11ms,每轴各一次
    - 尺寸/重量:53x43x104mm(2.09x1.69x4.09英寸),最大320克(选项D参见外部视图)

    产品特点和优势


    NBH系列的主要特点是其超高的共模噪声衰减能力,能够在宽泛的频率范围内(10kHz到10MHz)提供有效的滤波效果。此外,该系列还具备多种防护特性,如高隔离电阻、低泄漏电流和优异的耐温性能。通过双级滤波设计,NBH系列能够在保证高性能的同时实现高可靠性。

    应用案例和使用建议


    NBH系列广泛应用于各种需要强抗干扰能力的场合,如工业自动化控制系统、医疗设备、通信基站等。对于安装在DIN导轨上的设备,需要注意正确接地,以确保最佳的噪声抑制效果。为了进一步提升设备的稳定性,建议用户根据具体的应用环境,选择合适的线对地电容代码(参见表1.1)来定制化地配置NBH系列滤波器。

    兼容性和支持


    NBH系列设计上具有较高的通用性,适用于各种标准接口和接线方式。产品由专业团队进行严格的质量控制和测试,以确保其在不同环境下均能可靠工作。同时,厂商提供了详尽的技术支持文档和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题:安装时发现噪声抑制效果不佳。
    - 解决方案:检查设备是否已正确接地,避免通过DIN导轨接地。确保保护地线(PE)直接连接到大地。

    - 问题:设备启动后出现过热现象。
    - 解决方案:参考温度降载曲线,根据当前环境温度调整负载。避免在高温环境下长时间满载运行。

    总结和推荐


    总体来看,NBH系列是一款性能卓越的共模噪声滤波器,具备出色的噪声抑制能力和广泛的适用范围。尤其适合需要高性能电磁兼容性的应用场景。经过详细的技术参数对比和使用体验,强烈推荐用户选用此系列产品。

NBH-16-432-D参数

参数
线路数量 -
额定电压-AC 250V
额定电压-DC 250V
阻抗 -
电感值 -
直流电阻 -
额定电流 16A
长*宽*高 104mm(长度)*54mm(高度)
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售
包装方式 盒装

NBH-16-432-D厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NBH-16-432-D数据手册

厂牌 PDF简要描述 下载
COSEL 共模滤波器 COSEL NBH-16-432-D NBH-16-432-D数据手册

NBH-16-432-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
