ZUS102405

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP Convection 80% 10W 2A 5V 1 36V 18V Fixed 通孔安装 45.72mm*35.56mm*7.62mm
供应商型号: CSJ-ST69531801
供应商: 海外现货
标准整包数: 1

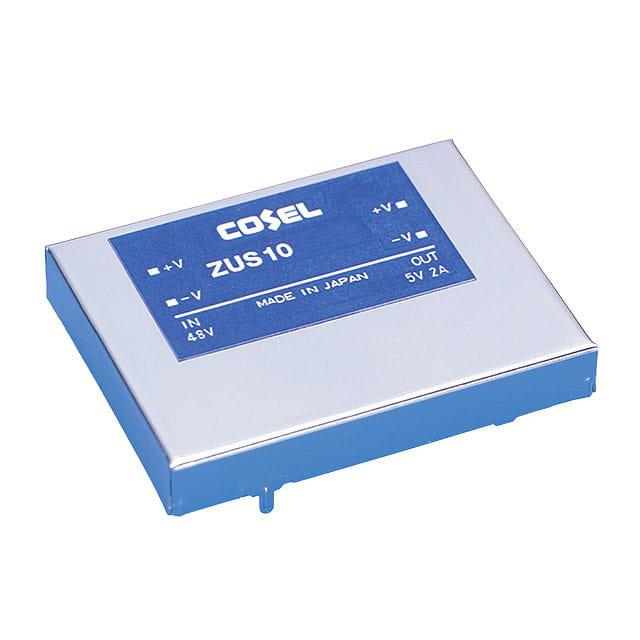

COSEL DC-DC模块 ZUS102405

ZUS102405概述


    产品简介


    本系列电子元器件是型号为ZUS1R5的直流-直流转换器(DC-DC Converter),设计用于安装在印刷电路板(PCB)上。该系列产品涵盖多种输出电压和电流配置,满足不同的电源需求。具体来说,这些转换器能够提供5V、12V、15V三种输出电压,最大输出功率范围从1.5W到15.6W不等。
    这些直流-直流转换器主要用于各种电子设备和系统中,如通信设备、工业自动化设备、计算机外围设备等。通过提供稳定且可调节的输出电压,这些转换器可以有效地将不同等级的输入电压转化为所需的输出电压,确保系统的正常运行和稳定供电。

    技术参数


    以下是各个型号的技术参数总结:
    | 型号 | 输出功率 [W] | 输出电压 [V] | 电流 [A] | 输入电压范围 [V] | 效率 [%] | 最大纹波噪声 [mVp-p] |
    ||
    | ZUS1R50505 | 1.50 | 5 | 0.30 | 4.5 - 9 | 68typ | 80 |
    | ZUS1R50512 | 1.56 | 12 | 0.13 | 4.5 - 9 | 68typ | 120 |
    | ZUS1R50515 | 1.50 | 15 | 0.10 | 4.5 - 9 | 68typ | 120 |
    | ZUS1R51205 | 1.50 | 5 | 0.30 | 9 - 18 | 71typ | 80 |
    | ZUS1R51212 | 1.56 | 12 | 0.13 | 9 - 18 | 71typ | 120 |
    | ZUS1R51215 | 1.50 | 15 | 0.10 | 9 - 18 | 71typ | 120 |
    | ZUS1R52405 | 1.50 | 5 | 0.30 | 18 - 36 | 71typ | 80 |
    | ZUS1R52412 | 1.56 | 12 | 0.13 | 18 - 36 | 71typ | 120 |
    | ZUS1R52415 | 1.50 | 15 | 0.10 | 18 - 36 | 71typ | 120 |
    | ZUS1R54805 | 1.50 | 5 | 0.30 | 36 - 72 | 73typ | 80 |
    | ZUS1R54812 | 1.56 | 12 | 0.13 | 36 - 72 | 73typ | 120 |
    | ZUS1R54815 | 1.50 | 15 | 0.10 | 36 - 72 | 73typ | 120 |
    此外,其他关键指标如下:
    - 效率:根据输入电压的不同,转换器的效率通常在68%到73%之间。
    - 纹波和噪声:纹波电压(Ripple Voltage)最大值为80mV至150mV,纹波噪声(Ripple Noise)最大值为80mV至150mV。
    - 温度调节:在-20°C到+55°C的工作温度范围内,最大温度变化为50mV到180mV。
    - 线性调节:线性调节(Line Regulation)最大值为20mV至60mV。
    - 负载调节:负载调节(Load Regulation)最大值为40mV至120mV。
    - 启动时间:启动时间为最大20毫秒(最小输入电压下)。

    产品特点和优势


    独特功能
    - 高效率:这些转换器具有较高的效率,最高可达73%,保证了电能的高效转换。
    - 宽输入电压范围:涵盖了广泛的输入电压范围(从4.5V到72V),使其适应性强,能够在不同环境下稳定工作。
    - 低纹波和噪声:输出电压的纹波和噪声水平较低,保证了输出信号的纯净度,适用于对稳定性要求较高的场合。
    - 良好的温度稳定性:即使在较大的温差范围内,也能保持稳定的输出电压。
    - 过载保护功能:自动过流保护机制能够在过载时自动恢复,增强了设备的安全性。
    应用领域的市场竞争力
    - 通信行业:适合于各类通信设备的电源供应,提供稳定的电压输出。
    - 工业自动化:可用于需要精确电压控制的自动化控制系统,提高系统的可靠性和安全性。
    - 计算机外围设备:为电脑周边设备提供可靠的电源供应,提升整体系统的性能。

    应用案例和使用建议


    典型应用场景
    这些转换器广泛应用于通信基站、服务器、工业自动化控制、计算机外设等领域。例如,在通信基站中,它们可以用于提供稳定的电源供应;在服务器系统中,它们可以作为可靠的电源管理组件,确保数据中心的平稳运行。
    使用建议
    - 温度监控:在使用过程中,需要定期检查设备的工作温度,确保在规定的温度范围内运行,以避免过热。
    - 散热设计:对于大功率应用,建议设计合理的散热方案,确保良好的散热效果。
    - 输入滤波器:在输入端增加适当的滤波电路,减少输入电压波动带来的影响。
    - 负载匹配:在选择转换器时,确保输入电压和输出电流符合负载需求,避免过载现象。

    兼容性和支持


    这些DC-DC转换器采用标准的PCB安装方式,易于集成到现有的电子系统中。目前没有明确说明其与其他电子元器件或设备的直接兼容性。厂商提供的技术支持和保修服务详情可以在产品文档中进一步了解。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,并调整外部滤波器以改善稳定性。 |
    | 转换效率低下 | 检查输入和输出的连接线缆,确认接触良好,减少线缆电阻损失。 |
    | 设备过热 | 确保良好的散热条件,考虑添加散热片或风扇以增强散热效果。 |
    | 纹波噪声较大 | 检查输入和输出滤波电容是否损坏或老化,必要时更换新的滤波电容。|

    总结和推荐


    总体而言,ZUS1R5系列DC-DC转换器具备高效的电能转换能力和优良的稳定性,适合在多种应用场景中使用。它们不仅在通信、工业自动化、计算机外设等领域表现出色,还拥有优秀的温度稳定性和低纹波噪声水平,确保系统的正常运行。在使用过程中,需注意散热和滤波问题,以确保最佳性能。综上所述,这款产品值得推荐给需要高性能电源解决方案的用户。

ZUS102405参数

参数
输出电压 5V
散热方式 Convection
输入电压最大值 36V
输出电流最大值 2A
类型 -
开关频率 -
输出总功率 10W
特性 OCP
输出电压组数 1
最大容性负载 -
输出方式 Fixed
转换效率 80%
输入电压最小值 18V
长*宽*高 45.72mm*35.56mm*7.62mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUS102405厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS102405数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUS102405 ZUS102405数据手册

ZUS102405封装设计

查看详情并下载
Symbol
Footprint
3D Model
