PBA1000F-12

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 1kW开关电源, PBA1000F系列, 12V 直流输出电压 88A输出电流, 1输出点
供应商型号: 1776-1431-ND
供应商: Digi-Key
标准整包数: 1

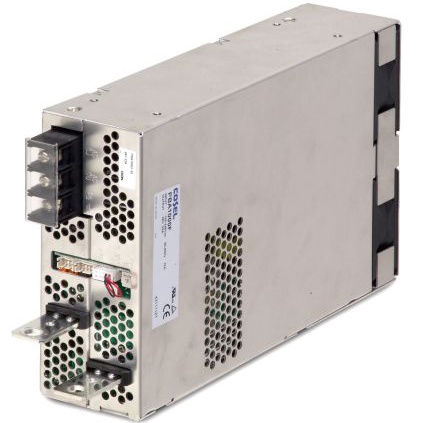

COSEL AC-DC模块 PBA1000F-12

PBA1000F-12概述

    # 电子元器件产品技术手册

    产品简介


    本手册介绍了型号为PBA300F、PBA600F和PBA1000F的AC-DC电源模块。这些模块专为嵌入式系统和各种工业应用设计,提供单输出直流电压,具有高效率、稳定性和广泛的适用范围。这些产品适用于计算机、通信设备、医疗设备和其他需要可靠电源供应的领域。

    技术参数


    以下是各型号的技术参数摘要:
    PBA300F系列
    | 型号 | 最大输出功率(W) | 输入电压[V] | 输入电流[A] | 频率[Hz] | 效率[%] | 功率因数 | 漏电流[mA] |

    | PBA300F-3R3 | 198 | AC85 - 264 | ACIN 100V 3.3V 4.1typ | 50/60 (47-63) | ACIN 100V 68typ | 0.98 | 0.45/0.75max |
    | PBA300F-5 | 300 ACIN 100V 5V 60A ACIN 100V 74typ
    | PBA300F-7R5 | 300 ACIN 100V 7.5V 40A ACIN 100V 76typ
    | PBA300F-12 | 324 ACIN 100V 12V 27A ACIN 100V 78typ
    | PBA300F-15 | 330 ACIN 100V 15V 22A ACIN 100V 78typ
    | PBA300F-24 | 336 ACIN 100V 24V 14A ACIN 100V 79typ
    | PBA300F-36 | 324 ACIN 100V 36V 9A ACIN 100V 81typ
    | PBA300F-48 | 336 ACIN 100V 48V 7A ACIN 100V 79typ
    PBA600F系列
    | 型号 | 最大输出功率(W) | 输入电压[V] | 输入电流[A] | 频率[Hz] | 效率[%] | 功率因数 | 漏电流[mA] |

    | PBA600F-3R3 | 396 | AC85 - 264 | ACIN 100V 3.3V 5.8typ | 50/60 (47-63) | ACIN 100V 70typ | 0.98 | 0.45/0.75max |
    | PBA600F-5 | 600 ACIN 100V 5V 120A ACIN 100V 75typ
    | PBA600F-7R5 | 600 ACIN 100V 7.5V 80A ACIN 100V 76typ
    | PBA600F-12 | 636 ACIN 100V 12V 53A ACIN 100V 79typ
    | PBA600F-15 | 645 ACIN 100V 15V 43A ACIN 100V 79typ
    | PBA600F-24 | 648 ACIN 100V 24V 27A ACIN 100V 81typ
    | PBA600F-36 | 648 ACIN 100V 36V 18A ACIN 100V 82typ
    | PBA600F-48 | 624 ACIN 100V 48V 13A ACIN 100V 81typ
    PBA1000F系列
    | 型号 | 最大输出功率(W) | 输入电压[V] | 输入电流[A] | 频率[Hz] | 效率[%] | 功率因数 | 漏电流[mA] |

    | PBA1000F-3R3 | 660 | AC85 - 264 | ACIN 100V 3.3V 9typ | 50/60 (47-63) | ACIN 100V 74typ | 0.98 | 0.5/1.0max |
    | PBA1000F-5 | 1000 ACIN 100V 5V 200A ACIN 100V 79typ
    | PBA1000F-7R5 | 1005 ACIN 100V 7.5V 134A ACIN 100V 80typ
    | PBA1000F-12 | 1056 ACIN 100V 12V 88A ACIN 100V 82typ
    | PBA1000F-15 | 1050 ACIN 100V 15V 70A ACIN 100V 82typ
    | PBA1000F-24 | 1056 ACIN 100V 24V 44A ACIN 100V 84typ
    | PBA1000F-36 | 1044 ACIN 100V 36V 29A ACIN 100V 84typ
    | PBA1000F-48 | 1056 ACIN 100V 48V 22A

PBA1000F-12参数

参数
输出总功率 1.056KW
输入电压最小值 85V~264V(AC)
开关频率 -
输出电流最大值 88A
类型 -
输出电压 12V
输出电压组数 1
最大容性负载 -
散热方式 -
转换效率 82%~84%
输入电压最大值 -
输出方式 Fixed
特性 DC Input Capable,Universal Input
长*宽*高 61mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PBA1000F-12厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PBA1000F-12数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL PBA1000F-12 PBA1000F-12数据手册

PBA1000F-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 750.308 ¥ 6279.1401
5+ $ 744.4195 ¥ 6229.8609
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6279.14
直接购买
加入购物车
