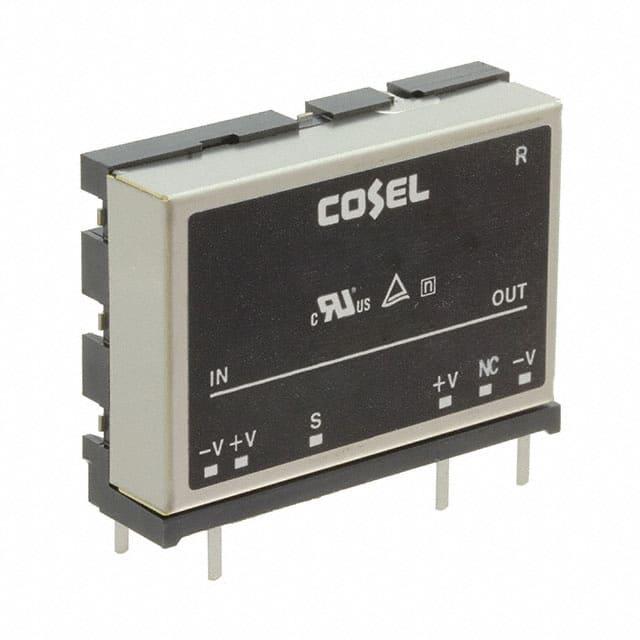

ZTS1R50505

产品分类: 开关电源
厂牌: COSEL
产品描述: 1.5W 1 4.5V 9V 5V 通孔安装 28mm*10mm*21mm
供应商型号: 1776-2859-ND
供应商: Digi-Key
标准整包数: 1
COSEL 开关电源 ZTS1R50505

ZTS1R50505概述

    电子元器件技术手册:ZTS1R5系列DC-DC转换器

    产品简介


    ZTS1R5系列是专为电子设备设计的高效能DC-DC转换器,采用PCB安装方式。此系列产品提供不同的输出电压选项(5V、12V和15V),并且具有多种输入电压范围(4.5-9V、9-18V、18-36V和36-72V),适用于各类需要稳定直流电源的设备,如通信系统、工业自动化设备和消费电子产品。

    技术参数


    - 最大输出功率[W]:
    - ZTS1R50505: 1.50W
    - ZTS1R50512: 1.56W
    - ZTS1R50515: 1.50W
    - ZTS1R51205: 1.50W
    - ZTS1R51212: 1.56W
    - ZTS1R51215: 1.50W
    - ZTS1R52405: 1.50W
    - ZTS1R52412: 1.56W
    - ZTS1R52415: 1.50W
    - ZTS1R54805: 1.50W
    - ZTS1R54812: 1.56W
    - ZTS1R54815: 1.50W
    - 输入电压范围[V]:
    - 4.5 - 9V
    - 9 - 18V
    - 18 - 36V
    - 36 - 72V
    - 输出电压[V]:
    - 5V
    - 12V
    - 15V
    - 电流[A]:
    - 0.30A (5V)
    - 0.13A (12V)
    - 0.10A (15V)
    - 效率[%]:
    - 输入电压为5V时:68%
    - 输入电压为12V时:71%
    - 输入电压为24V时:71%
    - 输入电压为48V时:73%
    - 线性调节[mV]: 20至60mV
    - 负载调节[mV]: 40至120mV
    - 纹波[mVp-p]: 80至150mV
    - 温度范围: -20°C 至 +71°C(工作)
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    - 高效率: 在多种输入电压条件下都能保持较高的转换效率,减少了能源损耗。
    - 宽输入电压范围: 支持多种电压输入,适应不同的供电环境。
    - 稳定的输出电压: 通过线性调节和负载调节确保输出电压稳定。
    - 过流保护: 当电流超过额定值105%时,自动保护并恢复,增加了系统的可靠性。
    - 紧凑设计: 体积小巧,便于安装在PCB上,适合空间有限的应用场景。

    应用案例和使用建议


    - 应用案例: 适用于工业自动化设备中的电源模块,也常用于通信基站中的直流电源转换。
    - 使用建议: 选择合适的输入电压范围以确保最佳效率。在实际应用中,注意散热管理,尤其是在高温环境下使用时,以确保长期稳定性。

    兼容性和支持


    - 兼容性: 本产品不支持与其他模型串联或并联操作。
    - 厂商支持: 厂商提供标准的技术支持和维护服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决办法: 检查输入电压是否在额定范围内,确认负载调节范围未超出规定值。

    - 问题2: 纹波噪声较大。
    - 解决办法: 可能需要增加滤波电路来降低输出端的纹波噪声。

    总结和推荐


    综上所述,ZTS1R5系列DC-DC转换器具有高效、稳定和可靠的特性,特别适合于各种工业自动化设备和通信系统中的电源需求。由于其优异的性能和广泛的应用范围,我们强烈推荐这一系列的产品给需要高性能电源模块的用户。

ZTS1R50505参数

参数
最小输入电压 4.5V
电压-输出4 -
电压-输出1 5V
电压-输出3 -
电流-输出1 -
电压-输出2 -
电流-输出2 -
输出数量 1
输出功率 1.5W
最大输入电压 9V
负载调节 -
长*宽*高 28mm*10mm*21mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZTS1R50505厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZTS1R50505数据手册

厂牌 PDF简要描述 下载
COSEL 开关电源 COSEL ZTS1R50505 ZTS1R50505数据手册

ZTS1R50505封装设计

查看详情并下载
Symbol
Footprint
3D Model
