ZUS152405

产品分类: DC-DC模块
厂牌: COSEL
产品描述: Remote On/Off,OCP,OVP 12W 2.4A 5V 1 36V 18V 通孔安装
供应商型号: TEL-ZUS152405
供应商: 海外现货
标准整包数: 1

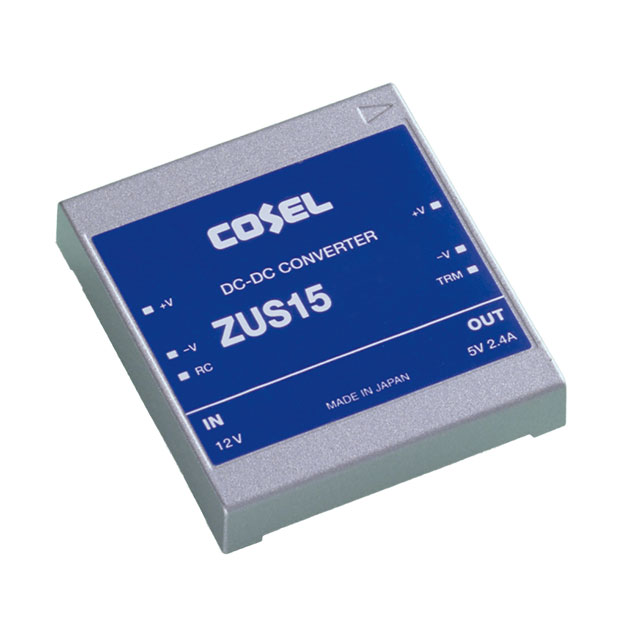

COSEL DC-DC模块 ZUS152405

ZUS152405概述

    ZUS系列DC-DC转换器技术手册

    产品简介


    ZUS系列是专为高可靠性应用设计的板载式DC-DC转换器,适用于各种工业控制、通信设备和医疗设备。这些转换器具备高效的能量转换能力,能够稳定输出多种直流电压(如5V、12V、15V等),以满足不同电子设备的需求。由于其紧凑的尺寸和卓越的稳定性,ZUS系列DC-DC转换器在各种环境中都能发挥出色的表现。

    技术参数


    ZUS系列转换器的技术参数详细如下:
    | 模型 | 最大输出功率(W) | 输出电压(V) | 输出电流(A) | 输入电压范围(V) | 转换效率(%) |
    |
    | ZUS1R50505 | 1.50 | 5 | 0.30 | 4.5 - 9 | 68 |
    | ZUS1R50512 | 1.56 | 12 | 0.13 | 4.5 - 9 | 68 |
    | ZUS1R50515 | 1.50 | 15 | 0.10 | 4.5 - 9 | 68 |
    | ZUS1R51205 | 1.50 | 5 | 0.30 | 9 - 18 | 71 |
    | ZUS1R51212 | 1.56 | 12 | 0.13 | 9 - 18 | 71 |
    | ZUS1R51215 | 1.50 | 15 | 0.10 | 9 - 18 | 71 |
    | ZUS1R52405 | 1.50 | 5 | 0.30 | 18 - 36 | 71 |
    | ZUS1R52412 | 1.56 | 12 | 0.13 | 18 - 36 | 71 |
    | ZUS1R52415 | 1.50 | 15 | 0.10 | 18 - 36 | 71 |
    | ZUS1R54805 | 1.50 | 5 | 0.30 | 36 - 72 | 73 |
    | ZUS1R54812 | 1.56 | 12 | 0.13 | 36 - 72 | 73 |
    | ZUS1R54815 | 1.50 | 15 | 0.10 | 36 - 72 | 73 |
    其他技术参数还包括:
    - 线性调节率:20mV至60mV
    - 负载调节率:40mV至120mV
    - 波纹:80mVp-p至150mVp-p
    - 噪声:120mVp-p至150mVp-p
    - 温度调节:50mV至180mV
    - 冲击测试:承受最大50G加速度冲击
    - 振动测试:承受10-55Hz频率的振动
    - 安全认证:UL60950-1, EN60950-1, CSA C22.2 No.60950-1, IEC60950-1

    产品特点和优势


    1. 高效率:ZUS系列转换器在不同的输入电压和负载条件下均能保持较高的转换效率。
    2. 宽输入电压范围:适应广泛的输入电压范围,提升了应用的灵活性。
    3. 高稳定性:出色的线性调节率和负载调节率保证了输出电压的稳定。
    4. 小体积:ZUS系列体积小巧,适合安装在空间有限的电路板上。
    5. 全面保护机制:过流保护、过压保护和远程启停功能确保设备运行的安全性。

    应用案例和使用建议


    ZUS系列DC-DC转换器广泛应用于各类需要高效能源转换的场合,如工业控制系统、通信设备、医疗设备等。例如,在通信基站中,可以使用ZUS1R50505为各种传感器提供稳定的5V电源;在工业自动化设备中,ZUS1R54812可以为驱动电机等高功率负载提供可靠的12V电源。
    使用建议:
    1. 注意散热:尽管ZUS系列采用自然对流冷却方式,但在高温环境下仍需确保良好的通风条件,以防止温度过高导致性能下降。
    2. 负载匹配:选择与实际需求相匹配的型号,避免长时间过载使用。
    3. 输入电压监测:在连接电源前,检查输入电压是否在规定的范围内,以防电压过高损坏转换器。

    兼容性和支持


    ZUS系列转换器之间不可进行并联或串联操作。对于其他类型的电子元件或设备,如果符合相同的电气标准,则理论上应该可以兼容。此外,制造商提供了详尽的技术支持和售后服务,用户可以通过技术支持渠道获取帮助。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方法:检查输入电压是否在规定范围内,并确认负载是否匹配。
    2. 问题:转换效率低。
    - 解决方法:检查散热条件是否良好,必要时增加外部散热措施。
    3. 问题:过热。
    - 解决方法:降低负载,加强通风或使用辅助散热设备。

    总结和推荐


    综上所述,ZUS系列DC-DC转换器以其高效能、稳定性和宽输入电压范围等特点,成为众多电子设备的理想选择。无论是在工业控制、通信还是医疗设备领域,这些转换器都能够表现出色。我们强烈推荐使用ZUS系列DC-DC转换器,特别是在需要高可靠性和高性能的场景下。

ZUS152405参数

参数
特性 Remote On/Off,OCP,OVP
类型 -
输出电流最大值 2.4A
最大容性负载 -
输入电压最大值 36V
输出电压组数 1
输出电压 5V
散热方式 -
转换效率 -
输出总功率 12W
输出方式 -
输入电压最小值 18V
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 最后售卖
包装方式 盒装

ZUS152405厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUS152405数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUS152405 ZUS152405数据手册

ZUS152405封装设计

查看详情并下载
Symbol
Footprint
3D Model
