LFA10F-5-J1Y

产品分类: AC-DC模块
厂牌: COSEL
产品描述: 10W 2A 5V 1 85V~264V(AC) Fixed 底座安装
供应商型号: CSJ-ST62667223
供应商: 海外现货
标准整包数: 1

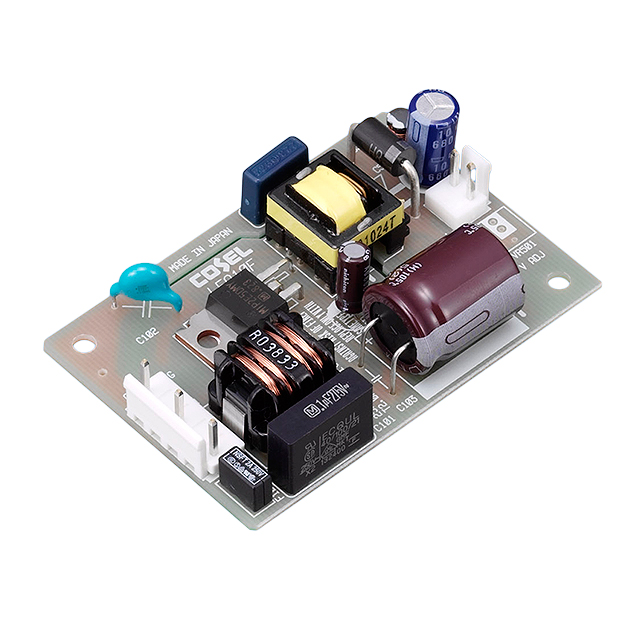

COSEL AC-DC模块 LFA10F-5-J1Y

LFA10F-5-J1Y概述


    产品简介


    LFA系列交流直流电源模块是适用于多种工业应用的高性能开关电源,提供开放框架和封闭式两种类型。该系列中的LFA10F、LFA15F和LFA30F型号均采用表面贴装技术(SMD)制造,具有高效率和低功耗的特点。这些电源模块的主要输出电压分别为3.3V、5V、12V、15V和24V,适用于各种负载需求。此外,这些产品通过了多项国际安全和噪声标准认证,如UL60950-1、C-UL (CSA60950-1)、EN60950-1、EN60065和EN50178。

    技术参数


    | 参数 | LFA10F-3R3-Y | LFA10F-5 | LFA10F-12 | LFA10F-15 | LFA10F-24 |
    |
    | 最大输出功率 [W] | 6.6 | 10 | 10.8 | 10.5 | 12 |
    | 输出电压 [V] | 3.3 | 5 | 12 | 15 | 24 |
    | 输出电流 [A] | 2.0 | 2.0 | 0.9 | 0.7 | 0.5 |
    | 输入电压范围 [V] | 85 - 264 | 85 - 264 | 85 - 264 | 85 - 264 | 85 - 264 |
    | 工作频率 [Hz] | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
    | 效率 (%) | 68.0 - 79.5 | 68.0 - 83.0 | 76.5 - 83.0 | 77.5 - 83.0 | 79.5 - 83.0 |
    | 纹波噪声 [mVp-p] | 80 - 160 | 80 - 160 | 120 - 180 | 120 - 180 | 120 - 180 |
    | 储存温度范围 [°C] | -20 - 75 | -20 - 75 | -20 - 75 | -20 - 75 | -20 - 75 |
    | 储存湿度范围 [%] | 20 - 90 | 20 - 90 | 20 - 90 | 20 - 90 | 20 - 90 |

    产品特点和优势


    LFA系列电源模块具有多项独特的优势,使其在市场上具有较高的竞争力。首先,它们采用先进的SMD技术制造,提高了可靠性和耐用性。其次,这些模块的效率非常高,即使在不同输入电压条件下也能保持稳定的工作性能。最后,这些产品通过了多项国际认证,确保了其安全性和可靠性。此外,它们还具有宽泛的输入电压范围(85-264V AC),适用于全球范围内的各种供电环境。

    应用案例和使用建议


    LFA系列电源模块广泛应用于各种工业设备中,例如电信设备、工业自动化控制系统和医疗设备。在实际应用中,这些电源模块能够提供稳定可靠的电力供应,确保系统的正常运行。根据手册中的应用示例,建议在使用这些电源模块时,确保良好的散热环境,并定期检查连接线和接头的稳固性以避免松动导致的故障。

    兼容性和支持


    这些电源模块的设计允许与其他电子元器件和设备良好兼容,尤其是在使用相同的连接器类型时。制造商提供了详细的安装指南和维护手册,以便用户能够正确地安装和使用这些产品。如有任何问题,可以联系技术支持获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无输出电压 | 检查输入电源连接是否正确 |
    | 温度过高 | 确保良好的散热环境,必要时增加风扇 |
    | 输出电压不稳 | 检查负载是否超过额定值,适当调整负载 |

    总结和推荐


    综上所述,LFA系列交流直流电源模块凭借其高效率、高可靠性、宽泛的输入电压范围和多种认证标准,在工业应用中具有显著优势。这些产品的设计充分考虑了用户的实际需求,并通过了严格的测试和认证。因此,我强烈推荐这些电源模块用于需要稳定可靠电源供应的应用场合。

LFA10F-5-J1Y参数

参数
特性 -
输出方式 Fixed
输出电压组数 1
转换效率 -
输出电流最大值 2A
类型 -
输出电压 5V
散热方式 -
最大容性负载 -
开关频率 -
输出总功率 10W
输入电压最大值 -
输入电压最小值 85V~264V(AC)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LFA10F-5-J1Y厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

LFA10F-5-J1Y数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL LFA10F-5-J1Y LFA10F-5-J1Y数据手册

LFA10F-5-J1Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
