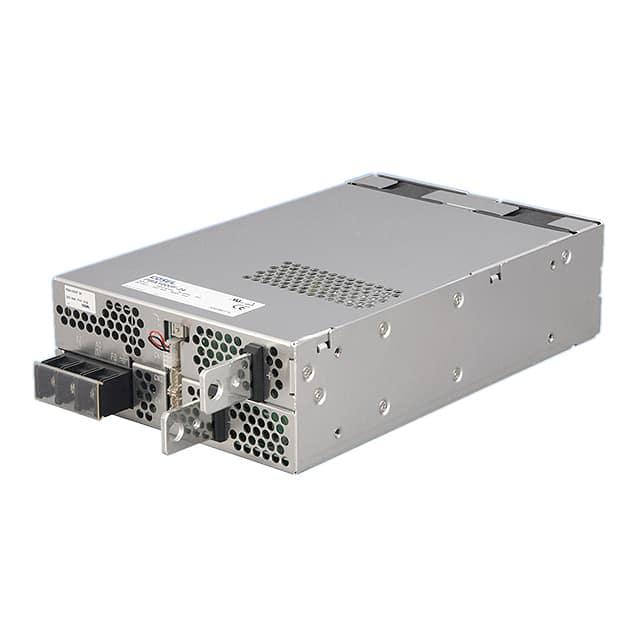

PBA1000F-48

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 1kW开关电源, PBA1000F系列, 48V 直流输出电压 22A输出电流, 1输出点
供应商型号: J-COHS-0001427
供应商: Chip1stop
标准整包数: 1
COSEL AC-DC模块 PBA1000F-48

PBA1000F-48概述

    电子元器件产品技术手册解析

    产品简介


    本文介绍的产品是一款高效能的AC-DC电源供应器,型号包括PBA300F系列、PBA600F系列和PBA1000F系列。这些电源供应器广泛应用于通信、工业自动化、医疗设备等领域。它们具备高功率输出能力,能够为各类设备提供稳定的直流电能。此外,它们还具有出色的稳定性、可靠性和效率,满足不同应用场景的需求。

    技术参数


    以下是部分关键的技术参数:
    | 参数 | PBA300F-3R3 | PBA300F-5 | PBA300F-7R5 | PBA300F-12 | PBA300F-15 | PBA300F-24 | PBA300F-36 | PBA300F-48 |
    |
    | 最大输出功率[W] | 198 | 300 | 300 | 324 | 330 | 336 | 324 | 336 |
    | 输入电压范围[V] | AC85 - 264 | AC85 - 264 | AC85 - 264 | AC85 - 264 | AC85 - 264 | AC85 - 264 | AC85 - 264 | AC85 - 264 |
    | 额定输入电流[A] | 3-4.1 | 5-8.2 | 3-4.1 | 5-8.2 | 3-4.1 | 5-8.2 | 3-4.1 | 5-8.2 |
    | 效率[%] | AC100V:78 | AC100V:81 | AC100V:79 | AC100V:79 | AC100V:79 | AC100V:79 | AC100V:81 | AC100V:81 |
    | 工作温度范围[C] | -20 - 71 | -20 - 71 | -20 - 71 | -20 - 71 | -20 - 71 | -20 - 71 | -20 - 71 | -20 - 71 |
    | 漏电流[mA] | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |

    产品特点和优势


    这些电源供应器的主要特点包括:
    1. 高可靠性:经过严格的测试和验证,确保长时间稳定运行。
    2. 高效率:具有高达86%的转换效率,减少能源浪费。
    3. 宽输入电压范围:支持全球范围内的输入电压,适用性更强。
    4. 低漏电流:漏电流小于1mA,符合安全标准。
    5. 远程控制功能:通过遥控信号实现开关机控制和远程传感功能。
    6. 过压和过流保护:内置多重保护电路,保障设备安全。
    7. 紧凑设计:采用轻量化和小型化设计,方便安装和维护。

    应用案例和使用建议


    这些电源供应器适用于多种场合,例如:
    - 通信设备:提供稳定的电源供应,保障通信系统的正常运行。
    - 医疗设备:要求电源具有高可靠性和安全性,避免医疗事故。
    - 工业自动化设备:需要长期连续运行,因此对电源的稳定性和寿命要求较高。
    使用建议:
    - 在高湿度环境下使用时,注意适当加装防潮措施。
    - 对于长时间高负载的应用场景,建议使用风扇或其他冷却方式辅助散热。
    - 定期检查电源连接线和端子,确保接触良好。

    兼容性和支持


    这些电源供应器与其他同类产品兼容性良好,可方便地进行替换。厂商提供了全面的技术支持和售后服务,包括但不限于故障诊断、维修保养等。

    常见问题与解决方案


    1. 电源启动困难:
    - 解决方法:检查输入电压是否在正常范围内,确保连接正确无误。
    2. 输出电压不稳定:
    - 解决方法:调整电源设置,确保负载不超过额定值,定期校准电压。
    3. 发热严重:
    - 解决方法:增加散热装置,保持周围环境通风良好。

    总结和推荐


    综上所述,PBA300F、PBA600F和PBA1000F系列电源供应器在性能、可靠性和应用范围方面均表现出色。它们不仅适合多种工业和商业应用,还提供了全面的保护和维护服务。因此,强烈推荐使用这些高性能的电源供应器来满足各类设备的供电需求。

PBA1000F-48参数

参数
最大容性负载 -
输出电压 48V
转换效率 84%~86%
散热方式 -
类型 -
输出总功率 1.056KW
输出电流最大值 22A
开关频率 -
输出方式 Fixed
输入电压最大值 350V(DC)
输入电压最小值 85V~264V(AC)
输出电压组数 1
特性 DC Input Capable,Universal Input
长*宽*高 61mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PBA1000F-48厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PBA1000F-48数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL PBA1000F-48 PBA1000F-48数据手册

PBA1000F-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 593 ¥ 5261.3925
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5261.39
