ZUW64815

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP 200mA,200mA 15V 2 72V 通孔安装
供应商型号: 1776-1928-ND
供应商: Digi-Key
标准整包数: 1

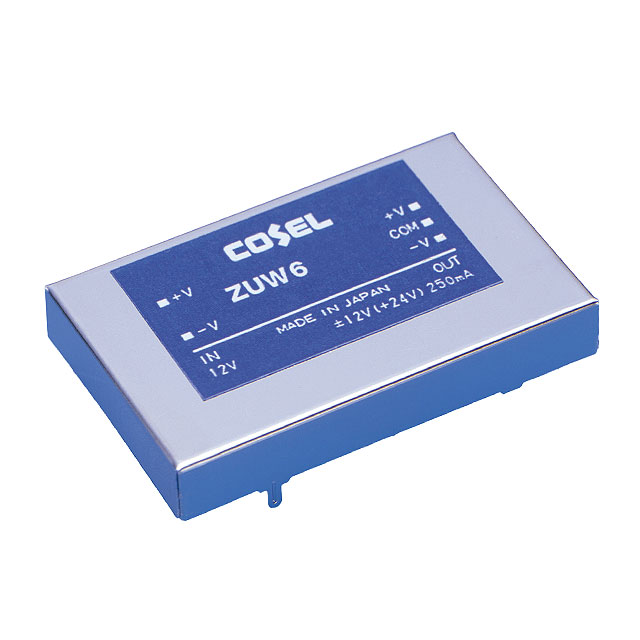

COSEL DC-DC模块 ZUW64815

ZUW64815概述


    产品简介


    ZUW系列直流-直流转换器(DC-DC Converter)是一款紧凑型板载式转换器,适用于多种应用场景。这些转换器的主要功能是将不同输入电压(如4.5V至75V DC)转换为所需的输出电压(如12V或24V),并能够提供稳定的电流输出。ZUW系列转换器广泛应用于通信设备、工业自动化、医疗设备、航空航天以及其他需要高可靠性的电力转换场合。

    技术参数


    以下是ZUW系列直流-直流转换器的关键技术参数:
    | 型号 | 最大输出功率 [W] | 输入电压 [V] | 输出电压 [V] | 输出电流 [A] | 线路调整率 [mV] | 负载调整率 [mV] | 纹波 [mVp-p] | 纹波噪声 [mVp-p] | 温度调节 [mV] | 效率 [%] |

    | ZUW1R50512 | 1.56 | 4.5 - 9 | 12 (+24) | 0.065 | 60 | 600 | 120 | 150 | -20 to +55C | 67 |
    | ZUW1R50515 | 1.50 | 9 - 18 | 15 (+30) | 0.050 | 75 | 750 | 120 | 150 | -20 to +55C | 67 |
    | ZUW30512 | 3.12 | 4.5 - 9 | 12 (+24) | 0.13 | 60 | 600 | 120 | 150 | -20 to +55C | 70 |
    | ZUW30515 | 3.00 | 9 - 18 | 15 (+30) | 0.10 | 75 | 750 | 120 | 150 | -20 to +55C | 70 |
    | ZUW150512 | 14.4 | 4.5 - 9 | 12 (+24) | 0.60 | 60 | 600 | 120 | 150 | -20 to +55C | 81 |

    产品特点和优势


    ZUW系列直流-直流转换器具有以下独特功能和优势:
    - 高效率:最高可达83%,确保能源利用最大化。
    - 宽输入电压范围:从4.5V到75V DC,适应多种电源环境。
    - 稳定输出电压:线性调整率低至60mV,负载调整率低至600mV,确保输出电压的稳定性。
    - 优良的温度调节性能:能够在-20°C至+75°C的工作温度范围内保持稳定输出。
    - 过电流保护:自动恢复机制,在过流情况下能够自动恢复正常运行。

    应用案例和使用建议


    应用案例:
    1. 通信设备:ZUW系列转换器能够为各种通信设备提供稳定的电力供应,保证通信网络的正常运行。
    2. 工业自动化:在工业环境中,这些转换器能够为自动化控制系统提供可靠的电源支持,确保系统的稳定运行。
    3. 医疗设备:在医疗设备中,这些转换器的高精度和高可靠性对于确保患者安全至关重要。
    使用建议:
    - 在选择转换器时,需根据具体应用需求选择合适的型号。例如,若需要更高的输出功率,可选择ZUW150512等型号。
    - 使用过程中注意保持散热良好,以避免高温对转换器性能的影响。

    兼容性和支持


    - 兼容性:这些转换器通常可以直接替换其他品牌的产品,无需更改电路设计。
    - 技术支持:厂商提供详细的技术文档和支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换器输出电压不稳定 | 检查输入电压是否符合规定范围;检查负载是否超出了额定范围。 |
    | 转换器过热 | 改善散热条件,如增加散热片或改善空气流通。 |
    | 输出电流不足 | 检查输入电压是否达到最低要求;确认负载连接是否正确。 |

    总结和推荐


    综上所述,ZUW系列直流-直流转换器凭借其高效、稳定的性能,在多种应用场景中表现出色。推荐使用该系列产品,特别是对于那些对电源稳定性要求较高的场合。厂商提供的详尽支持和服务也使得该产品成为市场上极具竞争力的选择之一。

ZUW64815参数

参数
特性 OCP
开关频率 -
转换效率 -
输入电压最小值 -
输入电压最大值 72V
散热方式 -
输出电压 15V
输出电压组数 2
输出电流最大值 200mA,200mA
输出方式 -
输出总功率 -
最大容性负载 -
类型 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW64815厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW64815数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUW64815 ZUW64815数据手册

ZUW64815封装设计

查看详情并下载
Symbol
Footprint
3D Model
