PLA30F-5

产品分类: AC-DC模块
厂牌: COSEL
产品描述: 30W 6A 5V 1 264V(AC) 85V~264V(AC) Fixed 底座安装
供应商型号: 1776-2563-ND
供应商: Digi-Key
标准整包数: 1

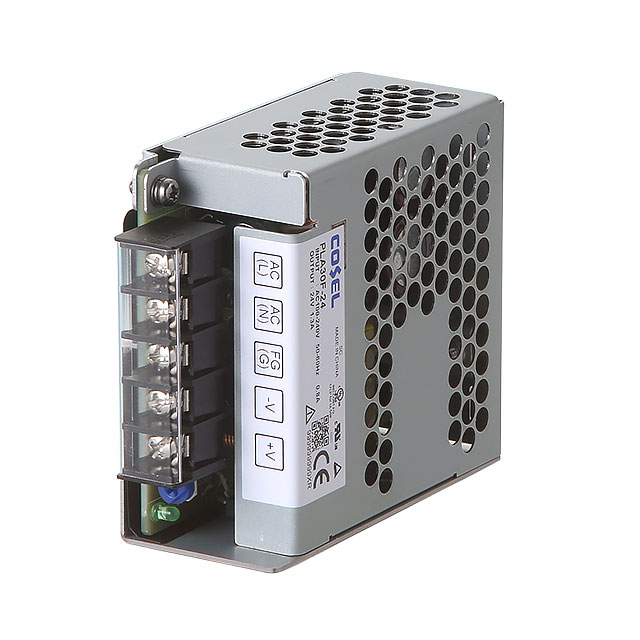

COSEL AC-DC模块 PLA30F-5

PLA30F-5概述

    PLA-2, PLA15F, PLA30F, PLA50F AC-DC Power Supplies Enclosed Type

    1. 产品简介


    产品类型:
    这些是嵌入式型AC-DC电源供应器(AC-DC Power Supplies Enclosed Type),包括型号PLA15F、PLA30F和PLA50F。它们提供了单输出电压选择,适用于多种不同的工业及消费电子产品。
    主要功能:
    - 输入范围广,支持全球范围内的通用输入电压。
    - 稳定且高效的电力转换,效率高达80%以上。
    - 内置过载和过压保护,确保安全可靠运行。
    应用领域:
    这些电源供应器广泛应用于需要稳定直流电输出的工业控制系统、自动化设备、测试仪器以及家用电器等场景。

    2. 技术参数


    型号PLA15F:
    - 输入电压范围: AC 85 - 264V
    - 输出电压范围: 5V, 12V, 15V, 24V
    - 最大输出电流: 3A, 1.3A, 1A, 0.7A
    - 效率: 72.5%到80%
    - 温度范围: 工作温度-20°C到+70°C,存储温度-20°C到+75°C
    - 隔离电压: 输入-输出AC 3000V,输入-地AC 2000V,输出-地AC 500V
    型号PLA30F:
    - 输入电压范围: AC 85 - 264V
    - 输出电压范围: 5V, 12V, 15V, 24V
    - 最大输出电流: 6A, 2.5A, 2A, 1.3A
    - 效率: 73%到83.5%
    - 温度范围: 工作温度-20°C到+70°C,存储温度-20°C到+75°C
    - 隔离电压: 输入-输出AC 3000V,输入-地AC 2000V,输出-地AC 500V
    型号PLA50F:
    - 输入电压范围: AC 85 - 264V
    - 输出电压范围: 5V, 12V, 15V, 24V
    - 最大输出电流: 8A, 4.3A, 3.5A, 2.2A
    - 效率: 74.5%到84%
    - 温度范围: 工作温度-20°C到+70°C,存储温度-20°C到+75°C
    - 隔离电压: 输入-输出AC 3000V,输入-地AC 2000V,输出-地AC 500V

    3. 产品特点和优势


    这些型号的电源供应器具有紧凑的设计、低功耗和高效率的特点。具体优势如下:
    - 紧凑设计: PLA系列均采用深度较短的紧凑型设计,便于安装于狭小空间。
    - 高效率: 通过改进的转换技术和电路设计,PLA系列实现了超过80%的高效率。
    - 内置保护: 过载和过压保护确保了系统的安全性。
    - 广泛应用: 广泛应用于各种行业,如工业控制、自动化、测试设备等。

    4. 应用案例和使用建议


    应用案例:
    这些电源供应器适用于要求高效、稳定供电的多种场合。例如,在制造生产线中作为机器控制器的电源,或在医疗设备中提供稳定的电力供应。
    使用建议:
    为了充分利用这些电源供应器的优势,在选择使用时应注意:
    - 在安装前根据实际负载需求确定合适的输出电压和电流等级。
    - 定期检查电源的健康状况,特别是长时间运行后可能需要进行维护。
    - 遵循厂商的指南,确保正确连接外部滤波器以符合相关的电磁干扰标准。

    5. 兼容性和支持


    这些电源供应器与其他标准的电气设备兼容,并且符合多项国际安全认证标准,如UL60950-1、EN60950-1等。厂商提供了五年的保修服务,用户可以享受良好的售后服务和技术支持。

    6. 常见问题与解决方案


    Q1: 如何正确连接电源?
    - A1: 确保按照产品手册中的接线图正确连接,同时注意不要超出额定电压范围使用。
    Q2: 电源在启动时为何有时会发出噪音?
    - A2: 这通常是由于内部的开关操作引起的。若噪声持续存在且影响设备正常工作,建议联系厂商进行检修。
    Q3: 当电源长时间工作后发现效率下降,如何处理?
    - A3: 可能是内部组件老化导致,建议定期进行维护和更换磨损部件。

    7. 总结和推荐



    总结

    :
    PLA系列的AC-DC电源供应器凭借其高效能、紧凑设计以及丰富的保护功能,使其成为各种应用中的理想选择。特别是对于需要高效率和稳定输出的场合,这些产品展示出明显的竞争优势。
    推荐:
    鉴于其出色的表现和广泛应用,我们强烈推荐这些电源供应器给那些寻找高性能、可靠和安全的电源解决方案的客户。

PLA30F-5参数

参数
类型 -
输出电压 5V
输出总功率 30W
输出方式 Fixed
输入电压最大值 264V(AC)
散热方式 -
最大容性负载 -
输出电压组数 1
开关频率 -
转换效率 -
特性 -
输入电压最小值 85V~264V(AC)
输出电流最大值 6A
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PLA30F-5厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PLA30F-5数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL PLA30F-5 PLA30F-5数据手册

PLA30F-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.1896 ¥ 261.018
5+ $ 29.7107 ¥ 248.6416
10+ $ 29.093 ¥ 243.4717
25+ $ 28.2963 ¥ 236.8048
50+ $ 27.7085 ¥ 231.8856
100+ $ 27.1328 ¥ 227.0674
250+ $ 26.39 ¥ 220.8513
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 261.01
