首页  >  产品百科  >  PCA600F-5-P2

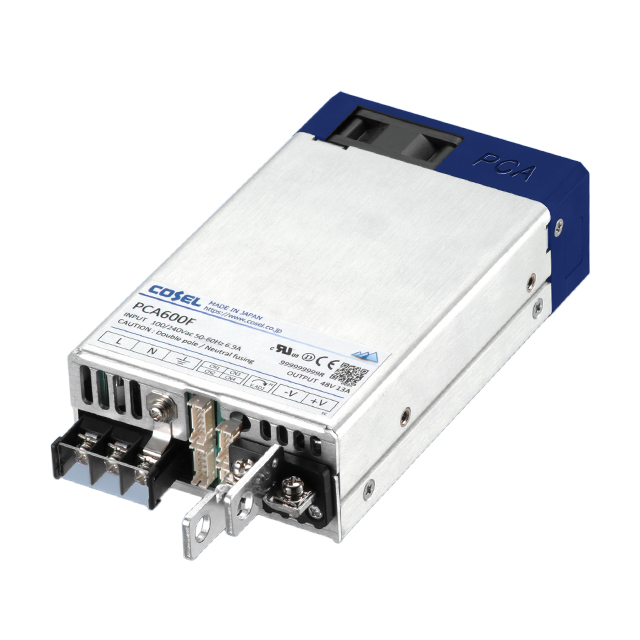

PCA600F-5-P2

产品分类: 开关电源
厂牌: COSEL
产品描述: 600W 1 85V(AC) 264V(AC) 40mV 120A 5V 底座安装 152mm*89mm*41mm
供应商型号: 1776-1943-ND
供应商: Digi-Key
标准整包数: 1

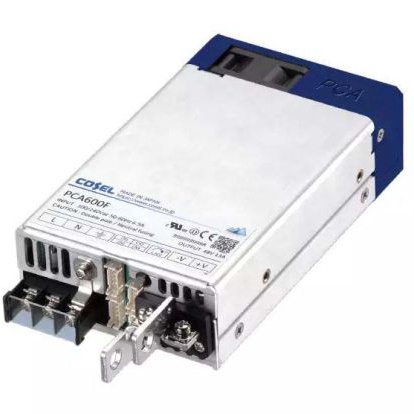

COSEL 开关电源 PCA600F-5-P2

PCA600F-5-P2概述


    产品简介


    产品名称:PCA300F, PCA600F, PCA1000F
    产品类型:AC-DC电源供应器
    主要功能:提供直流电源输出,适用于医疗设备、工业控制等领域
    应用领域:医疗设备、电信设备、工业自动化控制系统等

    技术参数


    PCA300F
    - 最大输出功率(W):300(5V),324(12V),330(15V),336(24V),320(32V),336(48V)
    - 输入电压范围:85-264VAC 或 88-370VDC
    - 效率:最高可达91%
    - 工作温度范围:-20°C 至 +70°C
    - 储存温度范围:-20°C 至 +75°C
    - 尺寸:89x41x152mm(不含端子块和螺丝)
    - 重量:840g
    - 隔离等级:输入-输出 AC4000V 1分钟,输入-接地 AC2000V 1分钟,输出-接地 AC500V 1分钟
    PCA600F
    - 最大输出功率(W):600(5V),636(12V),645(15V),648(24V),640(32V),624(48V)
    - 输入电压范围:85-264VAC 或 88-370VDC
    - 效率:最高可达93%
    - 工作温度范围:-20°C 至 +70°C
    - 储存温度范围:-20°C 至 +75°C
    - 尺寸:89x41x152mm(不含端子块和螺丝)
    - 重量:840g
    - 隔离等级:输入-输出 AC4000V 1分钟,输入-接地 AC2000V 1分钟,输出-接地 AC500V 1分钟
    PCA1000F
    - 最大输出功率(W):1000(5V),未指定其他电压值
    - 输入电压范围:85-264VAC 或 88-370VDC
    - 效率:未提供
    - 工作温度范围:-20°C 至 +70°C
    - 储存温度范围:-20°C 至 +75°C
    - 尺寸:89x41x152mm(不含端子块和螺丝)
    - 重量:840g
    - 隔离等级:输入-输出 AC4000V 1分钟,输入-接地 AC2000V 1分钟,输出-接地 AC500V 1分钟

    产品特点和优势


    - 低外形设计:PCA系列电源供应器的厚度仅为41mm(1.61英寸),符合1U高度标准,适用于机架式安装。
    - 宽电压输入范围:支持85-264VAC或88-370VDC的宽范围输入,适应多种供电环境。
    - 医疗级隔离:具备2MOPP(最小医用电压隔离)等级,确保医疗器械的安全性。
    - 多功能通信接口:支持远程传感、远程开关控制及UART通信,便于远程监控与控制。
    - 高可靠性保护电路:包括过流保护、过压保护、短路保护及热保护,保证设备运行安全。
    - 宽泛的输出调节范围:允许用户调整输出电压,满足不同的应用需求。

    应用案例和使用建议


    应用案例
    1. 医疗设备:PCA系列广泛应用于需要高稳定性和高可靠性的医疗设备中,如监护仪、呼吸机等。
    2. 电信设备:在电信基础设施中作为通信设备的电源供应,确保电信网络的稳定运行。
    3. 工业自动化:适用于工业生产线上的控制设备,如PLC控制器、传感器等。
    使用建议
    1. 电源选择:根据设备的实际功耗需求选择合适的型号,例如PCA300F适合功率较小的应用,而PCA600F和PCA1000F则适用于更高功率的需求。
    2. 输入电压范围:在使用较低输入电压时(如100VAC),请特别注意输出功率的降额,以避免损坏设备。
    3. 温度管理:确保设备在规定的温度范围内运行,特别是考虑到设备在高温环境下的散热情况。
    4. 隔离措施:使用时务必做好接地处理,尤其是对于医疗设备,以确保人员和设备的安全。

    兼容性和支持


    - 兼容性:PCA系列电源供应器与多数标准电子设备兼容,可以轻松集成到现有的系统中。
    - 技术支持:厂商提供详细的技术手册和在线支持,解答客户在安装和使用过程中的疑问。
    - 售后服务:包括产品保修、故障诊断和维修服务,确保客户使用无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在正常范围内,确保输入连接正确。 |
    | 输出电压不稳定 | 确认负载电流是否在设备的额定范围内,检查负载连接是否良好。 |
    | 散热不良 | 清理风扇和内部灰尘,确认通风口没有被堵塞。 |

    总结和推荐


    PCA系列电源供应器凭借其低功耗、高效能和高可靠性,在医疗设备、工业控制和电信行业等应用中表现出色。其优异的性能、广泛的适用范围和良好的用户支持使其成为值得信赖的选择。我们强烈推荐此系列产品给对电源稳定性要求高的用户。
    通过本篇文章,我们希望您对PCA系列电源供应器有了全面的了解。如果您有任何疑问或需要进一步的信息,请联系我们的客户服务团队。

PCA600F-5-P2参数

参数
电压-输出3 -
电流-输出2 -
最小输入电压 85V(AC)
电压-输出1 5V
输出数量 1
负载调节 40mV
最大输入电压 264V(AC)
电流-输出1 120A
电压-输出2 -
输出功率 600W
电压-输出4 -
长*宽*高 152mm*89mm*41mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

PCA600F-5-P2厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PCA600F-5-P2数据手册

厂牌 PDF简要描述 下载
COSEL 开关电源 COSEL PCA600F-5-P2 PCA600F-5-P2数据手册

PCA600F-5-P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
