FCA75F-24-N1

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 75W开关电源, 24V 直流输出电压 3.1A输出电流, 1输出点
供应商型号: 8284528
供应商: 欧时
标准整包数: 1

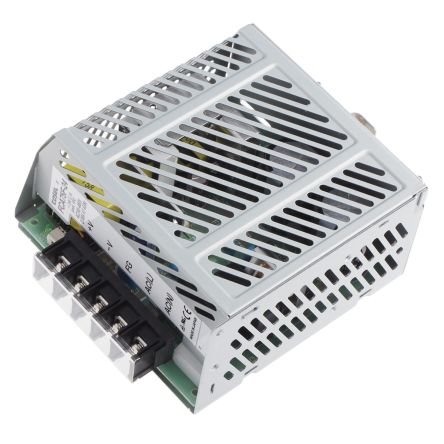

COSEL AC-DC模块 FCA75F-24-N1

FCA75F-24-N1概述

    FCA50F-24 AC-DC Power Supply 产品技术手册

    产品简介


    FCA50F-24 是一款高可靠性、紧凑型的 AC-DC 电源适配器,适用于多种工业及商业应用。该产品具有稳定的直流输出,适用于广泛的应用场景,如通信设备、自动化控制、安防系统等领域。主要功能是将交流电转换为稳定可靠的直流电,为各类电子设备提供安全高效的能源供应。

    技术参数


    - 输入电压:AC187 - 528V(单相) 或 DC265 - 746V
    - 输出电压:24V
    - 最大输出功率:50W(峰值160W)
    - 最大输出电流:2.1A(峰值6.7A)
    - 效率:ACIN 240V 时 82%,ACIN 480V 时 78%
    - 瞬态电流:ACIN 240V 时 25A(冷启动),ACIN 480V 时 50A(冷启动)
    - 漏电流:≤ 0.75mA(60Hz)
    - 纹波噪声:≤ 720mVp-p(-10°C 到 +50°C)
    - 启动时间:≤ 800ms
    - 保持时间:≥ 10ms
    - 过流保护:过载 105% 自动恢复
    - 过压保护:工作范围 115% - 140%
    - 隔离电压:输入-输出 AC 3000V,输入-FG AC 2000V,输出-FC AC 500V
    - 工作温度范围:-10°C 到 +70°C
    - 储存温度范围:-20°C 到 +75°C
    - 尺寸:50x125x124mm (宽x高x深)
    - 重量:≤ 640g
    - 认证:UL60950-1, C-UL, EN60950-1

    产品特点和优势


    FCA50F-24 的主要特点是高效率和良好的稳定性。通过过流和过压保护设计,确保在异常情况下设备能够自动保护并恢复,大大提高了系统的可靠性和安全性。此外,该产品的宽泛的工作温度范围使其能在恶劣环境中保持正常运行。其紧凑的尺寸和轻量化设计也使得安装和维护更加便捷。

    应用案例和使用建议


    FCA50F-24 广泛应用于通信设备、自动化控制系统及安防系统等需要稳定直流供电的场合。例如,在一个自动化控制系统的电源系统中,FCA50F-24 可以作为系统的主要电源供应单元,确保系统在各种条件下都能正常工作。建议在使用时注意连接线缆的阻抗匹配,避免高频信号干扰,确保电源稳定可靠。

    兼容性和支持


    FCA50F-24 支持多种输入电压范围,能很好地与各类设备兼容。制造商提供了详细的安装手册和技术支持,用户可以通过电话或电子邮件联系技术支持团队获取帮助。此外,还提供了各种选配件,如DIN导轨附件,以便于客户根据具体需求进行选择。

    常见问题与解决方案


    - 问题:过热
    - 解决方案:检查散热装置是否正确安装并有效散热。若问题仍然存在,可能需要更换更大功率的型号。
    - 问题:输出不稳定
    - 解决方案:检查输入电压和负载情况,确认没有超出设备的额定范围。调整负载,避免频繁波动。
    - 问题:纹波过大
    - 解决方案:使用滤波器或者降低负载电流来减少纹波。可以联系厂家获取专用滤波器。

    总结和推荐


    总体来看,FCA50F-24 在性能和可靠性方面表现出色,非常适合用于对电源稳定性和可靠性要求较高的应用场景。其高效稳定的输出能力和广泛的适用范围使其在市场上具有很强的竞争力。推荐用户在需要可靠稳定的直流电源供应时选用此产品。

FCA75F-24-N1参数

参数
特性 DC 输入能力
类型 -
输出电压组数 1
散热方式 Convection
转换效率 82%
输出电压 24V
输入电压最小值 265V
最大容性负载 -
输出总功率 75W
输出电流最大值 3.1A
输入电压最大值 746V
输出方式 Fixed
开关频率 -
长*宽*高 124.46mm*66.04mm*124.46mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FCA75F-24-N1厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

FCA75F-24-N1数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL FCA75F-24-N1 FCA75F-24-N1数据手册

FCA75F-24-N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 145.8416 ¥ 1232.3619
10+ $ 141.7533 ¥ 1197.8157
50+ $ 135.9166 ¥ 1148.4952
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1232.36
直接购买
加入购物车
