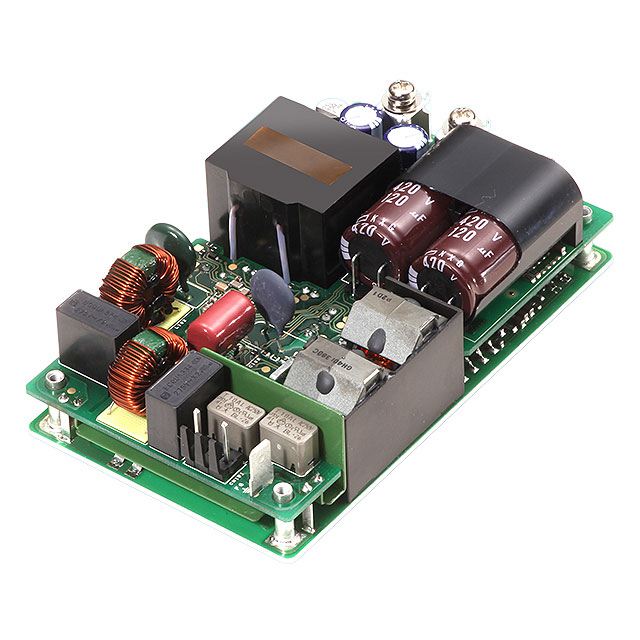

GHA500F-24-R3

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 504W开关电源, 24V 直流输出电压 4.6A输出电流, 1输出点
供应商型号: ET-4295735
供应商: 海外现货
标准整包数: 1
COSEL AC-DC模块 GHA500F-24-R3

GHA500F-24-R3概述

    GHA-300F 系列医疗型 AC-DC 电源供应器技术手册

    1. 产品简介


    GHA-300F 系列是适用于医疗设备的高效率 AC-DC 电源供应器。此系列产品采用表面贴装技术(SMD)制造,具有多种输出电压选项,适用于工业和医疗领域。GHA-300F 系列的主要功能包括强制风冷和自然对流散热,以及过电流和过电压保护功能。这些电源供应器适用于需要高可靠性和稳定性的医疗设备和其他工业设备。

    2. 技术参数


    | 规格 | GHA300F-12 | GHA300F-24 | GHA300F-48 |
    ||
    | 最大输出功率(W) | 300 | 300 | 302.4 |
    | 输入电压范围 | AC90 - 264 V | AC90 - 264 V | AC90 - 264 V |
    | 输入频率范围 | 50 / 60 Hz (47 - 63) | 50 / 60 Hz (47 - 63) | 50 / 60 Hz (47 - 63) |
    | 效率 | ACIN 120V 89% typ, ACIN 230V 91% typ | ACIN 120V 90% typ, ACIN 230V 92% typ | ACIN 120V 90% typ, ACIN 230V 92% typ |
    | 泄漏电流 | ≤0.125mA (ACIN 120V), ≤0.250mA (ACIN 240V) | ≤0.125mA (ACIN 120V), ≤0.250mA (ACIN 240V) | ≤0.125mA (ACIN 120V), ≤0.250mA (ACIN 240V) |

    3. 产品特点和优势


    - 高功率密度:可达 14.3 W/inch³,适合紧凑空间的应用。
    - 高效率:输入电压为 230V 时,典型效率可达 92%。
    - 工业和医疗安全认证:符合 UL60950-1、ANSI/AAMI ES60601-1、C-UL (CSA60950-1, CAN/CSA60601-1)、EN60950-1 和 EN60601-1 3rd 版等标准。
    - 低泄漏电流:满足 IEC60601-1 标准要求。
    - 远程开关控制:可选配,增强系统灵活性。
    - 无最小负载要求:提高系统的适应性。

    4. 应用案例和使用建议


    - 应用案例:适用于医院的医疗成像设备、康复设备和实验室仪器等。例如,GHA-300F 系列可以为 MRI 扫描仪提供稳定的电源支持。
    - 使用建议:确保设备进行必要的电磁兼容(EMC)和电磁干扰(EMI)测试,以符合法规要求。建议在强脉冲负载条件下使用电源供应器时监测噪音水平,以避免不必要的声音干扰。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件和设备兼容,支持并联操作(需选择特定选项)。
    - 厂商支持:提供详细的技术文档和售后服务,支持客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题 1:启动时间较长
    - 解决方案:确保输入电压稳定,并且负载适中。必要时检查接线和连接部件是否正常。
    - 问题 2:输出电压波动大
    - 解决方案:检查负载变化情况,确认负载是否超过额定值。如果需要,调整电源设置或增加稳压措施。

    7. 总结和推荐


    GHA-300F 系列 AC-DC 电源供应器具备高功率密度、高效率和可靠的过电压及过电流保护功能,非常适合医疗和工业设备使用。结合其全面的安全认证和低泄漏电流特点,是市场上极具竞争力的产品。我们强烈推荐医疗设备制造商和系统集成商选用 GHA-300F 系列电源供应器,以提升其产品的稳定性和可靠性。

GHA500F-24-R3参数

参数
输入电压最小值 90V~264V(AC)
散热方式 -
输出方式 Fixed
输出总功率 504W
输入电压最大值 264V(AC)
类型 -
输出电压 24V
最大容性负载 -
转换效率 -
输出电流最大值 6.3A
开关频率 -
输出电压组数 1
特性 Adjustable Output,DC Input Capable,PFC,Remote On/Off,Standby Output,Universal Input
长*宽*高 76.2mm*35mm*127mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

GHA500F-24-R3厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

GHA500F-24-R3数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL GHA500F-24-R3 GHA500F-24-R3数据手册

GHA500F-24-R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
