BRDS120

产品分类: DC-DC稳压器
厂牌: COSEL
产品描述: Adjustable 1 600mV~1.8V 600mV 14V 4.5V 贴片安装 33mm*22.9mm*12.7mm
供应商型号: ET-4296239
供应商: 海外现货
标准整包数: 1

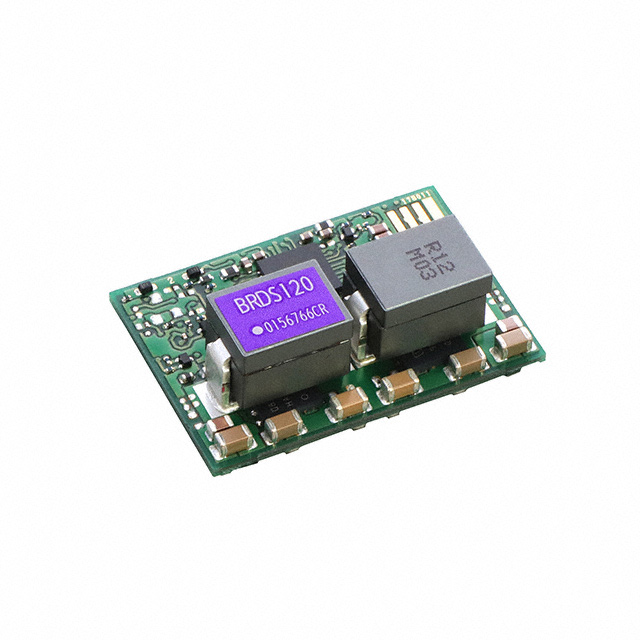

COSEL DC-DC稳压器 BRDS120

BRDS120概述

    BRDS系列直流-直流转换器技术手册

    产品简介


    BRDS系列是专为高性能电源需求设计的POL(Point of Load)型直流-直流转换器。这些转换器主要用于工业自动化、通信设备、服务器和数据中心等领域,为各种关键负载提供稳定可靠的电源供应。BRDS系列提供多种输出电流选择,从40A到150A不等,以满足不同应用场景的需求。

    技术参数


    以下列出了BRDS系列转换器的关键技术规格:
    - 输入电压范围: DC 4.5V - 14.0V
    - 最大输出电流:
    - BRDS40: 40A
    - BRDS60: 60A
    - BRDS60S: 60A
    - BRDS100: 100A
    - BRDS120: 120A
    - BRDS150: 150A
    - 输出电压范围:
    - BRDS40: 0.6V - 2.0V
    - BRDS60: 0.7V - 2.0V
    - BRDS60S: 0.6V - 2.0V
    - BRDS100: 0.7V - 2.0V
    - BRDS120: 0.6V - 1.8V
    - BRDS150: 0.6V - 1.8V
    - 效率: 88.0% - 89.5%
    - 纹波和噪声:
    - 纹波: 25mVp-p
    - 噪声: 50mVp-p
    - 温度范围:
    - 工作温度: -40°C to +85°C
    - 存储温度: -40°C to +100°C
    - 尺寸和重量:
    - BRDS40: 33.0x10.9x13.5mm, 12g max
    - BRDS60S: 33.0x12.7x13.5mm, 12g max
    - BRDS100: 38.0x8.5x27.7mm, 22g max
    - BRDS120: 33.0x12.7x22.9mm, 14g max
    - BRDS150: 38.0x13.8x27.7mm, 21g max

    产品特点和优势


    BRDS系列直流-直流转换器具有以下几个显著特点和优势:
    - 高效率: 高达89.5%的效率确保了能源的高效利用。
    - 宽输入电压范围: 支持4.5V至14.0V的宽输入电压范围,适应多种应用场景。
    - 快速启动时间: 12毫秒的典型启动时间,能够迅速响应系统需求。
    - 正逻辑远程开关控制: 支持正逻辑远程开关控制,便于远程管理。
    - 优异的温度稳定性: 在宽泛的工作温度范围内表现出色,适用于恶劣环境。
    - 紧凑尺寸: 转换器体积小巧,便于集成和安装。

    应用案例和使用建议


    BRDS系列转换器广泛应用于通信设备、服务器、数据中心和工业自动化系统。在这些应用中,它们可以有效地为关键负载提供稳定的电源。以下是一些建议:
    - 通信设备: 使用BRDS系列转换器确保通信设备稳定运行,特别是在严苛环境下。
    - 服务器和数据中心: BRDS系列转换器有助于提高服务器的可靠性和效率,同时降低运营成本。
    - 工业自动化: 由于其高可靠性,BRDS系列特别适合用于工业自动化系统中的关键负载。

    兼容性和支持


    BRDS系列转换器经过严格的测试和验证,符合多项安全标准,如UL60950-1、C-UL (CSA60950-1) 和 EN60950-1。制造商提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    以下列出了用户可能遇到的一些常见问题及其解决方案:
    - 问题: 启动时纹波较大。
    - 解决方案: 检查输入电压是否稳定,确保符合规定的输入范围。如果问题仍然存在,请联系技术支持团队。

    - 问题: 输出电压不稳定。
    - 解决方案: 检查连接线是否接触良好,确认所有设置是否正确。必要时,请调整外部电阻值。

    总结和推荐


    总体而言,BRDS系列直流-直流转换器以其高效、稳定、可靠的特性,非常适合于需要高性能电源供应的应用场景。特别是在工业自动化、通信设备和服务器数据中心等领域,其卓越的性能使其成为首选产品。如果您正在寻找一款能够满足严苛条件下的电源需求的产品,BRDS系列是一个值得考虑的选择。
    通过Mouser Electronics进行购买和查询库存信息,您可以轻松获得这款产品的详细资料和实时库存情况。

BRDS120参数

参数
最大输出电压 600mV~1.8V
最小输出电压 600mV
功能 -
输出数量 1
最小输入电压 4.5V
同步整流器 -
最大输入电压 14V
开关频率 -
输出类型 Adjustable
拓扑 -
长*宽*高 33mm*22.9mm*12.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 盒装

BRDS120厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

BRDS120数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC稳压器 COSEL BRDS120 BRDS120数据手册

BRDS120封装设计

查看详情并下载
Symbol
Footprint
3D Model
