首页  >  产品百科  >  GHA500F-15

GHA500F-15

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 501W开关电源, 15V 直流输出电压 10A输出电流, 1输出点
供应商型号: ET-4295732
供应商: 海外现货
标准整包数: 1

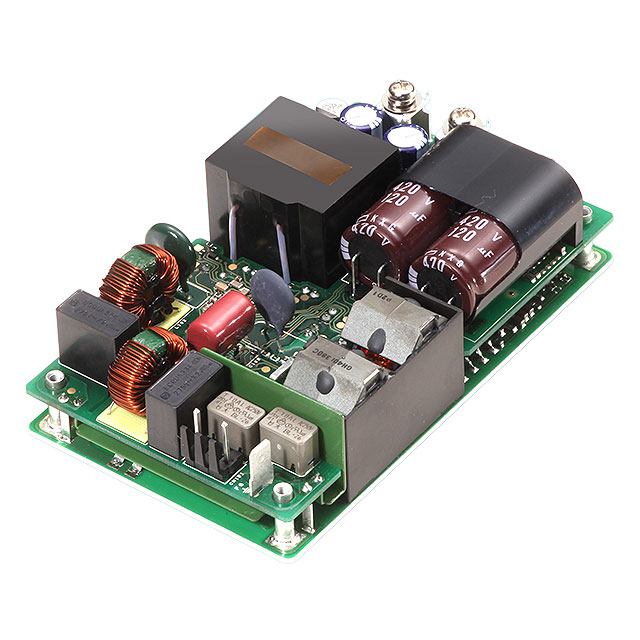

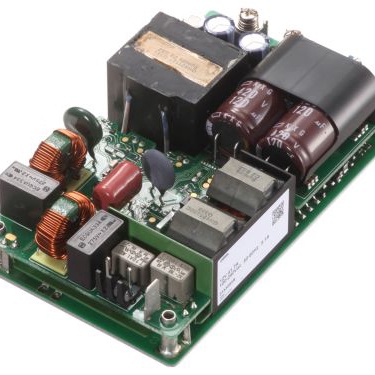

COSEL AC-DC模块 GHA500F-15

GHA500F-15概述


    产品简介


    GHA300F系列和GHA500F系列 是一款专为医疗和工业应用设计的交流到直流电源转换器(AC-DC Power Supplies)。这些电源模块具有高功率密度、高效率、低泄漏电流以及符合多项安全标准的特点。它们广泛应用于医疗器械、通信设备、工业自动化系统以及其他需要稳定且高效电源供应的场合。

    技术参数


    | 参数项 | GHA300F-12 | GHA300F-24 | GHA300F-48 | GHA500F-12 | GHA500F-15 | GHA500F-24 | GHA500F-30 | GHA500F-48 | GHA500F-56 |
    ||
    | 最大输出功率(W) | 300 | 300 | 302.4 | 500.4 | 501 | 504 | 501 | 504 | 504 |
    | 输入电压范围(V) | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 | AC90 - 264 |
    | 频率范围(Hz) | 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63) | 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63)|
    | 效率(%) | AC120V: 89typ | AC120V: 90typ | AC120V: 90typ | AC120V: 88typ | AC120V: 90typ | AC120V: 90typ | AC120V: 90typ| AC120V: 90typ | AC120V: 90typ |
    AC230V: 91typ | AC230V: 92typ | AC230V: 92typ | AC230V: 90typ | AC230V: 92typ | AC230V: 92typ | AC230V: 92typ| AC230V: 92typ | AC230V: 92typ |
    | 启动时间(ms) | 500typ | 500typ | 500typ | 500typ | 500typ | 500typ | 500typ | 500typ | 500typ |
    | 保持时间(ms) | 16typ | 16typ | 16typ | 16typ | 16typ | 16typ | 16typ | 16typ | 16typ |

    产品特点和优势


    - 高功率密度: GHA300F 系列为 14.3W/in³,而 GHA500F 系列为 24.1W/in³,适合紧凑空间内的高功率需求。
    - 高效能: 在输入电压为 230V 时,输出电压为 24V 时能达到 92% 的效率。
    - 宽温范围: 可在 -20°C 至 +70°C(GHA300F)或 -20°C 至 +80°C(GHA500F)范围内稳定工作。
    - 隔离保护: 符合 IEC60601-1 的安全标准,具备过流、过压保护功能。
    - 低泄漏电流: 漏电流小于 0.125mA/0.250mA(根据 IEC60601-1)。
    - 可选配件: 支持远程控制、AUX 输出等功能。

    应用案例和使用建议


    这些电源模块适用于多种医疗和工业应用,例如:
    - 医疗器械: 如心电图机、监护仪等,确保稳定可靠的电源供给。
    - 通信设备: 确保设备正常运行,特别是在极端环境下的可靠供电。
    - 工业自动化: 提供稳定的电力支持,确保系统正常运行。
    使用建议:
    - 在安装过程中需特别注意防止对 PCB 的过度应力,如扭曲或弯曲。
    - 请确保测试设备在与电源模块安装后符合 EMC/EMI 法规要求。
    - 为确保最佳性能,建议使用适当的冷却方式(自然对流、强制风冷或导热冷却)。

    兼容性和支持


    这些电源模块兼容多种接口标准,如 J.S.T. 连接器。用户可以参考具体手册了解详细信息。制造商提供详尽的技术支持和售后服务,包括在线帮助文档、电话技术支持和邮件咨询服务。

    常见问题与解决方案


    1. 启动困难:
    - 解决方法:检查连接线路是否正确,确保所有电源输入无误。
    2. 温度过高:
    - 解决方法:使用合适的冷却方式,必要时增加外部风扇以提高散热效果。
    3. 输出不稳定:
    - 解决方法:确保电源处于允许的工作温度范围内,检查是否有额外的干扰源。

    总结和推荐


    GHA300F 和 GHA500F 系列电源模块凭借其高功率密度、高效能和广泛的适用性,在医疗和工业应用中表现出色。它们在不同工作条件下的稳定表现使其成为各行业应用的理想选择。因此,强烈推荐使用这些产品来满足您对可靠电源的需求。

GHA500F-15参数

参数
特性 Adjustable Output,DC Input Capable,Universal Input
输出电流最大值 10A
转换效率 92%
输出方式 Fixed
输入电压最小值 90V~264V(AC)
输出总功率 501W
开关频率 -
类型 -
输入电压最大值 264V(AC)
最大容性负载 -
输出电压 15V
输出电压组数 1
散热方式 -
长*宽*高 127mm(长度)*35mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GHA500F-15厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

GHA500F-15数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL GHA500F-15 GHA500F-15数据手册

GHA500F-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 260.4254 ¥ 2187.5732
10+ $ 250.0075 ¥ 2100.0633
50+ $ 239.5814 ¥ 2012.4836
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2187.57
