首页  >  产品百科  >  PBA600F-3R3

PBA600F-3R3

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 396W开关电源, 3.3V 直流输出电压 120A输出电流, 1输出点
供应商型号: 436-PBA600F-3R3
供应商: Mouser
标准整包数: 1

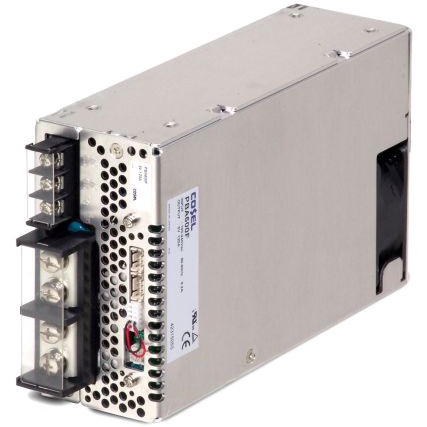

COSEL AC-DC模块 PBA600F-3R3

PBA600F-3R3概述


    产品简介


    产品名称: PBA300F系列AC-DC电源模块
    产品类型: 封装型AC-DC电源模块
    主要功能: 高效转换交流电到直流电,提供稳定可靠的电压输出,适用于各种工业自动化设备及通信设备。
    应用领域: 电信设备、网络设备、工业自动化系统、医疗设备、仪器仪表等。

    技术参数


    - 最大输出功率(W):
    - PBA300F-3R3: 198W
    - PBA300F-5: 300W
    - PBA300F-7R5: 300W
    - PBA300F-12: 324W
    - PBA300F-15: 330W
    - PBA300F-24: 336W
    - PBA300F-36: 324W
    - PBA300F-48: 336W
    - 输入电压范围:
    - 交流电: 85-264V (单相) 或 直流电: 120-350V
    - 输入频率: 50/60Hz (47-63Hz)
    - 输出电压及电流:
    - 可选输出电压: 3.3V、5V、7.5V、12V、15V、24V、36V、48V
    - 输出电流随输入电压变化而变化,详细数值见技术手册。
    - 效率:
    - 交流输入100V: 68%-81%
    - 交流输入200V: 71%-84%
    - 电源调节特性:
    - 线路调节: ≤192mV
    - 负载调节: ≤300mV
    - 温度调节特性:
    - 温度范围: -20°C至+71°C (降额使用)
    - 最大漂移: ≤600mV
    - 其他规格:
    - 安全认证: UL60950-1, C-UL(CSA60950-1), EN60950-1, EN50178
    - 输入-输出隔离: 3000V, AC1分钟
    - 噪声抑制: 符合CISPR22-B, EN55011-B, EN55022-B

    产品特点和优势


    1. 高可靠性: 经过严格的测试和验证,确保在恶劣环境下也能正常运行。
    2. 高效能: 高效率的设计减少能量损失,提高系统的整体效能。
    3. 广泛的应用范围: 支持多种输入电压和输出电压,适应不同的应用场景。
    4. 易于集成: 封装设计便于集成到各种设备中,简化安装过程。
    5. 强大的保护功能: 具有过电流保护、过电压保护等功能,确保设备的安全运行。

    应用案例和使用建议


    应用场景: 电信基站、服务器机房、工业自动化控制系统、医疗设备等。
    使用建议: 在选择合适的输出电压和电流时,需要根据实际负载进行精确计算。此外,建议定期检查电源模块的工作状态,以确保其长期可靠运行。

    兼容性和支持


    - 兼容性: 与标准接口兼容,方便与其他电子元件或设备集成使用。
    - 厂商支持: 提供详尽的技术手册和技术支持服务,协助用户解决问题。

    常见问题与解决方案


    - 问题1: 输入电压不稳导致输出不稳定
    解决方案: 检查输入电源的稳定性,必要时添加稳压设备。

    - 问题2: 设备启动困难
    解决方案: 检查是否满足启动条件,如确保输入电压在规定范围内。

    - 问题3: 设备过热
    解决方案: 确保设备处于良好的通风环境中,避免长时间满负荷运行。

    总结和推荐


    PBA300F系列AC-DC电源模块具有高效、可靠和易于集成的优点,在工业自动化和电信等领域有着广泛的应用前景。经过详细的测试和验证,该系列产品表现出色,能够满足大多数应用需求。强烈推荐在需要高可靠性、高效能的场景中使用本产品。

PBA600F-3R3参数

参数
输出电压 3.3V
开关频率 -
转换效率 70%,72%
输入电压最小值 85V~264V(AC)
输出总功率 396W
输出电流最大值 120A
输出电压组数 1
特性 -
最大容性负载 -
输入电压最大值 -
散热方式 -
输出方式 Fixed
类型 -
长*宽*高 221mm(长度)*61mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PBA600F-3R3厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PBA600F-3R3数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL PBA600F-3R3 PBA600F-3R3数据手册

PBA600F-3R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 526.0788 ¥ 4445.3659
5+ $ 511.455 ¥ 4321.7948
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4445.36
