PLA300F-15

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 300W开关电源, 15V 直流输出电压 20A输出电流, 1输出点
供应商型号: 436-PLA300F-15
供应商: Mouser
标准整包数: 1

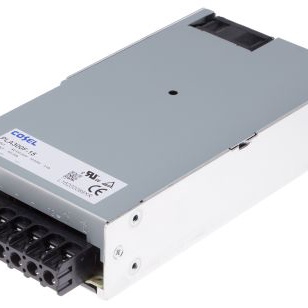

COSEL AC-DC模块 PLA300F-15

PLA300F-15概述


    产品简介


    PLA系列AC-DC电源适配器(封闭型)是专为各种工业和消费电子设备设计的高效、紧凑型电源解决方案。该系列产品涵盖输出功率范围从15W到50W的多种型号,适用于宽电压输入(85V~264V)。主要功能包括稳定的直流输出电压调整、过流保护和过压保护,能够满足不同负载条件下的应用需求。应用领域广泛,包括通信设备、工业自动化控制、医疗仪器、智能家居及物联网设备等。

    技术参数


    PLA15F 系列:
    | 参数 | PLA15F-5 | PLA15F-12 | PLA15F-15 | PLA15F-24 |

    | 输入电压(V) | AC85-264 |
    | 输出电压(V) | 5 | 12 | 15 | 24 |
    | 输出电流(A) | 3.0 | 1.3 | 1.0 | 0.7 |
    | 功率(W) | 15.0 | 15.6 | 15.0 | 16.8 |
    | 转换效率(%) | AC100V:72.5 | AC100V:75.5 | AC100V:77.0 | AC100V:78.0 |
    | 冲击电流(A) | AC100V:16 |
    | 泄漏电流(mA) | ≤0.30 |
    PLA30F 系列:
    | 参数 | PLA30F-5 | PLA30F-12 | PLA30F-15 | PLA30F-24 |

    | 输入电压(V) | AC85-264 |
    | 输出电压(V) | 5 | 12 | 15 | 24 |
    | 输出电流(A) | 6.0 | 2.5 | 2.0 | 1.3 |
    | 功率(W) | 30.0 | 30.0 | 30.0 | 31.2 |
    | 转换效率(%) | AC100V:73.0 | AC100V:80.0 | AC100V:81.0 | AC100V:82.5 |
    PLA50F 系列:
    | 参数 | PLA50F-5 | PLA50F-12 | PLA50F-15 | PLA50F-24 |

    | 输入电压(V) | AC85-264 |
    | 输出电压(V) | 5 | 12 | 15 | 24 |
    | 输出电流(A) | 8.0 | 4.3 | 3.5 | 2.2 |
    | 功率(W) | 40.0 | 51.6 | 52.5 | 52.8 |
    | 转换效率(%) | AC100V:74.5 | AC100V:80.0 | AC100V:80.0 | AC100V:81.5 |

    产品特点和优势


    1. 高效能设计:高转换效率可达84%,显著降低功耗。
    2. 紧凑结构:深度仅3.9英寸,便于嵌入小型设备。
    3. 多重保护机制:具备过流、过压、短路和过温保护,确保长期稳定运行。
    4. 宽温适应性:可在-20℃至+70℃的环境下正常工作,适用于极端环境。
    5. EMI滤波认证:符合国际EMI标准(如FCC-B、EN55011-B),降低电磁干扰。

    应用案例和使用建议


    应用场景:
    1. 工业自动化控制系统中提供稳定的24V供电。
    2. 医疗设备中需要高精度5V供电的传感器模块。
    3. 智能家居设备如摄像头、路由器等对紧凑尺寸要求高的设备。
    使用建议:
    - 散热管理:确保周围环境通风良好,避免因过热导致性能下降。
    - 输入电压选择:根据实际需求选择合适的输入电压范围(85V~264V),注意不要超出指定范围以免损坏内部元件。
    - 连接方式优化:可根据具体应用场景选择垂直终端块或AMP连接器接口以提高安装便利性。

    兼容性和支持


    - 兼容性:支持主流工业协议标准,如UL60950-1、EN60950-1等,可轻松与其他设备集成。
    - 售后服务:提供长达5年的保修期,期间客户可以享受专业的技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查负载状态是否低于额定值并调整负载分配。 |
    | 输出电压不稳定 | 确认输入电压是否在规定范围内,并检查接线是否正确。|
    | 设备异常发热 | 增加散热装置或改善通风条件。 |

    总结和推荐


    PLA系列AC-DC电源适配器以其高效节能、紧凑设计和卓越稳定性成为众多电子设备的理想选择。特别是对于需要高性能且可靠供电的场景,如工业控制、通信设施等领域,这些产品均表现出色。经过全面评估,我们强烈推荐此系列产品作为专业级电源解决方案。
    最终结论:推荐购买

PLA300F-15参数

参数
类型 -
输出总功率 300W
输出电压 15V
输出方式 Fixed
输入电压最大值 264V(AC)
特性 -
输入电压最小值 85V~264V(AC)
最大容性负载 -
输出电流最大值 20A
输出电压组数 1
开关频率 -
散热方式 -
转换效率 83%
长*宽*高 215mm(长度)*41mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PLA300F-15厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

PLA300F-15数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL PLA300F-15 PLA300F-15数据手册

PLA300F-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 114.9444 ¥ 971.2802
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 971.28
