GMA300F-48

产品分类: 开关电源
厂牌: COSEL
产品描述: 302W 1 85V(AC) 264V(AC) 6.3A 48V 底座安装 101.6mm*50.8mm*36.6mm
供应商型号: ET-4295756
供应商: 海外现货
标准整包数: 1

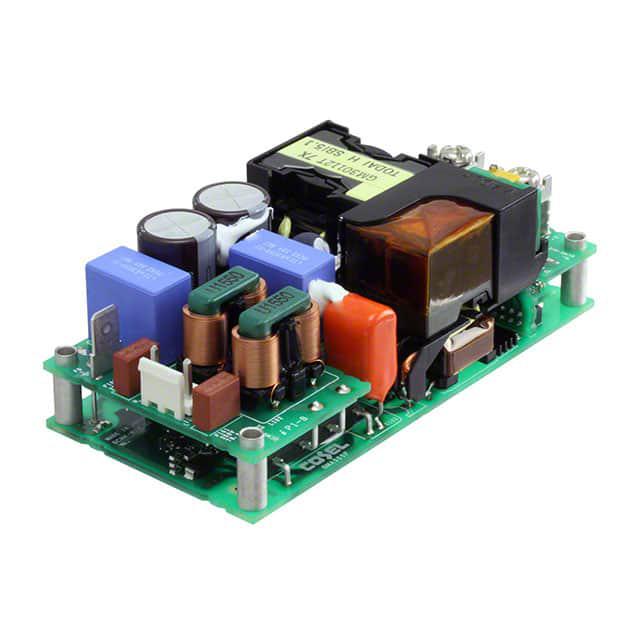

COSEL 开关电源 GMA300F-48

GMA300F-48概述

    GMA-300F 医用型AC-DC电源技术手册

    1. 产品简介


    GMA-300F 是一款医用型AC-DC电源,采用表面贴装技术(SMD)制造,具有高功率密度和高效能的特点。它的主要功能是为医疗设备提供稳定的直流电源输出,适用于多种医疗电子设备。产品型号包括GMA300F-12、GMA300F-24、GMA300F-48和GMA300F-56,分别对应12V、24V、48V和56V的输出电压,最大输出功率分别为300W、300W、302.4W和302.4W。

    2. 技术参数


    | 参数 | GMA300F-12 | GMA300F-24 | GMA300F-48 | GMA300F-56 |

    | 最大输出功率 [W] | 300 | 300 | 302.4 | 302.4 |
    | 输入电压 [V] | 85-264 | 85-264 | 85-264 | 85-264 |
    | 输入电流 [A](230V) | 1.8typ | 1.8typ | 1.8typ | 1.8typ |
    | 输入频率 [Hz] | 50/60 | 50/60 | 50/60 | 50/60 |
    | 效率 [%](230V输入) | 93typ | 93typ | 93typ | 93typ |
    | 功率因数(100%负载) | 0.90typ | 0.90typ | 0.90typ | 0.90typ |
    | 启动电流 [A](230V输入) | 60typ(冷启动) | 60typ(冷启动) | 60typ(冷启动) | 60typ(冷启动) |
    | 漏电流 [mA] | 0.13/0.30max | 0.13/0.30max | 0.13/0.30max | 0.13/0.30max |
    | 输出电压 [V] | 12 | 24 | 48 | 56 |
    | 输出电流 [A] | 25 | 12.5 | 6.3 | 5.4 |
    | 线性调节 [mV] | 48max | 96max | 192max | 192max |
    | 负载调节 [mV] | 100max | 150max | 240max | 240max |
    | 纹波 [mVp-p] | 240max (0°C to +50°C) | 240max (0°C to +50°C) | 400max (0°C to +50°C) | 400max (0°C to +50°C) |
    | 温度漂移 [mV] | 120max (0°C to +50°C) | 240max (0°C to +50°C) | 480max (0°C to +50°C) | 480max (0°C to +50°C) |

    3. 产品特点和优势


    - 高功率密度:GMA-300F系列的功率密度高达25.7W/in³。
    - 高效率:在230V输入电压和24V输出电压下,效率达到93%。
    - 适合医用设备:符合ANSI/AAMI ES60601-1、EN60601-1 3rd和IEC60601-1-2 4th Ed标准。
    - 适合BF应用:输出对地隔离(1MOPP),输入对输出隔离(2MOPP)。
    - 2"×4"标准脚印:方便安装和集成。
    - 可选远程开关控制:通过外部接口实现远程操作。
    - 辅助输出:可选12V1A和5V1A辅助输出。

    4. 应用案例和使用建议


    应用案例:
    - 在医用呼吸机、监护仪等医疗设备中作为电源供应。
    - 在实验室设备中提供稳定电源。
    使用建议:
    - 在安装过程中要特别小心,避免电路板受到扭转或弯曲。
    - 在设备投入使用前,务必进行必要的电磁兼容性和电磁干扰测试。
    - 使用时应注意散热,建议外接风扇以保证冷却效果。

    5. 兼容性和支持


    - 兼容性:GMA-300F系列与其他标准医疗设备兼容。
    - 支持:制造商提供详细的技术文档和售后服务支持,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:启动电流过高导致系统不稳定。
    解决方案:确认设备接线正确,必要时降低负载电流。
    - 问题2:纹波过大影响设备正常运行。
    解决方案:检查并更换电源滤波电容,确保电容值符合要求。
    - 问题3:温度调节超出允许范围。
    解决方案:调整设备的工作环境,确保设备工作在规定的温度范围内。

    7. 总结和推荐


    GMA-300F是一款专为医疗设备设计的高性能AC-DC电源,具备高功率密度、高效能和良好的稳定性。其出色的特性使其在医疗行业中有广泛的应用前景。我们强烈推荐使用GMA-300F系列电源,特别是对于需要高可靠性和稳定性的医疗设备。

GMA300F-48参数

参数
负载调节 -
输出数量 1
电压-输出1 48V
电流-输出1 6.3A
电流-输出2 -
电压-输出4 -
最大输入电压 264V(AC)
电压-输出3 -
输出功率 302W
最小输入电压 85V(AC)
电压-输出2 -
长*宽*高 101.6mm*50.8mm*36.6mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

GMA300F-48厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

GMA300F-48数据手册

厂牌 PDF简要描述 下载
COSEL 开关电源 COSEL GMA300F-48 GMA300F-48数据手册

GMA300F-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 193.5337 ¥ 1625.6832
5+ $ 184.0971 ¥ 1546.4154
10+ $ 178.1557 ¥ 1496.5078
25+ $ 172.2143 ¥ 1446.6002
50+ $ 166.2729 ¥ 1396.6926
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1625.68
