GMA300F-24-R3

产品分类: 开关电源
厂牌: COSEL
产品描述: 300W 1 85V(AC) 264V(AC) 12.5A 24V 底座安装 101.6mm*50.8mm*36.6mm
供应商型号: 4295755
供应商: 海外现货
标准整包数: 1

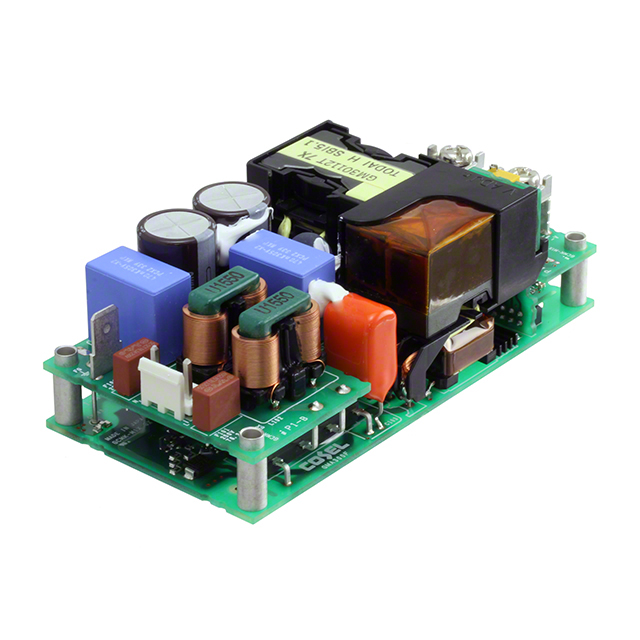

COSEL 开关电源 GMA300F-24-R3

GMA300F-24-R3概述


    产品简介


    GMA300F是一款专为医疗应用设计的AC-DC电源供应器,采用了表面贴装技术(SMD)。其主要功能是将交流电转换成稳定的直流电,适用于需要高效率、高可靠性的医疗电子设备。该产品特别适用于需要BF等级认证的应用场合,且具有良好的温度调节能力,能够在极端环境下稳定运行。

    技术参数


    - 输入电压范围: AC 85 - 264V (单相)
    - 电流:
    - ACIN 115V: 3.3A (典型值)
    - ACIN 230V: 1.8A (典型值)
    - 频率: 50 / 60Hz (45 - 66Hz)
    - 效率:
    - ACIN 115V: 90% (典型值)
    - ACIN 230V: 92% (典型值)
    - 功率因数:
    - ACIN 115V: 0.95 (典型值)
    - ACIN 230V: 0.90 (典型值)
    - 最大输出功率:
    - 12V: 300W (25A)
    - 24V: 300W (12.5A)
    - 48V: 302.4W (6.3A)
    - 56V: 302.4W (5.4A)
    - 线性调整率:
    - 12V: ≤48mV
    - 24V: ≤96mV
    - 48V: ≤192mV
    - 56V: ≤192mV
    - 负载调整率:
    - 12V: ≤100mV
    - 24V: ≤150mV
    - 48V: ≤240mV
    - 56V: ≤240mV
    - 纹波噪声:
    - 12V: ≤240mVpp (0°C到+50°C)
    - 24V: ≤240mVpp (0°C到+50°C)
    - 48V: ≤400mVpp (0°C到+50°C)
    - 56V: ≤400mVpp (0°C到+50°C)
    - 启动时间:
    - 115V 输入:典型 400ms (Io=100%)
    - 保持时间:
    - 115V 输入:典型 16ms (Io=85%)
    - 115V 输入:典型 12ms (Io=100%)
    - 隔离电压:
    - 输入-输出: 4000V (1分钟)
    - 输入-接地: 2000V (1分钟)
    - 输出-辅助: 1500V (1分钟)
    - 工作温度范围: -20°C 到 +70°C
    - 存储温度范围: -30°C 到 +75°C

    产品特点和优势


    GMA300F具备以下显著特点和优势:
    - 高功率密度: 达到 25.7W/inch³,适合紧凑型设计。
    - 高效率: 在230V输入、24V输出条件下,效率高达93%。
    - 适用于医疗设备: 符合ANSI/AAMI ES60601-1, EN60601-1 3rd, IEC60601-1-2 4th Ed.标准。
    - BF等级应用: 输出-接地 (1MOPP) 和输入-输出 (2MOPP) 隔离。
    - 标准尺寸: 2英寸 x 4英寸标准脚印,方便集成。
    - 可选功能: 可选择配置遥控开启/关闭、辅助输出 (12V 1A 和 5V 1A)。

    应用案例和使用建议


    GMA300F广泛应用于医疗电子设备,如监护仪、手术设备、康复设备等。在实际应用中,需要确保在低温环境下(-20°C到0°C)仍能维持高可靠性。对于纹波噪声要求高的应用场景,可以考虑采用外部滤波器以降低输出噪声。
    使用建议:
    - 环境温度: 确保电源工作在-20°C至+70°C范围内。
    - 散热: 强制空气冷却,需要外部风扇帮助散热。
    - 测试验证: 在安装到最终设备中前,需进行必要的电磁兼容性 (EMC/EMI) 测试。

    兼容性和支持


    GMA300F设计时充分考虑了与其他电子元器件的兼容性,同时提供完善的客户支持和服务。用户可以通过制造商的技术支持团队获得详细的产品使用指南和技术支持文档。

    常见问题与解决方案


    - 问题1: 启动时纹波噪声过大。
    - 解决方案: 检查输入电源是否稳定,适当增加外部滤波器。

    - 问题2: 输出电压波动较大。
    - 解决方案: 检查负载变化是否过大,调整负载匹配或增加稳压器。

    - 问题3: 过电流保护频繁触发。
    - 解决方案: 检查电路连接是否正确,确保过载情况不发生。

    总结和推荐


    GMA300F 是一款集高效率、高可靠性于一身的AC-DC电源供应器,非常适合医疗电子设备应用。其独特的高效率、稳定可靠的特性使其在市场上具有明显竞争优势。对于需要高可靠性、高精度输出的应用场合,我们强烈推荐使用这款产品。

GMA300F-24-R3参数

参数
最大输入电压 264V(AC)
输出数量 1
负载调节 -
电压-输出3 -
电流-输出2 -
电压-输出4 -
电压-输出1 24V
输出功率 300W
电压-输出2 -
最小输入电压 85V(AC)
电流-输出1 12.5A
长*宽*高 101.6mm*50.8mm*36.6mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

GMA300F-24-R3厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

GMA300F-24-R3数据手册

厂牌 PDF简要描述 下载
COSEL 开关电源 COSEL GMA300F-24-R3 GMA300F-24-R3数据手册

GMA300F-24-R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
