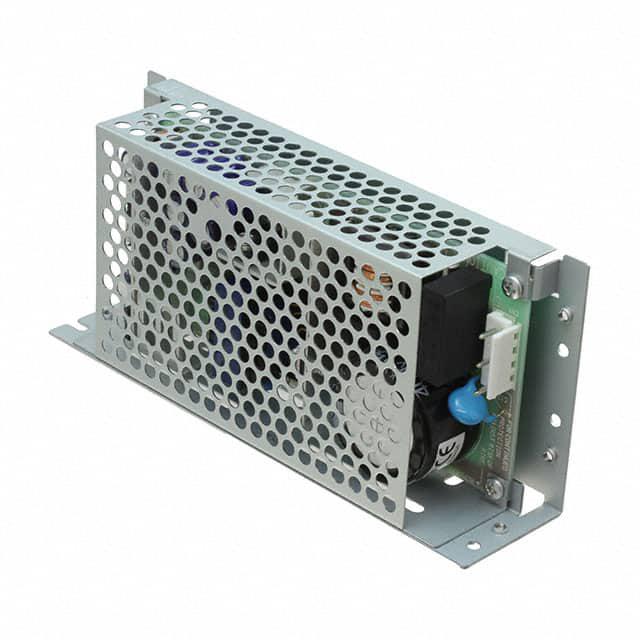

LDC30F-1

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 30W开关电源, 5 V dc, ±12 V dc输出电压 1.2 A, 3 A, 300mA输出电流, 3输出点
供应商型号: SG-LDC30F-1
供应商: 国内现货
标准整包数: 1
COSEL AC-DC模块 LDC30F-1

LDC30F-1概述

    电子元器件产品技术手册:LDC系列AC-DC电源适配器

    1. 产品简介


    LDC系列是专门设计用于工业和商业应用的AC-DC电源适配器。这些电源适配器具备多种输出电压组合(+5V、+12V、-12V、+15V、-15V),可以提供稳定的直流电输出。它们广泛应用于通信设备、自动化控制系统、工业机器人、监控系统等领域,为各种电子设备提供可靠的电力供应。

    2. 技术参数


    | 参数 | LDC15F-1 | LDC15F-2 | LDC30F-1 | LDC30F-2 | LDC60F-1 | LDC60F-2 |
    ||
    | 输入电压 | AC85 - 264V 或 DC110 - 370V | AC85 - 264V 或 DC110 - 370V | AC85 - 264V 或 DC110 - 370V | AC85 - 264V 或 DC110 - 370V | AC85 - 264V 或 DC110 - 370V | AC85 - 264V 或 DC110 - 370V |
    | 效率 | ACIN 100V 70% typ | ACIN 100V 70% typ | ACIN 100V 72% typ | ACIN 100V 72% typ | ACIN 100V 72% typ | ACIN 100V 72% typ |
    | 启动时间 | 100ms max | 100ms max | 100ms max | 100ms max | 200ms max | 200ms max |
    | 保持时间 | 10ms typ (ACIN 85V, Io=100%) | 10ms typ (ACIN 85V, Io=100%) | 10ms typ (ACIN 85V, Io=100%) | 10ms typ (ACIN 85V, Io=100%) | 10ms typ (ACIN 85V, Io=100%) | 10ms typ (ACIN 85V, Io=100%) |
    | 过电流保护 | 超过105%额定值自动恢复 | 超过105%额定值自动恢复 | 超过105%额定值自动恢复 | 超过105%额定值自动恢复 | 超过105%额定值自动恢复 | 超过105%额定值自动恢复 |
    | 纹波 | 0至+50°C时 100mVp-p max | 0至+50°C时 100mVp-p max | 0至+50°C时 100mVp-p max | 0至+50°C时 100mVp-p max | 0至+50°C时 100mVp-p max | 0至+50°C时 100mVp-p max |
    | 隔离电压 | 输入-输出 3000VAC 1分钟 | 输入-输出 3000VAC 1分钟 | 输入-输出 3000VAC 1分钟 | 输入-输出 3000VAC 1分钟 | 输入-输出 3000VAC 1分钟 | 输入-输出 3000VAC 1分钟 |

    3. 产品特点和优势


    LDC系列AC-DC电源适配器具有以下显著特点和优势:
    - 多输出电压选择:提供多种输出电压组合,满足不同应用场景的需求。
    - 高效率:在满载情况下,LDC15F和LDC30F系列电源的效率高达72%,LDC60F系列则高达72%。
    - 宽输入电压范围:AC85 - 264V 或 DC110 - 370V 的宽输入电压范围使其适应各种电力环境。
    - 优秀的稳定性:低纹波和噪声特性确保输出电压稳定可靠。
    - 过电流保护和自动恢复功能:可有效防止短路或过载损坏。
    - 安全认证:符合UL60950-1, EN60950-1, EN50178, CSA C22.2 No.60950-1等多种安全标准,确保安全使用。

    4. 应用案例和使用建议


    LDC系列AC-DC电源适配器在多种应用场景中表现出色:
    - 通信设备:如路由器、交换机等设备需要稳定且高效的电源支持。
    - 自动化控制系统:机器人控制、工业自动化设备对电源的要求较高,LDC系列能够提供可靠电力。
    - 安防监控系统:长时间运行需要稳定可靠的电源,LDC系列适配器适合此类需求。
    使用建议:
    - 避免长时间过载使用,以延长使用寿命。
    - 在需要外壳保护的情况下,务必考虑热管理,必要时进行降额使用。
    - 保持良好的通风环境,确保散热效果良好。

    5. 兼容性和支持


    - 兼容性:LDC系列适配器能够与市场上大多数主流电子设备和系统兼容。
    - 支持和服务:供应商提供详尽的技术文档、安装指南及售后服务,可针对特定需求提供定制化服务。

    6. 常见问题与解决方案


    - Q:如何处理电源适配器的过载问题?
    - A:电源适配器配备了自动过电流保护机制,一旦检测到过载会自动切断输出并自动恢复。若频繁出现过载情况,建议检查负载设备是否有故障,并及时进行调整。
    - Q:适配器纹波较大,应该如何处理?
    - A:确保电源适配器在规定的工作温度范围内运行,并且远离强干扰源。如果问题依然存在,建议更换高性能的滤波器或电容,以降低输出纹波。

    7. 总结和推荐


    LDC系列AC-DC电源适配器凭借其高效率、稳定的输出、多功能性和强大的保护功能,在各类工业和商业应用中表现优异。其丰富的型号和灵活的配置选项使其成为理想的电源解决方案。无论是通信设备还是自动化控制系统,LDC系列电源适配器都能满足不同需求。我们强烈推荐这款产品,相信它能够在您的项目中发挥出色的作用。

LDC30F-1参数

参数
特性 Adjustable Output,Universal Input
输入电压最大值 370V(DC)
最大容性负载 -
输出电流最大值 3A
输出总功率 33W
输入电压最小值 85V~264V(AC),110V~370V(DC)
输出方式 Fixed
开关频率 -
类型 -
散热方式 -
输出电压组数 3
输出电压 5V
转换效率 72%
长*宽*高 140mm(长度)*65mm(宽度)
安装方式 底座安装
零件状态 最后售卖
包装方式 盒装

LDC30F-1厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

LDC30F-1数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL LDC30F-1 LDC30F-1数据手册

LDC30F-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 553
10+ ¥ 510
30+ ¥ 474
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 553
