ZUW102412

产品分类: DC-DC模块
厂牌: COSEL
产品描述: OCP 10.8W 450mA,450mA 12V 2 36V 18V DIP-5 通孔安装 44.958mm*35.052mm*7.112mm
供应商型号: SG-ZUW102412
供应商: 国内现货
标准整包数: 1

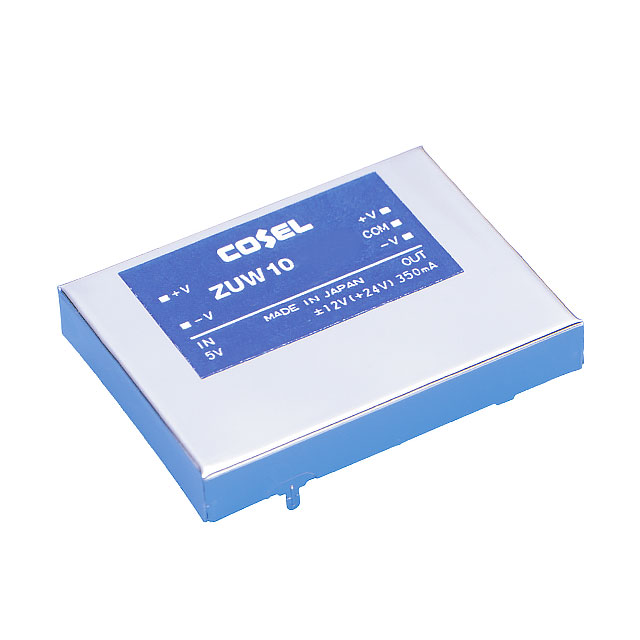

COSEL DC-DC模块 ZUW102412

ZUW102412概述


    产品简介


    本产品型号为ZUW1R5系列,属于直流-直流转换器(DC-DC Converters),适用于多种电子系统中的电源管理。这类转换器能够将输入的直流电压转换为所需的输出电压,常见的输出电压为+12V、+24V、+15V和+30V。该系列转换器设计用于工业控制、通信设备、医疗器械和其他需要高可靠性电源的应用场景。其紧凑的PCB贴片式设计使得它们非常适合空间受限的设计。

    技术参数


    以下为ZUW1R5系列部分型号的技术参数列表:
    | 模型 | 最大输出功率[W] | 输出电压[V] | 输出电流[A] | 输入电压范围[V] |

    | ZUW1R50512 | 1.56 | +12或+24 | 0.065 | DC4.5 - 9 |
    | ZUW1R50515 | 1.50 | +15或+30 | 0.050 | DC9 - 18 |
    | ZUW1R51212 | 1.56 | +12或+24 | 0.065 | DC18 - 36 |
    | ZUW1R51215 | 1.50 | +15或+30 | 0.050 | DC36 - 72 |
    注:所有型号的效率都超过70%,具体效率值见产品手册。

    产品特点和优势


    1. 高效节能:所有型号的效率均达到70%以上,确保电能的有效利用。
    2. 稳定性高:采用先进的电路设计,提供优秀的负载调节能力和线性调节能力,确保输出电压稳定。
    3. 防护完善:具备过电流保护机制,能在过载情况下自动恢复;此外,还具有隔离特性,提高了安全性和可靠性。
    4. 宽输入电压范围:支持多种输入电压,适用性强。
    5. 坚固耐用:通过严格的安全认证,符合多项国际标准。

    应用案例和使用建议


    ZUW1R5系列广泛应用于各种电子系统中,如工业控制设备、通信设备和医疗设备。这些设备通常需要稳定的电源供应来保证正常运行。例如,在通信基站中,这些转换器可以确保即使在恶劣环境下也能稳定供电,避免信号中断。
    使用建议:考虑到环境温度变化对输出电压的影响,建议在选择具体型号时考虑其额定工作温度范围。此外,安装时注意保持良好的散热条件,以避免过热引起的性能下降。

    兼容性和支持


    ZUW1R5系列转换器设计独立操作,不可与同一系列的其他型号并联或串联使用。对于兼容性问题,建议参考官方技术支持文档,了解具体的使用指南和限制。

    常见问题与解决方案


    1. 启动时间过长
    - 解决方法:检查输入电压是否低于最小值,确保正确连接所有端子。
    2. 输出电压不稳定
    - 解决方法:确认负载和输入电压处于规定的范围内,必要时检查是否有外部干扰。

    总结和推荐


    综上所述,ZUW1R5系列DC-DC转换器凭借其高效能、高稳定性和坚固耐用的特点,非常适合应用于要求严格的工业环境。鉴于其卓越的性能和广泛的适用性,我们强烈推荐在需要可靠电源供应的项目中选用此系列转换器。

ZUW102412参数

参数
输出电流最大值 450mA,450mA
最大容性负载 -
输出总功率 10.8W
输出电压组数 2
输入电压最大值 36V
散热方式 -
类型 -
特性 OCP
开关频率 -
转换效率 -
输出电压 12V
输入电压最小值 18V
输出方式 -
长*宽*高 44.958mm*35.052mm*7.112mm
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ZUW102412厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW102412数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUW102412 ZUW102412数据手册
