LFA10F-12

产品分类: AC-DC模块
厂牌: COSEL
产品描述: 科泽尔 10.8W开关电源, 12V 直流输出电压 900mA输出电流, 1输出点
供应商型号: 436-LFA10F-12
供应商: Mouser
标准整包数: 1

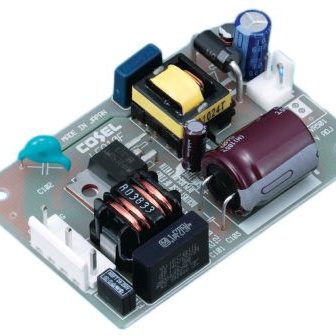

COSEL AC-DC模块 LFA10F-12

LFA10F-12概述


    产品简介


    LFA-2、LFA10F、LFA15F 和 LFA30F 是一系列直流电源适配器,属于开放式框架或封闭式类型的交流-直流转换器。这些产品被广泛应用于工业控制、通信系统、消费电子等领域,以提供稳定可靠的直流电源供应。它们具有高效率、宽输入电压范围和多种输出电压选择等特点,适用于不同的应用场景。

    技术参数


    以下为各型号产品的技术规格和性能参数:
    LFA10F 系列
    - 最大输出功率(W)
    - 3.3V:6.6W
    - 5V:10W
    - 12V:10.8W
    - 15V:10.5W
    - 24V:12W
    - 输入电压范围
    - 85 - 264VAC,单相
    - 电流
    - 输入电流(典型值)
    - 100VAC:0.18A(3.3V),0.26A(5V)
    - 200VAC:0.11A(3.3V),0.16A(5V)
    - 频率范围
    - 50/60Hz (47 - 440Hz)
    - 效率
    - 输入100VAC:68.0%(3.3V),74.0%(5V),76.5%(12V),77.5%(15V),79.5%(24V)
    - 输入200VAC:68.5%(3.3V),76.0%(5V),79.0%(12V),80.0%(15V),83.0%(24V)
    - 启动时间
    - 200ms(100VAC),700ms(重复启停)
    LFA15F 系列
    - 最大输出功率(W)
    - 3.3V:9.9W
    - 5V:15W
    - 12V:15.6W
    - 15V:15W
    - 24V:16.8W
    - 输入电压范围
    - 85 - 264VAC,单相
    - 电流
    - 输入电流(典型值)
    - 100VAC:0.24A(3.3V),0.35A(5V)
    - 200VAC:0.15A(3.3V),0.20A(5V)
    - 频率范围
    - 50/60Hz (47 - 440Hz)
    - 效率
    - 输入100VAC:68.0%(3.3V),73.0%(5V),76.0%(12V),77.0%(15V),78.0%(24V)
    - 输入200VAC:69.0%(3.3V),76.0%(5V),78.5%(12V),80.0%(15V),81.5%(24V)
    - 启动时间
    - 200ms(100VAC),700ms(重复启停)
    LFA30F 系列
    - 最大输出功率(W)
    - 3.3V:19.8W
    - 5V:30W
    - 12V:30W
    - 15V:30W
    - 24V:31.2W
    - 输入电压范围
    - 85 - 264VAC,单相
    - 电流
    - 输入电流(典型值)
    - 100VAC:0.50A(3.3V),0.65A(5V)
    - 200VAC:0.30A(3.3V),0.35A(5V)
    - 频率范围
    - 50/60Hz (47 - 440Hz)
    - 效率
    - 输入100VAC:73%(3.3V),76%(5V),79%(12V),81%(15V),82%(24V)
    - 输入200VAC:75%(3.3V),79%(5V),81%(12V),83%(15V),84%(24V)
    - 启动时间
    - 150ms(100VAC)

    产品特点和优势


    1. 高效率: 各系列产品的效率均高于70%,部分型号甚至达到80%以上。
    2. 宽输入电压范围: 能够适应全球范围内的电网电压波动。
    3. 稳定的输出电压: 输出电压调整范围小,线性调节范围和负载调节范围均符合行业标准。
    4. 防护等级高: 具有过电流保护、过电压保护等功能,确保在异常情况下自动恢复。
    5. 环境适应性强: 能够在-10°C至+70°C的温度范围内正常工作,并能承受一定的振动和冲击。

    应用案例和使用建议


    应用案例:
    - 工业控制: 在工厂自动化系统中作为控制器的电源供应。
    - 通信设备: 用于电信基站中的设备供电。
    - 消费电子: 家用电器中稳定直流电源的提供者。
    使用建议:
    - 热管理: 由于采用了自然对流冷却方式,应确保安装空间通风良好,避免过热。
    - 负载匹配: 确保负载与电源的最大输出功率匹配,避免长时间过载运行。
    - 安全操作: 操作时需遵循手册中的指导,避免机械应力对电路板造成损害。

    兼容性和支持


    这些产品支持多种连接器类型(如J.S.T.连接器),可根据需要选择。厂家提供详尽的说明书和安装指南,并保证长期的技术支持。

    常见问题与解决方案


    常见问题:
    - 启动时间长: 可能是由于输入电压低或负载过大。
    - 输出电压不稳定: 需要检查负载变化是否频繁,或是是否有电磁干扰。

    解决方案:
    - 启动时间长: 调整输入电压或减小负载。
    - 输出电压不稳定: 使用滤波电容器或隔离变压器,减少干扰源。

    总结和推荐


    LFA-2、LFA10F、LFA15F 和 LFA30F 系列直流电源适配器以其高效、稳定、安全的特点,在众多应用场景中表现出色。无论是工业控制还是家用电器,这些产品都是可靠的选择。考虑到其优秀的性能和广泛的应用范围,强烈推荐这些产品。

LFA10F-12参数

参数
输入电压最大值 -
输出总功率 10.8W
散热方式 -
输出电压组数 1
输出电压 12V
最大容性负载 -
开关频率 -
输入电压最小值 85V~264V(AC)
类型 -
转换效率 76.5%,79%
输出电流最大值 900mA
特性 Universal Input
输出方式 Fixed
长*宽*高 73.5mm(长度)*50mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LFA10F-12厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

LFA10F-12数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL LFA10F-12 LFA10F-12数据手册

LFA10F-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.9205 ¥ 210.5782
10+ $ 22.5936 ¥ 190.9159
25+ $ 21.7512 ¥ 183.7976
50+ $ 21.2436 ¥ 179.5084
100+ $ 20.1705 ¥ 170.4407
250+ $ 19.5405 ¥ 165.1172
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 210.57
