ZUW254812

产品分类: DC-DC模块
厂牌: COSEL
产品描述: Remote On/Off,OCP,OVP 1.05A,1.05A 12V 2 75V 通孔安装
供应商型号: 1776-1911-ND
供应商: Digi-Key
标准整包数: 1

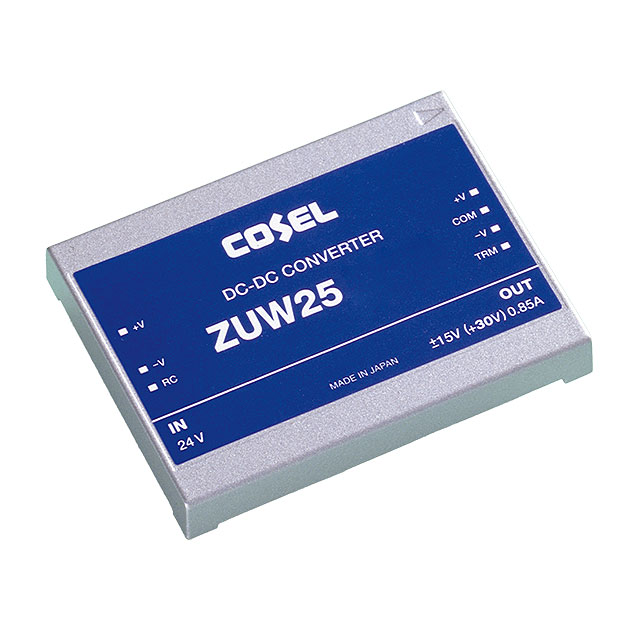

COSEL DC-DC模块 ZUW254812

ZUW254812概述

    电子元器件技术手册:ZUW系列DC-DC转换器

    1. 产品简介


    ZUW系列DC-DC转换器是专为现代电子产品设计的高效电源转换模块。该系列产品采用紧凑的PCB安装方式,能够有效地将输入直流电压转换为所需的输出电压。ZUW系列主要包括多种型号,涵盖了不同输出功率和电压等级的需求。它们被广泛应用于工业自动化、通信设备、医疗仪器等领域,提供了稳定的电力供应,确保设备的正常运行。

    2. 技术参数


    以下是ZUW系列部分型号的技术参数:
    | 型号 | 最大输出功率(W) | 输入电压范围(V) | 输出电压(V) | 输出电流(A) | 效率(%) |
    |
    | ZUW1R50512 | 1.56 | DC4.5 - 9 | +12 或 +24 | 0.065 | 67typ |
    | ZUW1R50515 | 1.50 | DC9 - 18 | +15 或 +30 | 0.050 | 67typ |
    | ZUW1R51212 | 1.56 | DC18 - 36 | +12 或 +24 | 0.065 | 71typ |
    | ZUW1R51215 | 1.50 | DC36 - 72 | +15 或 +30 | 0.050 | 71typ |
    其他技术参数包括:
    - 输入电压范围:根据型号不同,输入电压范围有所不同。
    - 效率:通常在67%-83%之间,具体取决于型号。
    - 负载调节:最大750mV。
    - 纹波噪声:最大150mVp-p。
    - 工作温度范围:-20°C 至 +71°C,存储温度范围:-40°C 至 +85°C。
    - 安全认证:符合UL60950-1, EN60950-1, CSA C22.2 No.60950-1标准,符合IEC60950-1要求。

    3. 产品特点和优势


    ZUW系列DC-DC转换器具有以下特点和优势:
    - 高效率:高效的电源转换能力,能有效减少能量损失。
    - 宽输入电压范围:适应不同的输入电压条件。
    - 内置过流保护:自动恢复的功能,提高了系统的可靠性。
    - 宽温度适应性:能在较宽的温度范围内稳定工作。
    - 严格的线性调节和负载调节:保证输出电压的稳定性。
    - 小巧轻便的设计:适用于空间受限的应用场合。

    4. 应用案例和使用建议


    ZUW系列DC-DC转换器广泛应用于各种工业和商业设备中。例如,在工厂自动化系统中,ZUW系列可以为传感器和其他低功耗设备提供稳定可靠的电源。在医疗设备中,它可以确保系统各部分的电源供应稳定,避免电压波动导致设备故障。
    使用建议:
    - 确保输入电压在规定的范围内,避免超出范围造成设备损坏。
    - 注意散热问题,尤其是在高负荷情况下,需要采取适当的散热措施以防止过热。
    - 配置外部电容可以进一步提高输出电压的稳定性。

    5. 兼容性和支持


    ZUW系列DC-DC转换器可与各类电子设备兼容,适用于需要特定输出电压和电流的应用场景。厂家提供全面的技术支持和服务,包括产品咨询、故障诊断和维护服务。

    6. 常见问题与解决方案


    1. 问题:设备启动时出现异常。
    - 解决方案:检查输入电压是否符合规定范围,确认连接正确且无短路现象。

    2. 问题:输出电压不稳定。
    - 解决方案:检查负载是否过重,必要时增加外部电容,调整电路布局以优化散热。
    3. 问题:设备温度过高。
    - 解决方案:改善散热环境,考虑增加散热片或其他冷却措施。

    7. 总结和推荐


    ZUW系列DC-DC转换器凭借其高效率、宽输入电压范围、可靠的过流保护和宽温度适应性,成为市场上备受青睐的产品。它在多个领域的应用证明了其可靠性和稳定性。综上所述,我强烈推荐使用ZUW系列DC-DC转换器,无论是用于工业自动化还是医疗设备,都能为您的项目带来可靠和稳定的电源解决方案。

ZUW254812参数

参数
转换效率 -
输入电压最大值 75V
特性 Remote On/Off,OCP,OVP
输出电压组数 2
输出电流最大值 1.05A,1.05A
输出总功率 -
输入电压最小值 -
开关频率 -
散热方式 -
类型 -
输出方式 -
输出电压 12V
最大容性负载 -
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 盒装

ZUW254812厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

ZUW254812数据手册

厂牌 PDF简要描述 下载
COSEL DC-DC模块 COSEL ZUW254812 ZUW254812数据手册

ZUW254812封装设计

查看详情并下载
Symbol
Footprint
3D Model
