LMA100F-24-SNHY

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 103W开关电源, 24V 直流输出电压 4.3A输出电流, 1输出点
供应商型号: 1311948
供应商: 海外现货
标准整包数: 1

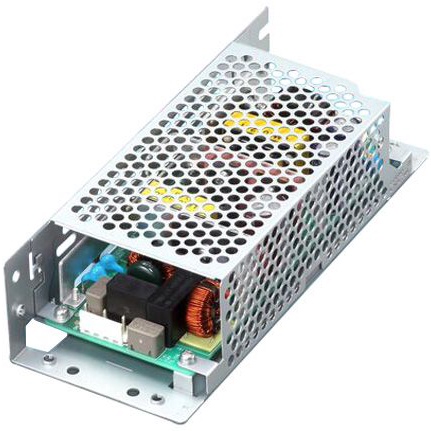

COSEL AC-DC模块 LMA100F-24-SNHY

LMA100F-24-SNHY概述


    产品简介


    LMA-2系列交流-直流电源供应器(医疗型)
    LMA-2系列是一种专为医疗设备设计的交流到直流电源供应器。该系列产品提供了单输出端口,具备高功率密度和高效能转换能力。其主要功能是将交流电转换成稳定可靠的直流电,以满足各种医疗设备的需求。LMA-2系列广泛应用于医疗器械、诊断仪器和生命支持系统等设备中。

    技术参数


    | 参数 | LMA100F-24-Y | LMA150F-24-Y | LMA240F-24-Y |
    ||
    | 最大输出功率(W) | 103.2 / 206.4 | 151.2 / 302.4 | 300 / 480 |
    | 输出电压(V) | 24 | 24 | 24 |
    | 输入电压范围(V) | AC85 - 264 | AC85 - 264 | AC85 - 264 |
    | 输入电流(A) | ACIN 100V 1.4 / 200V 0.7 | ACIN 100V 2.0 / 200V 1.0 | ACIN 100V 3.9 / 200V 1.8 |
    | 频率范围(Hz) | 50 / 60 (47 - 63)| 50 / 60 (47 - 63)| 50 / 60 (47 - 63)|
    | 转换效率(%) | ACIN 100V 84.0 / ACIN 200V 86.0 | ACIN 100V 85.0 / ACIN 200V 87.0 | ACIN 100V 86.0 / ACIN 200V 88.0 |
    | 功率因数 | ACIN 100V 0.99 / ACIN 200V 0.95 | ACIN 100V 0.99 / ACIN 200V 0.95 | ACIN 100V 0.99 / ACIN 200V 0.95 |
    | 瞬态输入电流(A) | ACIN 100V 15 / 200V 30 | ACIN 100V 15 / 200V 30 | ACIN 100V 15 / 200V 30 |
    | 泄漏电流(mA) | 0.10 / 0.25 | 0.10 / 0.25 | 0.15 / 0.40 |
    | 线性调节(mV) | 96 max | 96 max | 96 max |
    | 负载调节(mV) | 150 max | 150 max | 150 max |
    | 纹波噪声(mVp-p) | 0 - 50°C 150 max | 0 - 50°C 150 max | 0 - 50°C 150 max |
    | 温度调节(mV) | 0 - 50°C 240 max | 0 - 50°C 240 max | 0 - 50°C 240 max |
    | 漂移(mV) | 96 max | 96 max | 96 max |
    | 启动时间(ms) | 350 typ | 350 typ | 350 typ |
    | 保持时间(ms) | 20 typ | 20 typ | 20 typ |
    | 输出电压调整范围(V) | 19.20 - 27.50 | 19.20 - 27.50 | 19.20 - 27.50 |
    | 输出电压设定(V) | 24.00 - 24.96 | 24.00 - 24.96 | 24.00 - 24.96 |
    | 过电流保护 | 工作在额定值的105%以上 | 工作在额定值的105%以上 | 工作在额定值的105%以上 |
    | 过电压保护(V) | 27.60 - 33.60 | 27.60 - 33.60 | 27.60 - 33.60 |
    | 输入-输出隔离(RC) | AC4000V 1分钟 | AC4000V 1分钟 | AC4000V 1分钟 |
    | 输入-地线隔离(RC) | AC2000V 1分钟 | AC2000V 1分钟 | AC2000V 1分钟 |
    | 输出-地线隔离(RC) | AC500V 1分钟 | AC500V 1分钟 | AC500V 1分钟 |
    | 环境温度、湿度和高度 | -10 - 70°C, 20-90%RH (非冷凝), 3000米最大 | -10 - 70°C, 20-90%RH (非冷凝), 3000米最大 | -10 - 70°C, 20-90%RH (非冷凝), 3000米最大 |
    | 储存温度、湿度和高度 | -20 - 75°C, 20-90%RH (非冷凝), 9000米最大 | -20 - 75°C, 20-90%RH (非冷凝), 9000米最大 | -20 - 75°C, 20-90%RH (非冷凝), 9000米最大 |

    产品特点和优势


    LMA-2系列电源供应器具有多个独特的功能和优势:
    1. 高效能:高达88%的转换效率,使能源利用率更高。
    2. 稳定性:出色的线性调节和负载调节能力,确保输出电压的稳定。
    3. 安全可靠:具备过电流和过电压保护功能,自动恢复机制,确保设备运行的安全。
    4. 宽输入范围:支持AC85-264V的输入电压,适用于不同地区的电网标准。
    5. 适应性强:广泛的工作温度范围(-10至+70°C),适用于各种苛刻环境。

    应用案例和使用建议


    LMA-2系列广泛应用于医疗器械、诊断仪器和生命支持系统等设备中。例如,在医疗诊断设备中,LMA-2系列可以提供稳定的直流电源,确保设备在高精度测量时不受干扰。
    使用建议:
    1. 在使用前,请确保电源连接正确,避免极性接反导致损坏。
    2. 定期检查设备的输入和输出参数,确保它们在规定范围内。
    3. 在高温环境下使用时,需要考虑散热措施,以避免过热导致的性能下降。

    兼容性和支持


    LMA-2系列电源供应器与市场上主流的医疗设备兼容,能够无缝集成到各种系统中。制造商提供详细的技术支持文档和保修服务,确保用户能够在设备使用过程中获得及时的支持。

    常见问题与解决方案


    1. 问题:启动时电流过高
    - 解决方法:检查输入电压是否正常,必要时更换合适的输入滤波器。

    2. 问题:输出电压不稳定
    - 解决方法:检查负载是否超过额定值,适当调整负载以保持输出稳定。

    3. 问题:内部过热
    - 解决方法:确保设备通风良好,避免过热。

    总结和推荐


    LMA-2系列是一款高性能、高可靠性的交流到直流电源供应器,适用于医疗设备和工业应用。其高效的能源利用、稳定的输出电压、以及全面的保护机制使其在市场上具有很强的竞争力。推荐用户在选择医疗和工业级电源供应器时考虑LMA-2系列,以确保系统的稳定运行和高可靠性。

LMA100F-24-SNHY参数

参数
散热方式 -
转换效率 -
输出方式 -
输入电压最大值 -
最大容性负载 -
输出电压 24V(DC)
类型 -
开关频率 -
输出电压组数 1
特性 -
输出电流最大值 4.3A
输入电压最小值 -
输出总功率 -
长*宽*高 185mm(长度)*72mm(宽度)
安装方式 底座安装

LMA100F-24-SNHY厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

LMA100F-24-SNHY数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL LMA100F-24-SNHY LMA100F-24-SNHY数据手册

LMA100F-24-SNHY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 881.1799
10+ ¥ 850.3973
50+ ¥ 819.0093
