TUHS10F24

产品分类: AC-DC模块
厂牌: COSEL
产品描述: Cosel 10.8W开关电源, TUHS10系列, 24V 直流输出电压 450mA输出电流, 1输出点
供应商型号: SG-TUHS10F24
供应商: 国内现货
标准整包数: 1

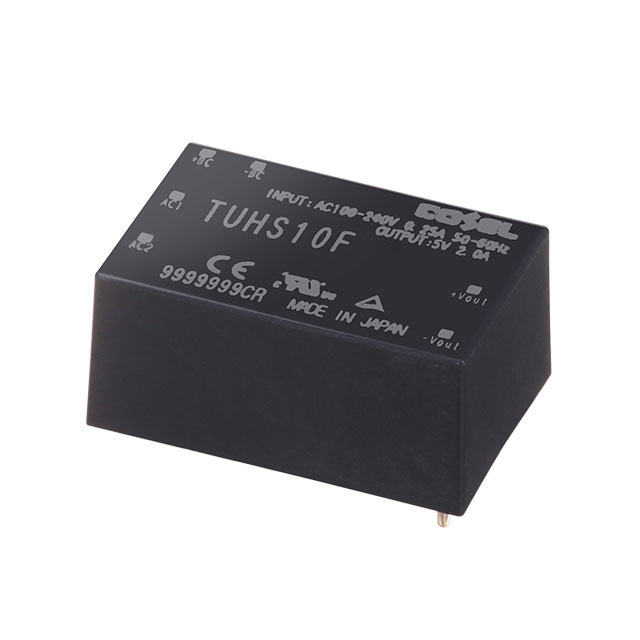

COSEL AC-DC模块 TUHS10F24

TUHS10F24概述

    电子元器件产品技术手册解析

    产品简介


    本篇技术手册详细介绍了一种新型的电源模块——TUHS系列的AC-DC电源适配器。该系列包括多个型号,如TUHS3、TUHS5、TUHS10、TUHS15和TUHS25,每个型号提供不同的输出功率范围,适用于广泛的工业和消费电子应用。这些电源模块主要用于将交流电转换为直流电,支持多种输出电压(如5V、12V、15V和24V),以满足不同应用场景的需求。

    技术参数


    | 模型 | TUHS3F05 | TUHS3F12 | TUHS3F15 | TUHS3F24 |

    | 最大输出功率 | 3.00W | 3.00W | 3.00W | 3.12W |
    | 输出电压/电流 | 5V/0.6A | 12V/0.25A | 15V/0.2A | 24V/0.13A |
    | 模型 | TUHS5F05 | TUHS5F12 | TUHS5F15 | TUHS5F24 |

    | 最大输出功率 | 5.00W | 5.40W | 5.10W | 5.28W |
    | 输出电压/电流 | 5V/1A | 12V/0.45A | 15V/0.34A | 24V/0.22A |
    | 模型 | TUHS10F05 | TUHS10F12 | TUHS10F15 | TUHS10F24 |

    | 最大输出功率 | 10.00W | 10.80W | 10.10W | 10.80W |
    | 输出电压/电流 | 5V/2A | 12V/0.9A | 15V/0.67A | 24V/0.45A |
    | 模型 | TUHS15F12 | TUHS15F15 | TUHS15F24 |
    ||
    | 最大输出功率 | 15.00W | 15.00W | 15.12W |
    | 输出电压/电流 | 12V/1.25A | 15V/1A | 24V/0.63A |
    | 模型 | TUHS25F05 | TUHS25F12 | TUHS25F15 | TUHS25F24 |

    | 最大输出功率 | 25.00W | 25.20W | 25.50W | 26.40W |
    | 输出电压/电流 | 5V/5A | 12V/2.1A | 15V/1.7A | 24V/1.1A |

    产品特点和优势


    TUHS系列电源适配器具有多项独特功能和优势。首先,它们都采用了PBT材料制造,确保了高可靠性及耐久性。此外,这些电源适配器具有广泛的输入电压范围(85-264V AC),能够适应全球不同地区的电源环境。此外,所有型号均具备过电流保护和过电压保护功能,保证了设备的安全运行。

    应用案例和使用建议


    TUHS系列电源适配器广泛应用于各种设备和系统中,例如通讯设备、工业自动化控制系统、安防监控系统等。在使用时,建议遵循手册中提供的详细操作步骤,避免短路风险。特别注意,为了充分发挥性能,需要根据具体应用场合选择合适的外部组件,并参考技术手册中的说明进行配置。

    兼容性和支持


    这些电源适配器不仅与多种品牌和型号的设备兼容,还通过了多项国际安全认证,如UL60950-1、C-UL(CSA60950-1)和EN60950-1。厂商提供了详细的安装指南和技术支持服务,以确保用户能够顺利部署并获得最佳性能。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决方案:检查输入电源是否符合规格要求,并确认没有短路情况发生。如果问题仍然存在,请联系技术支持。
    2. 问题:输出电压不稳定
    - 解决方案:检查是否正确连接了所有必要的外部组件,并重新配置相关设置。如需进一步帮助,请联系厂商的技术支持团队。
    3. 问题:过热现象
    - 解决方案:确保良好的通风条件,并遵守操作手册中规定的最大负载限制。必要时可以采用强制风冷方式增强散热效果。

    总结和推荐


    综上所述,TUHS系列电源适配器凭借其优异的技术指标、可靠的性能表现和广泛的适用范围,在众多同类产品中脱颖而出。无论是作为独立的电源供应单元还是集成到更复杂的系统中,它们都能提供稳定而高效的电力支持。因此,强烈推荐对于追求高效能、高品质电源解决方案的应用场景选用TUHS系列电源适配器。

TUHS10F24参数

参数
输入电压最大值 -
特性 DC 输入能力,通用输入
输出电压 24V
输出电流最大值 450mA
散热方式 -
开关频率 -
输入电压最小值 -
类型 -
输出方式 Fixed
输出总功率 10.8W
转换效率 87%(Typ.)
最大容性负载 -
输出电压组数 1
长*宽*高 33mm(长度)*15mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TUHS10F24厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

TUHS10F24数据手册

厂牌 PDF简要描述 下载
COSEL AC-DC模块 COSEL TUHS10F24 TUHS10F24数据手册

TUHS10F24封装设计

查看详情并下载
Symbol
Footprint
3D Model
