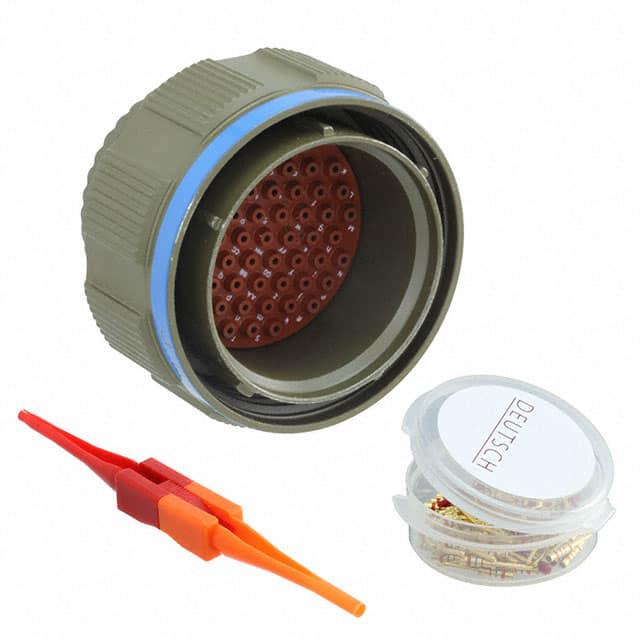

D38999/26WH55PN

产品分类: 圆形连接器-其他
厂牌: CONESYS
产品描述: Conn Circular PIN 55 POS Crimp ST Cable Mount 55 Terminal 1 Port
供应商型号: Q-D38999/26WH55PN
供应商: 期货订购
标准整包数: 1
CONESYS 圆形连接器-其他 D38999/26WH55PN

D38999/26WH55PN概述


    产品简介


    MIL-DTL-38999 Series III 连接器 是专为高性能要求设计的圆柱形连接器,适用于一般用途及恶劣环境下的应用。该连接器采用了先进的自锁式阿基米德螺纹,提升了耦合系统的耐用性和可靠性。该系列产品具有良好的机械强度和抗冲击能力,并且具备多种材料和表面处理选项,以满足不同应用需求。

    技术参数


    - 额定服务电压:
    - AC (RMS): 400 V至900 V
    - DC: 550 V至1250 V
    - 测试电压:
    - 海拔高度:50,000英尺至100,000英尺
    - 最大电位降:
    - Class F和S:≤1.0毫伏
    - Class W:≤2.5毫伏
    - Class K:≤10.0毫伏
    - 温度范围:
    - Military Classes F, K, S and BZ: -65°C 至 +200°C
    - Commercial Classes: BN, BZ, ZC: -65°C 至 +175°C
    - 振动和冲击要求:
    - 简谐振动:频率范围10到2,000 Hz,加速度60G
    - 随机振动:按照MIL-STD-1344,方法2005,测试条件V和VI
    - 密封性:
    - 水平浸没测试符合MIL-DTL-38999标准

    产品特点和优势


    1. 增强的耐用性: 提供至少500次插拔周期。
    2. 优越的接触稳定性: 带有后释放插头系统,提高了接触的可靠性。
    3. 环境适应性: 通过严格的盐雾测试,具有较强的腐蚀抵抗能力。
    4. 灵活的安装方式: 支持壁挂式安装、压接式安装及直角式安装。
    5. 广泛的应用材料: 可选铝壳、不锈钢壳、镀镍钢壳等多种材料,以适应不同应用场景。

    应用案例和使用建议


    该系列连接器广泛应用于航空、航天、军事以及工业自动化等领域。在特定应用中,比如航空电子系统中,这些连接器需要承受高振动和极端温度变化。针对此类应用,建议采用高耐用性的不锈钢壳体并进行专门的表面处理,以确保长期稳定性和可靠性。

    兼容性和支持


    MIL-DTL-38999 Series III 连接器可以与其他标准连接器配件兼容。该系列产品提供了广泛的材料选择,包括铝壳和不锈钢壳,可以根据具体需求进行定制。此外,厂商还提供全面的技术支持和服务,包括安装指导、维修服务和客户定制解决方案。

    常见问题与解决方案


    - Q: 接触不良如何解决?
    - A: 检查接触面是否有异物或氧化层,并使用清洁剂进行清洗,然后重新装配。
    - Q: 插拔时容易损坏怎么办?
    - A: 确保插拔过程中保持正确的力度和方向,避免过猛的力道导致损坏。可以考虑使用专用的插入/拔出工具。

    总结和推荐


    MIL-DTL-38999 Series III 连接器凭借其出色的机械强度、稳定的电气性能和广泛的适用性,在航空航天、军事和工业应用中展现出极高的可靠性和耐用性。强烈推荐在严苛环境下工作的电子设备中使用该系列连接器,特别是在那些对环境适应性和结构强度有严格要求的应用场合。

D38999/26WH55PN参数

参数
长*宽*高 33.16mm(长度)*33.16mm(宽度)
包装方式 盒装

D38999/26WH55PN厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

D38999/26WH55PN数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器-其他 CONESYS D38999/26WH55PN D38999/26WH55PN数据手册

D38999/26WH55PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ ¥ 658.0716
库存: 17500
起订量: 8 增量: 1
交货地:
最小起订量为:4
合计: ¥ 2632.28
直接购买
加入购物车
