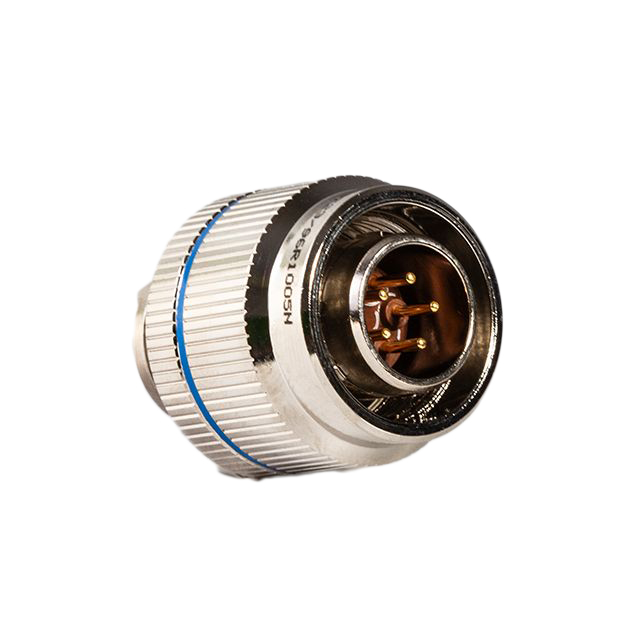

M83723/75R1212N

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Bayonet Lock,Female Sockets,Plug 12pin(Power) Aluminum 7.5A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: Q-M83723/75R1212N
供应商: 期货订购
标准整包数: 1
CONESYS 圆形连接器 M83723/75R1212N

M83723/75R1212N概述


    产品简介


    MIL-DTL-83723 Series III是一款多功能电子连接器,适用于各种商业、军事和航空航天系统。这款连接器提供了多种耦合方式,包括卡口式和螺纹式,能够适应不同的安装需求。它们不仅结合了MIL-DTL-26500和NAS 1599微型连接器规范的优点,还具有独特的后释放接触保持系统。因此,MIL-DTL-83723 Series III系列连接器广泛应用于各种要求高可靠性的领域。

    技术参数


    - 耦合方式:卡口式和螺纹式
    - 操作温度范围:
    - Class A 和 R: -65°C 至 +200°C
    - Class W: -65°C 至 +175°C
    - Class G 和 K: -65°C 至 +200°C
    - Class N 和 S: -65°C 至 +200°C
    - 材料和表面处理:
    - A:铝壳,黑色阳极氧化
    - G:不锈钢壳,钝化
    - K:不锈钢壳,防火耐高温钝化
    - R:铝壳,电镀镍
    - S:不锈钢壳,钝化,防火
    - W:铝壳,橄榄色镉镍镀层
    - 耐腐蚀性:
    - Class W 经受500小时盐雾试验
    - Class R 经受48小时盐雾试验
    - 环境密封:密封的接线、配合连接器需通过MIL-DTL-83723 Series III标准的高海拔浸没测试
    - 液体抵抗性:符合MIL-PRF-7808(润滑油)、MIL-PRF-23699(润滑油)、MIL-PRF-5606(液压油)等标准
    - 电压等级:
    - AC (RMS) 海平面:600V
    - DC 海平面:850V
    - 高海拔(50,000英尺):1500V
    - 极高海拔(110,000英尺):200V
    - 耐冲击性:承受半正弦波形300G±15%的冲击脉冲,持续3±1毫秒
    - 振动性:满足MIL-STD-1344, Method 2005, Test Condition VI, Letter J标准
    - 屏蔽效能:配合射频干扰(RFI)后盖时,屏蔽效果符合MIL-DTL-83723 Series III标准

    产品特点和优势


    MIL-DTL-83723 Series III连接器具有以下显著特点和优势:
    - 双重耦合方式:提供卡口式和螺纹式两种耦合方式,灵活适应不同应用场景。
    - 互换性:与MIL-DTL-26500和NAS 1599微型连接器规范互配,方便现有系统的升级和扩展。
    - 后释放接触保持系统:提高接触稳定性,确保连接可靠性。
    - 多样化的插件排列:支持2到61个M39029触点,接触尺寸包括20、16和12号,满足不同需求。
    - 环境密封性能:使用三重电线密封胶圈,确保密封效果。
    - 高可靠性:经受高强度冲击和振动,符合军事和航空标准。

    应用案例和使用建议


    MIL-DTL-83723 Series III连接器广泛应用于商用、军用和航天领域。例如,这类连接器可用于发动机系统中的关键连接,以及飞机内部电路的精密连接。对于这些应用场景,建议按照制造商提供的指南进行安装和维护,以确保最佳性能。

    兼容性和支持


    MIL-DTL-83723 Series III连接器具有广泛的兼容性,可与多种外壳材料和表面处理相结合,从而适应不同的环境需求。制造商提供了全面的支持和服务,包括现场安装指导和技术咨询,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:接触不稳定。
    - 解决方案:检查插件排列和安装方法,确保所有接口正确无误。
    - 问题2:密封失效。
    - 解决方案:更换老化或损坏的密封件,并重新密封。
    - 问题3:连接器松动。
    - 解决方案:紧固连接器螺丝,确保其稳固。

    总结和推荐


    综上所述,MIL-DTL-83723 Series III连接器以其多样的功能、稳定的性能和广泛的适用性,在多个关键领域展现出卓越的应用价值。无论是商业、军事还是航空航天应用,这款连接器都是一个值得信赖的选择。我们强烈推荐使用MIL-DTL-83723 Series III连接器,以满足您的高标准需求。

M83723/75R1212N参数

参数
额定电流 7.5A
外壳材料 Aluminum
针脚数 12pin(Power)
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 银色
端接 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级,汽车级
零件状态 在售
包装方式 盒装

M83723/75R1212N厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

M83723/75R1212N数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS M83723/75R1212N M83723/75R1212N数据手册

M83723/75R1212N封装设计

查看详情并下载
Symbol
Footprint
3D Model
