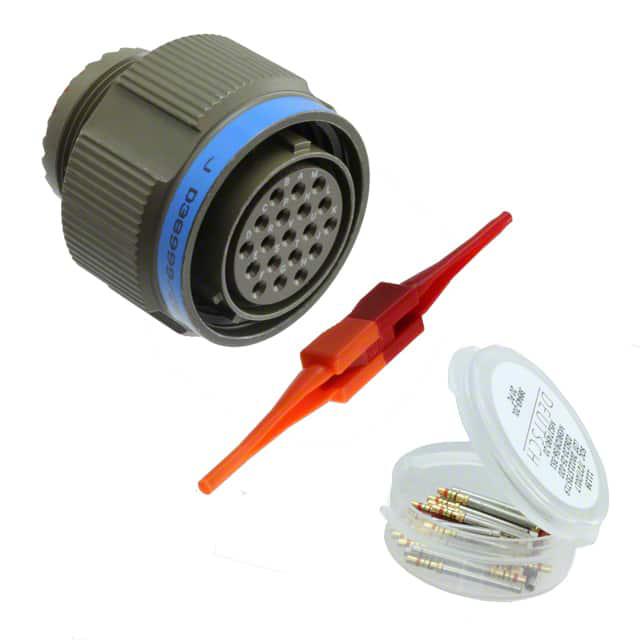

D38999/26WD19SN

产品分类: 圆形连接器-其他
厂牌: CONESYS
产品描述: Conn Circular SKT 19 POS Crimp ST Cable Mount 19 Terminal 1 Port
供应商型号: Q-D38999/26WD19SN
供应商: 期货订购
标准整包数: 1
CONESYS 圆形连接器-其他 D38999/26WD19SN

D38999/26WD19SN概述


    产品简介


    产品类型:MIL-DTL-38999 系列 III 电子连接器
    主要功能:系列 III 连接器是专为最高性能需求而设计,适用于一般用途和恶劣环境的应用场合。该连接器具有改进的一转式耦合系统,采用了自锁式梯形螺纹,提供出色的耐用性和抗冲击能力。其独特的设计包括金属到金属底部密封,可避免连接器磨损和湿气积聚,以及无须锁线的快速自锁插头。
    应用领域:适用于航空航天、军事、工业自动化等领域,因其优越的抗冲击、振动、高低温等特性,特别适合于严苛环境下的信号和电源传输。

    技术参数


    - 服务等级:M = 400 VAC(海平面),N = 300 VAC(海平面),I = 600 VAC(海平面),II = 900 VAC(海平面)
    - 测试电压:海平面下为 550 VAC,海拔 50,000 英尺时为 350 VAC
    - 绝缘电阻:最小值 1000 兆欧姆(绝缘体材料)
    - 接触电阻:最大值 1 毫伏(根据材料不同)
    - 工作温度范围:F, K, S 和 BZ 类:-65°C 至 +200°C;W, T, Z, BN 和 ZC 类:-65°C 至 +175°C
    - 防尘防水等级:符合 MIL-DTL-38999 标准要求
    - 抗冲击:半正弦波冲击力可达 300 G,持续时间 3 毫秒,三轴方向各一次
    - 抗振动:随机振动和正弦振动均符合 MIL-STD-1344 标准要求
    - 寿命:最少 500 次插拔周期

    产品特点和优势


    - 改进的自锁式梯形螺纹:提高了连接器的耐用性和抗冲击能力。
    - 金属到金属底部密封:预阻止相对壳体运动,避免了普通连接器磨损和湿气积聚。
    - 快速自锁插头:省去了锁线步骤,简化了安装过程。
    - 多种材质选择:铝壳电镀镍或橄榄绿镉,不锈钢壳和耐腐蚀铝合金壳等。
    - 广泛的温度适应性:能够在极端的温度条件下工作,确保稳定可靠的连接。

    应用案例和使用建议


    应用案例
    1. 航空器动力系统:用于机载设备间的信号和电源传输。
    2. 军用车辆通信系统:连接通信模块和控制系统,以保证通讯顺畅。
    使用建议
    - 在安装过程中,确保正确对齐各个组件,特别是自锁插头与插座之间的配合。
    - 定期检查连接器的密封性和稳定性,以保持最佳性能。
    - 根据具体的应用场景选择合适的材质和防护等级,如需要更高的耐腐蚀性能可以选择不锈钢外壳。

    兼容性和支持


    - 兼容性:MIL-DTL-38999 系列 III 连接器可以与现有的 MIL 规格法兰安装插座进行互换安装,提供了方便的设计替代选项。
    - 技术支持:制造商提供全面的技术支持和售后服务,涵盖产品选型、安装指导和故障排除等环节。用户可以通过指定销售邮箱获取详细的资料和支持。

    常见问题与解决方案


    1. Q:如何清洁连接器?
    - A: 使用干净的软布擦拭连接器表面,必要时可使用温和的溶剂。请勿使用硬物刮擦以防损坏表面。
    2. Q:遇到连接不良怎么办?
    - A: 首先检查所有连接部位是否紧固,确认无误后尝试重新插拔几次,确保接触良好。若问题依然存在,建议联系厂家技术人员检查内部是否有故障。

    总结和推荐


    总结:MIL-DTL-38999 系列 III 连接器凭借其卓越的抗冲击、振动及恶劣环境适应能力,在多个关键应用领域表现出色。其独特的设计和广泛的材质选择使其成为严苛环境中理想的连接解决方案。
    推荐:对于需要高可靠性、高性能且在恶劣环境下工作的应用场合,强烈推荐使用 MIL-DTL-38999 系列 III 连接器。无论是航空航天还是军工行业,这款连接器都能为您提供稳定的连接保障。

D38999/26WD19SN参数

参数
长*宽*高 33.16mm(长度)*33.16mm(宽度)
安装方式 导线安装
包装方式 盒装

D38999/26WD19SN厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

D38999/26WD19SN数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器-其他 CONESYS D38999/26WD19SN D38999/26WD19SN数据手册

D38999/26WD19SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 353.3963
库存: 41900
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3533.96
