D38999/24WJ11PB-LC

产品分类: 圆形连接器
厂牌: CONESYS
产品描述: Receptacle Housing,Threaded 11pin Aluminum 隔板安装,面板安装
供应商型号:
供应商:
标准整包数: 0

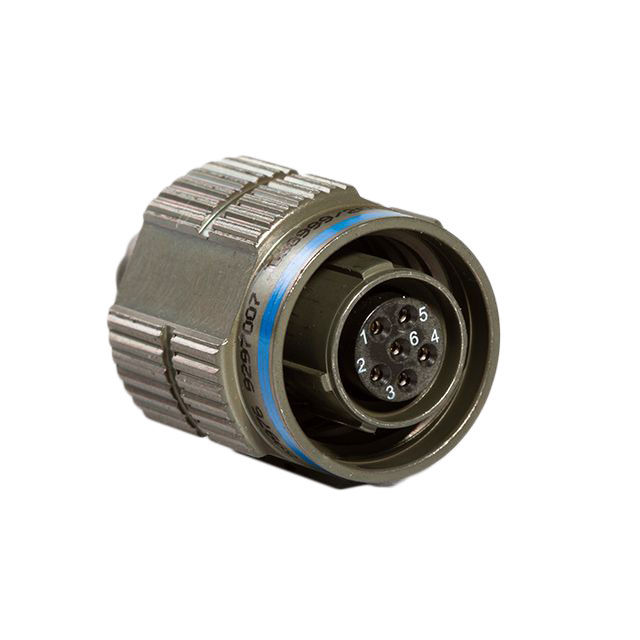

CONESYS 圆形连接器 D38999/24WJ11PB-LC

D38999/24WJ11PB-LC概述


    产品简介


    MIL-DTL-38999系列III电子元器件是专为高性能要求设计的新一代圆形连接器,适用于一般用途及恶劣环境应用。这些连接器具有高度可靠的“一次旋紧”耦合系统,采用自锁式梯形螺纹,有效提升连接器的耐用性和抗冲击性。它们还广泛应用于各种工业领域,如航空、军事和电子设备制造等。

    技术参数


    | 参数 | 规格 |

    | 电气特性 | 交流(RMS)电压:M:400V,N:300V,I:600V,II:900V
    直流电压:M:550V,N:450V,I:850V,II:1250V
    最大海拔高度:50,000英尺至100,000英尺 |
    | 环境密封性 | 高度-浸没测试符合MIL-DTL-38999标准 |
    | 壳体对壳体导电性 | F/S/W类最大电位降:1.0毫伏(F),2.5毫伏(W),10.0毫伏(K) |
    | 冲击与振动 | 三次轴向半正弦波冲击:300G ±15%,持续3±1毫秒
    随机振动:MIL-STD-1344方法2005,条件V和VI |

    产品特点和优势


    MIL-DTL-38999系列III连接器具备以下独特功能和优势:
    - 改进的“一次旋紧”耦合系统:利用自锁式梯形螺纹,提供出色的连接强度和抗冲击性。
    - 金属对金属底座:避免壳体之间的相对运动,防止水分进入。
    - 防火墙能力:不锈钢壳体适用于防火墙等级K和S。
    - 优越的接触稳定性:后释放压接接触系统确保稳定的电气连接。
    - 多种材料和表面处理:提供铝壳和不锈钢壳选择,适用于不同腐蚀环境。

    应用案例和使用建议


    这些连接器在各种工业环境中得到广泛应用,例如:
    - 航空领域:用于飞机内部复杂的电缆布线系统。
    - 军事装备:适用于坦克、舰船等需要高可靠性的环境。
    - 工业自动化:在工厂自动化系统中作为信号传输的关键部件。
    使用建议:
    - 在安装过程中,确保使用正确的工具和材料,以保持连接器的密封性能和可靠性。
    - 定期检查连接器的密封性,确保在恶劣环境下正常工作。

    兼容性和支持


    MIL-DTL-38999系列III连接器可与多种MIL-SPEC标准配件兼容。制造商提供了广泛的插针和插座选项,用户可根据具体需求选择合适的型号。此外,厂商还提供技术支持和维修服务,以确保产品的长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查耦合系统的锁紧情况,确保螺纹无损坏。 |
    | 密封不良 | 更换新的密封件或重新安装以确保密封性。 |
    | 接触不良 | 使用正确的工具进行插针和插孔的插入和拔出,确保接触良好。 |

    总结和推荐


    MIL-DTL-38999系列III连接器以其卓越的性能和广泛的适用性成为市场上一款极具竞争力的产品。其独特的设计和可靠的性能使其适用于各种严苛环境,推荐在对连接器有严格要求的应用中使用。无论是航空、军事还是工业自动化领域,这款连接器都是理想的选择。

D38999/24WJ11PB-LC参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 Aluminum
针脚数 11pin
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装

D38999/24WJ11PB-LC厂商介绍

Conesys公司是一家全球领先的自动化解决方案提供商,专注于为各种工业应用提供高质量的自动化组件和系统。公司主营产品包括:

1. 传感器:提供各种类型的传感器,如光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等。

2. 控制器:提供PLC、PC-based控制器等,用于实现工业自动化控制,提高生产效率和灵活性。

3. 驱动器和电机:提供伺服电机、步进电机及其驱动器,用于精确控制机械运动。

4. 视觉系统:提供工业视觉检测系统,用于质量控制、产品识别等。

5. 安全产品:提供安全光幕、紧急停止开关等,确保工业自动化系统的安全运行。

Conesys的优势在于:

- 技术创新:持续投入研发,提供最新的自动化技术和产品。
- 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

Conesys致力于通过其产品和技术,帮助客户实现生产自动化,提高效率,降低成本。

D38999/24WJ11PB-LC数据手册

厂牌 PDF简要描述 下载
CONESYS 圆形连接器 CONESYS D38999/24WJ11PB-LC D38999/24WJ11PB-LC数据手册

D38999/24WJ11PB-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
