首页  >  产品百科  >  43-00102

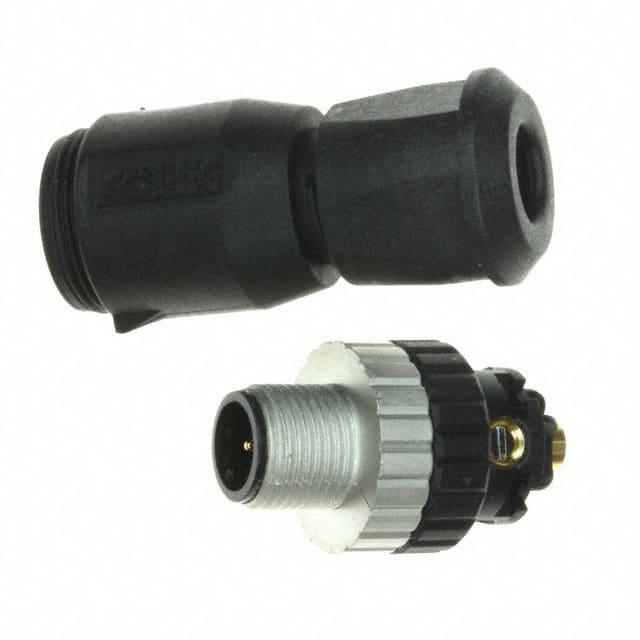

43-00102

产品分类: 圆形连接器
产品描述: CONEC M12圆形连接器插头, 43系列, 5芯, 螺钉安装, 螺钉拧紧
供应商型号: H-43-00102
供应商: Heilind
标准整包数: 1

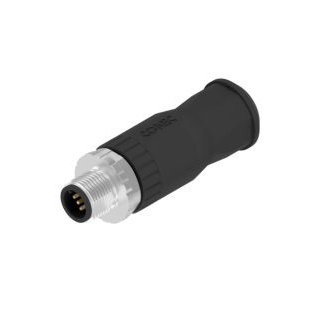

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-00102

43-00102概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文介绍的是由CONEC公司生产的M12x1型插拔式圆形连接器(SAL-12-RSC4-S/150 和 SAL-12-RSC5-S/150),主要用于电缆与设备之间的连接。这类连接器具有可现场安装的特点,适用于各种工业自动化设备、机器人、通信设备等领域。

    2. 技术参数


    该连接器的技术参数如下:
    - 外形尺寸:直径12毫米(公制),长度根据型号不同而变化。
    - 最大外部电缆直径:4-8毫米。
    - 额定电压:SAL-12-RSC4-S/150 型号为250伏特;SAL-12-RSC5-S/150 型号为60伏特。
    - 电流承载能力:在40°C时,最大电流承载能力为7.5安培(1.5平方毫米)。
    - 绝缘电阻:大于等于100兆欧。
    - 污染等级:符合IEC 60664-1标准的3/2级。
    - 防护等级:在连接状态下达到IP67级别,即防尘防水。
    - 温度范围:-30°C至+85°C。
    - 插配次数:至少可达100次。
    - 电线截面积:最大为1.50平方毫米(包含套管)。

    3. 产品特点和优势


    该连接器具备以下特点和优势:
    - 高可靠度:通过了多项国际标准认证,保证了其在恶劣环境下的可靠工作性能。
    - 易安装性:现场可安装的设计简化了安装过程,减少了维护成本。
    - 抗腐蚀性强:采用了铜锌合金材料并进行了镀金处理,有效防止了金属腐蚀。
    - 良好的密封性能:电缆密封件采用弹性体材料制成,能够在潮湿环境下保持良好密封。
    - 广泛的适用性:适合于各种工业自动化设备及通信设备领域。

    4. 应用案例和使用建议


    该连接器已广泛应用于机器人制造、工厂自动化系统、智能建筑系统等。为了确保最佳性能,建议在安装前检查电缆规格是否符合要求,并按照推荐扭矩进行安装以避免过紧或过松的情况发生。此外,定期检查连接器的状态,如发现磨损应及时更换。

    5. 兼容性和支持


    该连接器设计用于与相同规格的M12x1型连接器相匹配,以确保兼容性和信号完整性。厂商提供了一系列安装工具,如安装工具系列36-000200和36-000240,确保了安装的精确性和便利性。同时,客户还可以获得详细的安装指南和支持服务。

    6. 常见问题与解决方案


    常见问题及解决办法包括:
    - 连接不稳定:检查是否按照推荐扭矩值进行拧紧。
    - 接触不良:确认电缆与连接器之间的连接是否牢固,并检查是否有氧化或腐蚀现象。
    - 水侵入导致故障:检查密封圈是否完好无损,如有损坏应及时更换。

    7. 总结和推荐


    总体而言,这款M12x1型插拔式圆形连接器凭借其卓越的可靠性、稳定的电气性能以及易于安装的特点,在工业自动化设备、机器人及其他需要高可靠连接的场合中表现出色。因此,强烈推荐在相关领域选用该款产品。

43-00102参数

参数
端接 螺纹
额定电流 4A
外壳材料 Polyamide (PA6),Nylon 6,Glass Filled
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色,黑色
长*宽*高 61mm(长度)*20mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

43-00102厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-00102数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-00102 43-00102数据手册

43-00102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9717 ¥ 66.4043
25+ $ 7.7471 ¥ 64.5332
50+ $ 7.5349 ¥ 62.7656
100+ $ 7.433 ¥ 61.9171
1000+ $ 7.433 ¥ 61.9171
库存: 145
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 66.4
直接购买
加入购物车
