43-01206

产品分类: 圆形连接器
产品描述: Male Pins,Receptacle,Threaded 焊盘 5pin Copper Zinc 4A 金 银色 通孔安装,隔板安装,面板安装 19mm(长度)
供应商型号: DV-30410946
供应商: 海外现货
标准整包数: 1

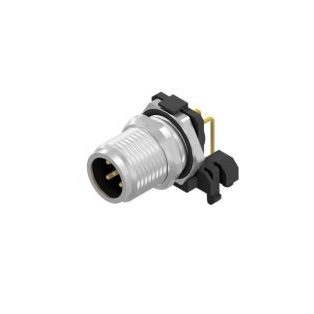

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-01206

43-01206概述


    产品简介


    本文档介绍的是CONEC公司生产的SAL系列穿板式连接器。这类连接器主要用于需要高防护等级和可靠电连接的应用场景。该连接器采用M12×1直径的螺纹接口,设计用于直角安装,适合电路板上的后置焊接。主要功能是在恶劣环境中提供稳定可靠的信号传输,广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 250V(4个触点),60V(5个触点) |
    | 电流等级 | 4A(40°C时) |
    | 绝缘电阻 | ≥100 MΩ |
    | 污染等级 | 3/2 |
    | 防护等级 | IP 67(接合状态下) |
    | 温度范围 | -30°C至+85°C |
    | 寿命(插拔次数)| ≥100次 |

    产品特点和优势


    该款穿板式连接器具备以下显著特点:
    - 高防护等级:IP 67级别的防护,能够在恶劣环境中保证电气连接的可靠性。
    - 宽温度范围:工作温度范围为-30°C到+85°C,适用于各种极端气候条件。
    - 稳定电流传输:最大可承受4A电流,且在40°C时也能保持性能稳定。
    - 长寿命设计:能够经受至少100次插拔,满足长期运行的需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于工业设备间的信号传输,如传感器信号、控制信号等。
    - 通信设备:用于电信网络设备内部的高可靠性连接。
    - 医疗仪器:用于各类医疗设备的连接,要求极高的安全性和可靠性。
    使用建议:
    - 在安装前确保面板厚度符合要求(最小2mm,最大3mm)。
    - 使用合适的扭矩工具(0.8-1Nm)进行紧固,避免过紧或过松导致接触不良。
    - 在高温环境下使用时,注意监控连接器的温度,防止过热导致性能下降。

    兼容性和支持


    该连接器与其他标准M12接口设备具有良好的兼容性。制造商提供了详细的安装说明和使用建议,并提供了相应的安装工具和售后服务,确保用户能够轻松完成安装并获得必要的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不能完全插入 | 确保安装孔位置正确,无异物阻挡 |
    | 插拔时接触不良 | 检查是否有灰尘或杂质进入接口 |
    | 连接器在高湿度环境下无法正常工作 | 确保连接器处于干燥环境,无水汽凝结 |

    总结和推荐


    总体而言,CONEC的这款SAL系列穿板式连接器以其卓越的防护能力、稳定的电流传输和长寿命设计,在工业自动化、通信和医疗设备等众多领域具有广泛应用前景。针对用户的安装和使用需求,制造商提供了详尽的技术文档和支持服务,进一步增强了产品的实用性和可靠性。因此,我强烈推荐该产品用于需要高可靠性和高防护等级的应用场景。

43-01206参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Copper Zinc
针脚数 5pin
长*宽*高 19mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

43-01206厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-01206数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-01206 43-01206数据手册

43-01206封装设计

查看详情并下载
Symbol
Footprint
3D Model
