165X11789X

产品分类: D-Sub 连接器

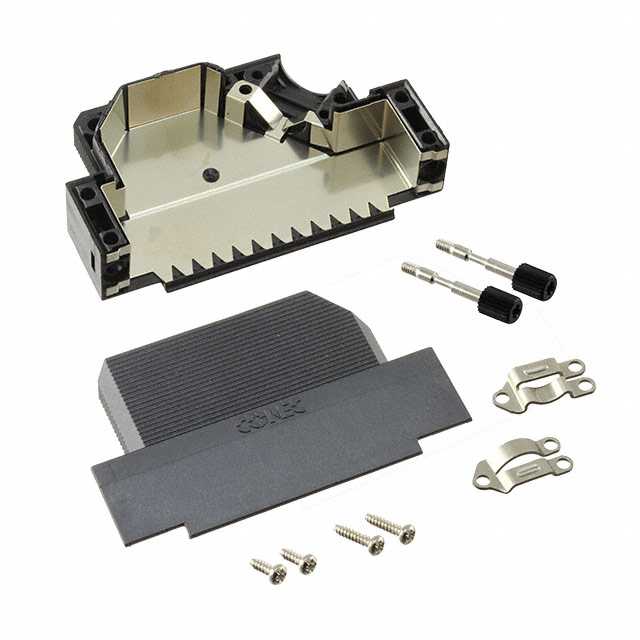

产品描述: D-Sub Backshells,EMI/RFI Shielded Backshell 37pin Polycarbonate (PC) 黑色 69.8mm(长度)*42.15mm(高度)
供应商型号: 165X11789X
供应商: 国内现货
标准整包数: 1
CONEC ELEKTRONISCHE BAUELEMENTE D-Sub 连接器 165X11789X

165X11789X概述


    产品简介


    本产品是一款D-SUB塑料罩(D-SUB Plastic Hood),主要用于连接器系统,以确保信号传输的安全性和可靠性。D-SUB连接器因其高密度的引脚排列而广泛应用于各种电子设备中,如工业控制系统、通信设备、计算机外围设备等。这款塑料罩提供侧电缆进入接口,适用于9至50个引脚的位置数,并且提供带和不带内部屏蔽版本,以适应不同的应用场景需求。

    技术参数


    - 材料:聚碳酸酯黑色或灰色,含玻璃纤维填充
    - 设计:
    - 无屏蔽(Unshielded)
    - 内部屏蔽(Shielded)
    - 紧固方式:金属卡扣螺丝,头部为塑料或金属
    - 插入损耗:屏蔽版本在10 MHz时大于60 dB
    - 包装:散装或单个包装
    | 引脚数 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
    | :: | :: | :: | :: | :: | :: |
    | 09 | 31.30 | 25.00 | 39.15 | 15.00 | 8.00 |
    | 15 | 39.62 | 33.30 | 39.15 | 15.00 | 9.00 |
    | 25 | 53.52 | 47.00 | 39.15 | 15.00 | 11.00 |
    | 37 | 69.80 | 63.50 | 39.15 | 15.00 | 11.00 |
    | 50 | 67.41 | 61.10 | 39.15 | 19.00 | 14.50 |

    产品特点和优势


    - 环保认证:RoHS合规,CSA认证(LR 115000-1),UL认证(E202784)
    - 适用性强:可选黑色或灰色,带或不带内部屏蔽,适应多种应用场景
    - 可靠的连接:金属卡扣螺丝紧固,确保长期稳定连接
    - 屏蔽性能:屏蔽版本具有出色的电磁干扰抑制能力

    应用案例和使用建议


    应用案例:
    - 工业自动化控制面板
    - 计算机网络设备
    - 电信基站
    使用建议:
    - 在安装前检查所有紧固件是否完好,确保屏蔽版本的产品紧密贴合
    - 定期检查屏蔽罩与外壳之间的接触,保持良好的接地效果

    兼容性和支持


    本产品与D-SUB连接器兼容,可在多种设备中使用。供应商提供详细的安装指南和技术支持服务,以确保客户能够顺利使用并维护产品。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查所有紧固件是否正确安装,确认屏蔽版和非屏蔽版的选择是否符合实际需求
    2. 问题:信号传输质量差
    - 解决方案:确认屏蔽版本的产品已经正确安装并接地良好,确保屏蔽罩和接插件的接触面干净无损

    总结和推荐


    综上所述,这款D-SUB塑料罩具有出色的环保认证、可靠的设计和多样的选择,是工业自动化和计算机网络设备的理想选择。其卓越的屏蔽性能和坚固的结构使其成为广泛应用的理想配件。因此,我们强烈推荐此产品用于需要高可靠性信号传输的应用场景。

165X11789X参数

参数
颜色 黑色
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 Polycarbonate (PC)
针脚数 37pin
类型 D-Sub Backshells,EMI/RFI Shielded Backshell
长*宽*高 69.8mm(长度)*42.15mm(高度)
零件状态 在售
包装方式 盒装

165X11789X厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

165X11789X数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE D-Sub 连接器 CONEC ELEKTRONISCHE BAUELEMENTE 165X11789X 165X11789X数据手册

165X11789X封装设计

查看详情并下载
Symbol
Footprint
3D Model
