17-10013

产品分类: 圆形连接器

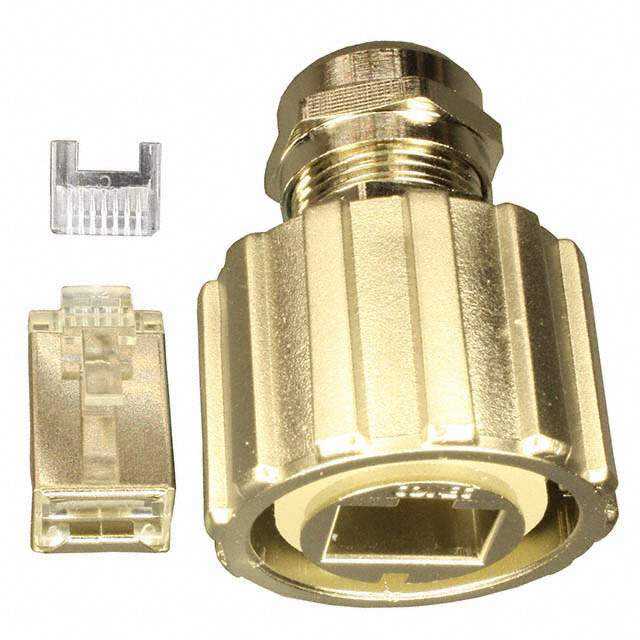

产品描述: CONEC RJ45接口 17系列, 公插RJ45 连接器, 电缆安装型单口, Cat5e
供应商型号: 2281146
供应商: 海外现货
标准整包数: 1
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 17-10013

17-10013概述

    Sealed Industrial Ethernet Circular IP67 RJ45 Connector System 技术手册解析

    1. 产品简介


    Sealed Industrial Ethernet Circular IP67 RJ45 Connector System 是专为工业环境设计的高性能以太网连接器系统。这款连接器具备快速可靠的连接能力,采用符合IEC 61076-3-106标准的卡口耦合机制。其主要功能是通过提供IP67防护等级,确保在严苛环境下的稳定工作。产品主要应用于工业自动化、通信设备、医疗诊断、铁路网络、户外电信系统等多个领域。

    2. 技术参数


    | 参数 | 描述 |

    | 工作电压 | 100V |
    | 接触电阻 | 最大20mΩ |
    | 绝缘电阻 | 500MΩ(最小值,100VDC条件下) |
    | 额定电流 | 最大1.2A(25°C条件下) |
    | 耐压测试 | 1000V DC/60秒(接点到接点);1500V DC/60秒(接点到金属外壳) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 防护等级 | IP67(连接器半体完全对接或覆盖时) |
    | 材质 | PBT、ABS、铜合金、磷青铜、镍、聚碳酸酯、尼龙等 |

    3. 产品特点和优势


    - 防水防尘:提供IP67防护等级,在未对接的情况下仍能防水防尘。
    - 可靠性高:采用符合国际标准的耦合机制,确保连接的可靠性和稳定性。
    - 材料坚固:各种部件选用耐腐蚀、抗冲击的材料,如磷青铜、PBT、尼龙等。
    - 适用广泛:适用于多种工业应用场合,包括工业自动化、医疗设备、铁路网络等。
    - 环保认证:符合RoHS环保标准,确保产品的绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 在铁路网络系统中用于高速列车的数据传输,确保数据在高速运行时的稳定传输。
    - 在工业自动化环境中,连接传感器和控制系统,实现生产过程的远程监控。
    使用建议:
    - 在安装过程中确保连接器完全对接,确保IP67防护等级的有效性。
    - 根据不同的应用场景选择合适的连接器版本(塑料、金属化塑料、锌合金),并进行正确的安装和维护。

    5. 兼容性和支持


    本产品与其他标准RJ45设备兼容,可直接接入工业自动化系统和其他网络设备。厂商提供了详细的安装指导和技术支持,确保客户能够顺利部署和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否完全对接,并确保清洁。 |
    | 防水防尘效果不佳 | 确认密封圈安装正确,且无损坏。 |
    | 数据传输不稳定 | 检查电源和信号线缆是否完好,重新插拔连接器。|

    7. 总结和推荐


    综上所述,Sealed Industrial Ethernet Circular IP67 RJ45 Connector System 以其卓越的防水防尘性能、高可靠性以及广泛的应用场景,成为工业环境下理想的以太网连接解决方案。其丰富的配置选项和强大的技术支持使其在市场上具有显著的竞争优势。因此,我强烈推荐这一产品,特别是对于需要在恶劣环境中实现高效稳定数据传输的应用场景。

17-10013参数

参数
针脚数 8p8c (RJ45, Ethernet)
触头镀层 - 配接 -
类型 Plug
颜色 半透明,透明
端接 -
额定电流 1.2A
外壳材料 Polycarbonate(PC)
长*宽*高 59.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

17-10013厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

17-10013数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 17-10013 17-10013数据手册

17-10013封装设计

查看详情并下载
Symbol
Footprint
3D Model
