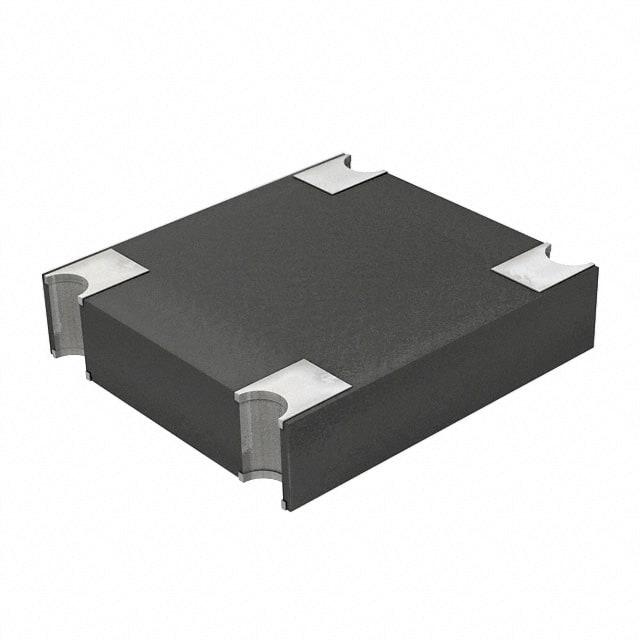

Z4GP206L-HF

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 600V 60A 5μA 2A 贴片安装 5.9mm*5.4mm*1.35mm
供应商型号: Z4GP206L-HF
供应商: 云汉优选
标准整包数: 5000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 Z4GP206L-HF

Z4GP206L-HF概述


    产品简介


    低正向电压(Low VF)表面贴装桥式整流器是Comchip Technology CO., Ltd. 生产的一种高性能电子元器件,广泛应用于各种电力电子系统中。这类器件的主要功能是将交流电转换为直流电,具有高效率、低功耗的特点。它们通常用于电源供应系统、电池充电器和开关电源等领域。

    技术参数


    以下是低正向电压表面贴装桥式整流器的技术规格:
    | 参数 | 符号 | 单位 | Z4GP206L-HF | Z4GP208L-HF | Z4GP210L-HF |
    |
    | 反向峰值电压 | VRRM | V | 600 | 800 | 1000 |
    | 平均正向电流 | I(AV) | A | 2.0 | 2.0 | 2.0 |
    | 峰值正向浪涌电流 | IFSM | A | 60 | 60 | 60 |
    | 正向电压 | VF | V | 0.08 | 0.08 | 0.08 |
    | 反向漏电流 | IRRM | uA | 14.9 | 14.9 | 14.9 |
    | 结温范围 | TJ | °C | -55 to +175 | -55 to +175 | -55 to +175 |
    | 热阻(结到环境) | Rth(JA) | °C/W | 80 | 80 | 80 |
    | 热阻(结到引脚) | Rth(JL) | °C/W | 20 | 20 | 20 |
    | 结电容 | CJ | pF | 35 | 35 | 35 |

    产品特点和优势


    - 低功率损耗,高效率:此系列整流器采用低正向电压设计,显著降低了能耗。
    - 高电流能力:具备处理高达2.0A的电流的能力。
    - 无铅且无卤素:确保产品环保,符合RoHS标准。
    - 机械特性优良:环氧填充的FRP基板有助于提高抗冲击和抗振动能力。
    - 激光标记:确保长期稳定性和准确的极性标识。

    应用案例和使用建议


    应用案例
    - 电源供应系统:在电源适配器中用于将输入的交流电整流为直流电。
    - 电池充电器:用于笔记本电脑和其他便携设备的充电电路。
    - 开关电源:提供可靠的整流功能,适用于各种工业控制设备。
    使用建议
    - 在焊接时应确保焊点均匀分布,以防止局部过热导致损坏。
    - 确保良好的散热措施,特别是在高温环境下工作时。
    - 在电路设计时应考虑其热阻和工作温度范围,确保安全操作。

    兼容性和支持


    - 兼容性:这些整流器可与标准SMT生产线兼容,易于集成到现有系统中。
    - 技术支持:Comchip Technology CO., Ltd. 提供全面的技术支持,包括设计指南、故障排除帮助等。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊或冷焊现象。
    - 解决方案:确保焊接过程中的温度和时间控制得当,避免过快或过慢的冷却速度。
    2. 问题:在高温环境下工作时,性能下降。
    - 解决方案:增加散热措施,如添加散热片或散热风扇,确保器件在正常工作温度范围内运行。
    3. 问题:设备启动时出现不稳定现象。
    - 解决方案:检查电路设计是否合理,确保所有组件的参数匹配,并适当增加滤波电容。

    总结和推荐


    低正向电压表面贴装桥式整流器以其高效、可靠的性能,在电力电子领域中展现出强大的竞争力。这些整流器不仅满足高电流和宽工作温度范围的要求,而且通过采用先进的制造工艺和技术,提供了卓越的性能表现。因此,我们强烈推荐此系列的产品给需要高性能整流解决方案的工程师和设计师们。

Z4GP206L-HF参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 60A
长*宽*高 5.9mm*5.4mm*1.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z4GP206L-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 Z4GP206L-HF Z4GP206L-HF数据手册

Z4GP206L-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.665
15000+ ¥ 1.5787
25000+ ¥ 1.5386
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 8325
直接购买
加入购物车
