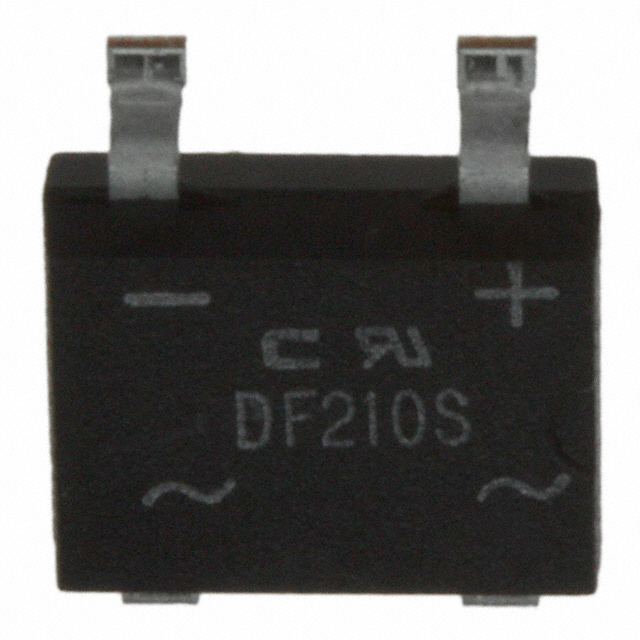

DF210S-G

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 1KV 60A 10μA 2A 贴片安装 8.2mm*6.5mm*2.6mm
供应商型号: 641-DF210S-GTR-ND
供应商: Digi-Key
标准整包数: 1000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 DF210S-G

DF210S-G概述

    SMD Glass Passivated Bridge Rectifiers QW-BBR47 技术手册解析

    产品简介


    SMD Glass Passivated Bridge Rectifiers(表面贴装玻璃钝化桥式整流器)是专为印刷电路板设计的理想选择。这类元器件适用于多种场合,如电源转换、逆变器、电池充电器及各种电子设备中的直流电源转换。其主要功能是在交流电(AC)输入时产生稳定的直流电(DC),并且能够在高电压和大电流环境中保持良好的性能。

    技术参数


    | 参数名称 | 符号 | 单位 | 典型值/范围 |
    ||
    | 最大反复峰值反向电压 | VRRM | V | 1000 |
    | 最大有效值电压 | VRMS | V | 50 - 1000 |
    | 最大直流阻断电压 | VDC | V | 1000 |
    | 最大平均正向整流电流 | IAV | A | 2.0 |
    | 峰值正向浪涌电流 | IFSM | A | 8.3 ms 半正弦波 |
    | 正向压降 | VF | V | 1.1 |
    | 反向电流 | IR | μA | 25 |
    | 工作温度范围 | TJ | °C | -55 至 +150 |
    | 存储温度范围 | TSTG | °C | -55 至 +150 |
    | 最大瞬态热阻抗 | RθJA | °C/W | 40 |

    产品特点和优势


    1. 高可靠性:最大反复峰值反向电压可达1000V,适用于高压环境。
    2. 低损耗:具有低正向压降(1.1V),提高能效。
    3. 强电流处理能力:最大平均正向整流电流为2.0A,峰值正向浪涌电流为8.3ms 半正弦波。
    4. 广泛的工作温度范围:从-55°C到+150°C,确保在极端环境下稳定运行。
    5. 轻量化设计:重量仅0.02盎司,适合空间受限的应用。
    6. 塑料外壳:具备UL 94V-0等级的阻燃性,增加安全性。

    应用案例和使用建议


    - 电源转换器:适用于各类电源转换器,如计算机电源适配器。
    - 逆变器:可在电动车和其他电动设备中使用,提供稳定的直流输出。
    - 电池充电器:适用于各类电池充电系统,确保快速且安全的充电过程。
    使用建议:
    1. 在安装时确保焊点平整,避免焊接不良。
    2. 由于其较强的耐热性,建议在焊接时采用较高的温度,以确保牢固连接。
    3. 针对不同负载条件,应根据实际需要调整整流器的配置。

    兼容性和支持


    - 兼容性:该产品适用于各类标准SMD贴装机,与市场上大多数主流设备兼容。
    - 支持:厂商提供全面的技术支持和售后服务,包括产品说明书、在线技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不牢 | 检查焊接温度和时间,确保达到标准焊接要求。 |
    | 温度过高 | 检查散热装置,确保良好的热管理。 |
    | 输出不稳定 | 检查负载类型和条件,适当调整整流器参数。 |

    总结和推荐


    综上所述,SMD Glass Passivated Bridge Rectifiers QW-BBR47 具有出色的性能和广泛的适用性,尤其适用于需要高效、可靠电源转换的设备。鉴于其卓越的性能和广泛的兼容性,强烈推荐用于各类工业和消费电子应用。

DF210S-G参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 10μA
长*宽*高 8.2mm*6.5mm*2.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

DF210S-G数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 DF210S-G DF210S-G数据手册

DF210S-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3093 ¥ 2.5882
2000+ $ 0.2722 ¥ 2.2779
3000+ $ 0.264 ¥ 2.2089
5000+ $ 0.2523 ¥ 2.1112
7000+ $ 0.243 ¥ 2.0335
10000+ $ 0.2349 ¥ 1.9658
库存: 6996
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2588.2
直接购买
