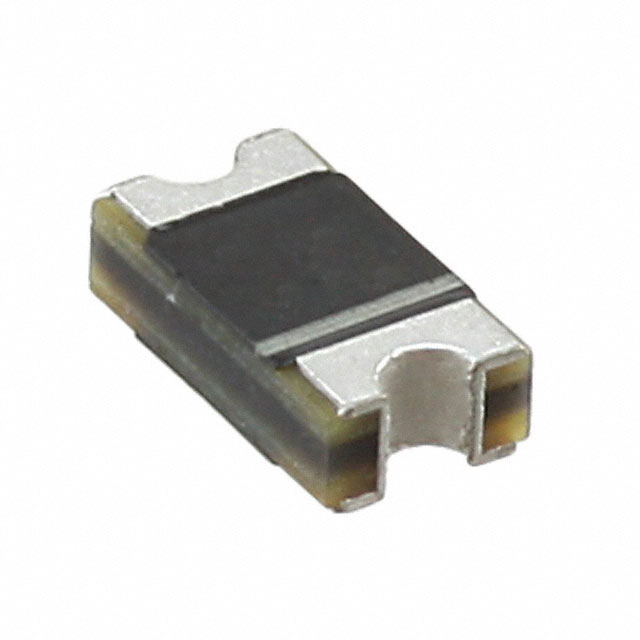

ACURN102-HF

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 400V 30A 50ns 5μA 1A 独立式 1206 贴片安装
供应商型号: ACURN102-HF
供应商: 云汉优选
标准整包数: 3000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 ACURN102-HF

ACURN102-HF概述

    ACURN101-HF 至 ACURN105-HF 超快恢复二极管技术手册

    产品简介


    ACURN101-HF 至 ACURN105-HF 是由 Comchip Technology CO., Ltd. 生产的一系列超快恢复二极管(Ultra Fast Recovery Rectifiers)。这些二极管采用表面贴装(SMD)技术制造,具有低功耗、高效率和高电流承载能力的特点。主要应用于电源管理、通信设备、工业控制和消费电子等领域,适合用于需要快速开关特性的场合。

    技术参数


    | 参数名称 | 符号 | 单位 | ACURN101-HF 到 ACURN105-HF |
    ||
    | 额定重复峰值反向电压 | VRRM | V | 200 - 1000 |
    | 峰值正向浪涌电流 | IFSM | A | 1.0 |
    | 工作结温 | TJ | °C | -65 to +175 |
    | 存储温度 | TSTG | °C | -65 to +175 |
    | 正向电压 | VF | V | 0.98 - 1.70 |
    | 反向恢复时间 | Trr | ns | 50 |
    | 结电容 | CJ | pF | 10 |
    | 热阻 | RθJA | °C/W | 90 |
    | 热阻 | RθJL | °C/W | 40 |

    产品特点和优势


    - 低功耗和高效率:这些二极管具备低功耗和高效率的特性,能够显著减少能量损耗,提高整体系统的效率。
    - 高电流承载能力:具备高达 1.0A 的正向电流承载能力,适合处理大功率负载。
    - 可靠性:通过 AEC-Q101 认证,符合汽车级标准,确保在恶劣环境下依然可靠运行。
    - 无卤素设计:产品符合 RoHS 标准,环保且对人体安全。
    - 坚固耐用:采用塑料封装并带有 UL 94V-0 认证,能够在高温环境中稳定工作。

    应用案例和使用建议


    ACURN101-HF 至 ACURN105-HF 二极管适用于多种高频开关电路和逆变器应用,如电源适配器、直流-交流逆变器和 LED 照明系统。为了充分发挥其性能,建议遵循以下几点:
    - 散热设计:由于热阻较高,应在 PCB 设计时增加铜箔面积以提高散热效果。
    - 正确的焊接方式:使用纯锡电镀端子,焊接时需符合 MIL-STD-750 标准方法。

    兼容性和支持


    这些二极管与标准 SMD 封装设备兼容,易于集成到现有的电路板设计中。Comchip Technology 提供全面的技术支持和售后保障,确保客户在使用过程中获得及时有效的帮助。

    常见问题与解决方案


    - 问题:无法达到预期的正向电流?
    - 解决方案:检查焊接质量及电路连接是否正确。确认是否遵循建议的散热设计。
    - 问题:出现异常的漏电流?
    - 解决方案:确认是否超过了最大额定反向电压,确保正确存储温度。

    总结和推荐


    总体而言,ACURN101-HF 至 ACURN105-HF 系列超快恢复二极管凭借其出色的性能和广泛的应用范围,在电源管理和高频开关电路中表现出色。我们强烈推荐这些产品给需要高效、可靠的电子产品开发工程师和设计师。

ACURN102-HF参数

参数
反向恢复时间 50ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 400V
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ACURN102-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 ACURN102-HF ACURN102-HF数据手册

ACURN102-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.8638
9000+ ¥ 0.8191
15000+ ¥ 0.7983
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2591.4
