首页  >  产品百科  >  XAL1010-102MED

XAL1010-102MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 42MHz 55A 32A 1μH 1.1mΩ ±20% 标准安装,贴片安装 11.3mm*10mm*10mm
供应商型号: XAL1010-102MED
供应商: 国内现货
标准整包数: 1

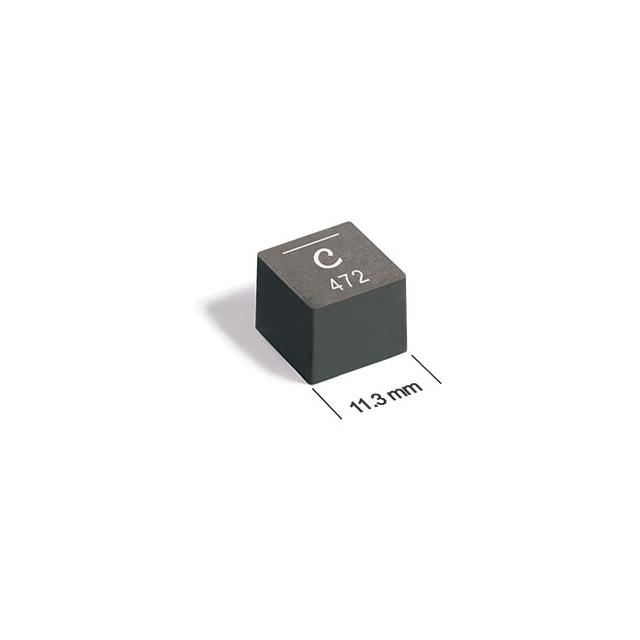

COILCRAFT 贴片电感 XAL1010-102MED

XAL1010-102MED概述

    XAL1010 Shielded Power Inductors 技术手册解析

    产品简介


    XAL1010 系列屏蔽功率电感是 Coilcraft 公司生产的一款高性能、高电流密度的电感器,广泛应用于多种电源管理设备中,如VRM(电压调节模块)和VRD(电压调节器)。这些电感器以其出色的电气性能、高可靠性以及紧凑的设计,在电源转换和过滤应用中表现出色。

    技术参数


    XAL1010 系列屏蔽功率电感的主要技术参数如下:
    | 参数 | 值 |

    | 电感量(µH) | 0.22 至 15 |
    | 直流电阻(mΩ) | 0.45 至 16.9 |
    | 自谐振频率(MHz) | 115 至 8.74 |
    | 饱和电流(A) | 98.8 至 21.8 |
    | 电流限制(Irms,A) | 41.0 至 11.5 |
    这些电感器的工作温度范围为 -40°C 至 +125°C,并符合 AEC-Q200 标准,适用于各种工业和汽车应用。

    产品特点和优势


    1. 高电流承载能力:最高可达 98.8 A,具有非常低的直流电阻(0.45 mΩ),这使得 XAL1010 在高电流应用中表现出色。
    2. AEC-Q200 认证:确保产品在极端温度条件下仍能保持可靠性能,适用于汽车和工业环境。
    3. 软饱和特性:使其特别适合用于 VRM 和 VRD 应用,能够稳定输出电流。
    4. 环保设计:符合 RoHS 标准,且无卤素,适合绿色环保要求较高的应用场合。

    应用案例和使用建议


    XAL1010 系列电感器可以广泛应用于以下几个方面:
    - 电源管理:如 VRM、VRD 中的电感元件。
    - 汽车电子:适用于发动机管理系统、安全气囊系统等。
    - 工业控制:电机驱动和电源转换设备中的滤波元件。
    使用建议:
    - 在进行焊接前,参照 Coilcraft 的焊料指南(Doc 362)进行预处理。
    - 为了更好地利用电感器性能,应根据实际电路布局和电流需求选择合适的型号。
    - 考虑到温度上升会影响电感器性能,建议在实际应用中测试温度变化以确保可靠运行。

    兼容性和支持


    XAL1010 系列电感器在封装和引脚配置上较为灵活,可通过不同的订单代码定制。同时,Coilcraft 提供了详尽的技术文档和支持服务,包括焊接指南、环境测试报告等。

    常见问题与解决方案


    1. Q: 产品是否适用于医疗设备?
    - A: 不得在医疗或高风险应用中使用,除非事先得到 Coilcraft 批准。
    2. Q: 产品如何防止过热?
    - A: 通过温度传感器监控并调整应用条件,必要时使用散热装置。
    3. Q: 如何确保焊接质量?
    - A: 参考 Doc 362 "Soldering Surface Mount Components" 进行预处理,确保焊接质量和可靠性。

    总结和推荐


    XAL1010 系列屏蔽功率电感以其高电流承载能力、低直流电阻和优良的温控性能,成为现代电源管理和工业控制应用的理想选择。虽然价格较高,但其卓越的性能和可靠性使它在市场上具有很高的竞争力。如果您正在寻找一款能在极端环境下可靠工作的电感器,XAL1010 是一个值得考虑的选择。

XAL1010-102MED参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 55A
自谐振频率(SRF) 42MHz
容差 ±20%
直流电阻(DCR) 1.1mΩ
额定电流 32A
长*宽*高 11.3mm*10mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL1010-102MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1010-102MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1010-102MED XAL1010-102MED数据手册

XAL1010-102MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 24.375
300+ ¥ 18.625
1200+ ¥ 17.5
库存: 300
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 2437.5
