XEL4030-222MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 40MHz 6.1A 7.8A 2.2μH 22.1mΩ ±20% SMD 贴片安装 4.3mm(长度)*4.3mm(高度)
供应商型号: XEL4030-222MEC
供应商: 国内现货
标准整包数: 1

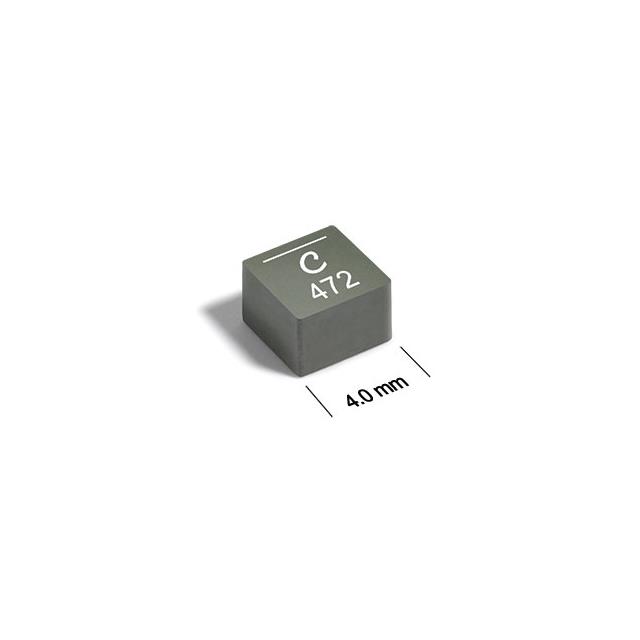

COILCRAFT 贴片电感 XEL4030-222MEC

XEL4030-222MEC概述

    XEL4030 屏蔽功率电感器:产品概述与应用指南

    1. 产品简介


    产品类型:XEL4030 系列屏蔽功率电感器属于高频率电感器,具备低直流电阻(DCR)和超低交流损耗特性。此类电感器主要用于高功率转换电路中,例如开关电源、DC/DC 转换器、计算机服务器和电信设备等。
    主要功能:XEL4030 屏蔽功率电感器具有非常低的 DCR 和极低的 AC 损耗,能够在 2 至 5 MHz 的高开关频率下提供出色的性能。
    应用领域:适用于高功率转换电路,如开关电源、DC/DC 转换器、服务器电源供应系统以及各种电信设备。此外,也适用于需要高电流和高温度稳定性的医疗和工业设备。

    2. 技术参数


    - 标称电感量范围:0.10 μH 至 6.8 μH
    - 直流电阻(DCR):0.8 mΩ 至 67.4 mΩ
    - 串联谐振频率(SRF):典型值为 1 MHz 至 240 MHz
    - 额定电流(Isat):导致电感量下降 30% 的电流,范围为 3.0 A 至 30.0 A
    - 最大电流(Irms):导致 20°C 或 40°C 温度上升的最大电流,范围为 3.9 A 至 30.4 A
    - 封装类型:7 英寸机器可读卷带(500 个组件)或 13 英寸机器可读卷带(2000 个组件)
    - 终端材料:RoHS 合规无铅锡银铜(SnAgCu)或无 RoHS 锡铅(63/37)
    - 工作电压范围:0 至 80 V
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:组件 -55°C 至 +165°C;卷带包装 -55°C 至 +80°C

    3. 产品特点和优势


    - AEC-Q200 认证:适用于汽车电子领域,确保产品质量和可靠性。
    - 极低的 DCR 和 AC 损失:适合高频应用,提升整体能效。
    - 软饱和特性:在高电流条件下表现出良好的稳定性。
    - 耐高温:可在高达 125°C 的环境中正常工作。
    - 优异的热稳定性:能承受多次高温回流焊(3 次,每次 40 秒)。

    4. 应用案例和使用建议


    - 开关电源:XEL4030 在高频开关电源中表现出色,可以提高能量效率,减少发热。
    - 电信设备:用于无线基站和路由器等设备,提供稳定的电流输出,延长设备寿命。
    - 服务器电源:适用于数据中心的服务器电源,确保高效稳定的电力供应。
    使用建议:
    - 根据具体应用场景选择合适的电感器型号,根据负载需求调整电路设计。
    - 在 PCB 布局时,确保适当的布线和组件放置以减少寄生电容和电感效应。
    - 在高频应用中,考虑电感器的寄生参数对整体电路的影响,进行合理的补偿设计。

    5. 兼容性和支持


    XEL4030 屏蔽功率电感器兼容市面上主流的高功率转换电路板设计,支持标准 SMD 组件焊接工艺。Coilcraft 提供详尽的技术文档和在线工具,帮助用户轻松集成到现有系统中。

    6. 常见问题与解决方案


    - Q: 如何测试电感器的 DCR?
    A: 使用微欧姆表进行测量。Coilcraft 提供详细的测试步骤和方法。
    - Q: 电感器在不同温度下的性能如何?
    A: 不同温度下电感器的性能可以通过查阅手册中的温升曲线来确定。Coilcraft 推荐在实际应用环境中进行验证。
    - Q: 电感器能否经受住反复的高温回流焊?
    A: 可以,XEL4030 通过了三次高温回流焊的测试,每次 40 秒,温度为 260°C。

    7. 总结和推荐


    总结:XEL4030 屏蔽功率电感器凭借其优秀的电气性能和可靠的物理特性,在高频高功率转换电路中展现出卓越的表现。其 AEC-Q200 认证进一步确保了其在严苛工业和汽车应用中的适用性。
    推荐:鉴于其出色的性能和广泛的应用场景,我们强烈推荐 XEL4030 用于高功率转换电路的设计中。它不仅能够显著提高系统的整体性能,还能保证长期稳定可靠的工作。

XEL4030-222MEC参数

参数
容差 ±20%
直流电阻(DCR) 22.1mΩ
额定电流 7.8A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 6.1A
自谐振频率(SRF) 40MHz
长*宽*高 4.3mm(长度)*4.3mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XEL4030-222MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XEL4030-222MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XEL4030-222MEC XEL4030-222MEC数据手册

XEL4030-222MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 10.375
500+ ¥ 9.4375
2000+ ¥ 9
库存: 7921
起订量: 100 增量: 500
交货地:
最小起订量为:100
合计: ¥ 1037.5
