首页  >  产品百科  >  0302CS-13NXJRW

0302CS-13NXJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 6.94GHz 480mA 53@900MHz 13nH 230mΩ ±5% 0302 标准安装,贴片安装 860μm*530μm*450μm
供应商型号: 0302CS-13NXJRW
供应商: 期货订购
标准整包数: 1

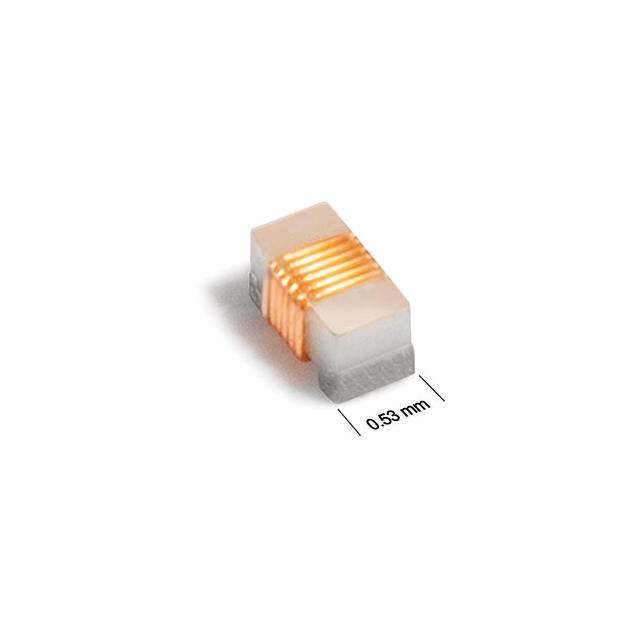

COILCRAFT 贴片电感 0302CS-13NXJRW

0302CS-13NXJRW概述


    产品简介


    本手册介绍了Coilcraft公司生产的0302CS系列贴片电感器。这些电感器采用陶瓷芯材料,具有小型化的特点,尺寸仅为0.034英寸 x 0.021英寸(0.86毫米 x 0.53毫米)。它们适用于广泛的应用领域,如无线通信、电源管理、滤波器、高频电路设计等。该系列电感器提供了多种电感值(从0.67 nH到100 nH),以满足不同设计需求。

    技术参数


    | 参数 | 规格 |

    | 电感范围 | 0.67 nH 到 100 nH |
    | 公差 | ±5% |
    | 最高直流电阻 | ≤0.43 欧姆 |
    | 自谐振频率(SRF) | 高于10.67 GHz |
    | 额定电流(Irms) | 30°C 温升电流高达370 mA |
    | 工作温度范围 | -40°C 至 +125°C |
    | 最大耐热温度 | +155°C |
    | 环境温度系数(TCL) | +25 到 +125 ppm/°C |
    | 防潮等级(MSL) | 1级 |

    产品特点和优势


    - 小型化:尺寸仅为0.034英寸 x 0.021英寸(0.86毫米 x 0.53毫米),比同类0402CS电感器小20%。
    - 高Q值:最高可达131(2.4 GHz时)。
    - 高自谐振频率:SRF值高于10.67 GHz。
    - 宽电感范围:提供从0.67 nH到100 nH共45种电感值,满足多种应用需求。
    - 环境友好:符合RoHS标准且无卤素,适合绿色制造要求。
    - 高可靠性:具有良好的热稳定性和湿度稳定性,可承受多达三次40秒的回流焊(+260°C)。

    应用案例和使用建议


    应用场景:
    - 无线通信:用于手机、路由器、蓝牙模块等设备的射频前端。
    - 电源管理:作为滤波器或储能元件,提高电源效率。
    - 高频电路设计:应用于各种高频放大器和振荡器中。
    使用建议:
    - 优化布局:尽量减少引线长度,避免引入寄生电容,以提高电感器的性能。
    - 环境考虑:注意控制环境温度,防止超过最大耐热温度。
    - 焊接工艺:建议参考文档362《表面贴装组件焊接指南》进行焊接操作,确保焊接质量。

    兼容性和支持


    - 兼容性:该系列产品兼容广泛的应用板和电路设计,适合于大多数电子设备。
    - 技术支持:提供技术支持和维护服务,用户可通过电话或官网获取帮助。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:如何确定所需电感值?
    - 解决方案:根据具体电路需求计算所需的电感值,也可以通过试错法选择最合适的电感值。
    - 问题:如何正确安装电感器?
    - 解决方案:严格按照焊接指南进行焊接操作,使用机器准备好的7英寸卷带包装。
    - 问题:如何判断电感器是否损坏?
    - 解决方案:使用LCR测试仪测量电感值和直流电阻,与规格书中的数据对比。

    总结和推荐


    综上所述,0302CS系列电感器凭借其小型化、高Q值、高自谐振频率、宽电感范围等优点,非常适合用于高频电路、无线通信和电源管理等领域。此外,其出色的环境适应性和可靠性也使其在市场上具有很强的竞争力。我们强烈推荐该产品用于需要高性能电感器的设计中。

0302CS-13NXJRW参数

参数
自谐振频率(SRF) 6.94GHz
容差 ±5%
直流电阻(DCR) 230mΩ
额定电流 480mA
Q值 53@900MHz
测试频率 250MHz
电感值 13nH
饱和电流(LSAT) -
长*宽*高 860μm*530μm*450μm
通用封装 0302
安装方式 标准安装,贴片安装
应用等级 工业级
包装方式 卷带包装

0302CS-13NXJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0302CS-13NXJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0302CS-13NXJRW 0302CS-13NXJRW数据手册

0302CS-13NXJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 11.9691
500+ ¥ 11.5088
1500+ ¥ 11.0484
3000+ ¥ 10.5881
库存: 1000
起订量: 100 增量: 1
交货地:
最小起订量为:10
合计: ¥ 119.69
直接购买
加入购物车
