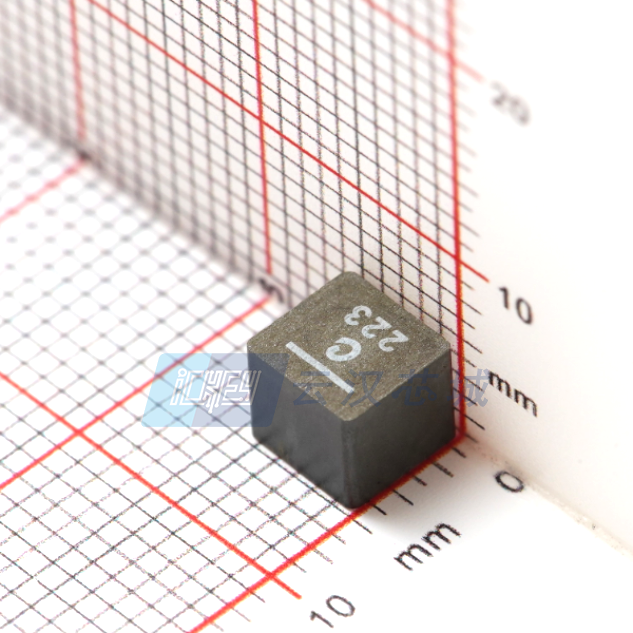

XAL5050-223MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 11MHz 3.6A 3.4A 22μH 99.65mΩ ±20% 标准安装,贴片安装 5.48mm*5.28mm*5.1mm
供应商型号: 14M-XAL5050-223MEC
供应商: 云汉优选
标准整包数: 1
COILCRAFT 贴片电感 XAL5050-223MEC

XAL5050-223MEC概述

    Shielded Power Inductors – XAL50xx 技术手册

    1. 产品简介


    Shielded Power Inductors – XAL50xx 是一种高性能的电感器,适用于各种电源转换和滤波应用。这些电感器通过屏蔽设计提供优秀的电磁干扰(EMI)抑制能力,适合用于开关电源、DC-DC 转换器、电信设备及工业自动化控制系统等领域。

    2. 技术参数


    | 参数 | 值 |

    | 工作电压范围 | 0 – 60 V |
    | 工作温度范围 | –40°C 到 +125°C |
    | 最大零件温度 | +165°C (环境温度+温升) |
    | 电流范围 | 见下表 |
    | 额定电流 | 见下表 |
    | 电阻值 | 见下表 |
    | 自谐振频率 | 见下表 |
    | 引脚封装 | 7” 机器可操作卷盘 |
    | 合规标准 | RoHS 合规,无卤素 |
    | 热应力耐受 | 最多三次 40 秒的 +260°C 回流焊接,每周期后冷却至室温 |
    典型规格
    | 零件编号 | 电感值 (µH) | 直流电阻 (mΩ) | 自谐振频率 (MHz) | 电流降额 20°C 温升 (A) | 电流降额 40°C 温升 (A) |
    |
    | XAL5030-161ME | 0.16 | 2.15 | 2.36 | 183 | 31.0 |
    | XAL5030-331ME | 0.33 | 3.20 | 3.52 | 108 | 26.0 |
    | XAL5030-601ME | 0.60 | 4.11 | 4.52 | 75 | 19.8 |
    | XAL5030-801ME | 0.80 | 5.14 | 5.65 | 63 | 18.5 |
    | XAL5030-102ME | 1.0 | 8.50 | 9.40 | 68 | 14.0 |
    | XAL5030-122ME | 1.2 | 11.40 | 12.40 | 45 | 12.5 |
    | XAL5030-222ME | 2.2 | 13.20 | 14.50 | 38 | 9.2 |
    | XAL5030-332ME | 3.3 | 21.20 | 23.30 | 28 | 8.7 |
    | XAL5030-472ME | 4.7 | 36.00 | 40.00 | 23 | 6.7 |
    | XAL5050-472ME | 4.7 | 21.95 | 24.15 | 29 | 6.6 |
    | XAL5050-562ME | 5.6 | 23.45 | 25.80 | 25 | 6.3 |
    | XAL5050-682ME | 6.8 | 26.75 | 29.45 | 21 | 6.0 |
    | XAL5050-822ME | 8.2 | 31.75 | 34.95 | 18 | 5.6 |
    | XAL5050-103ME | 10 | 40.90 | 45.00 | 15 | 4.9 |
    | XAL5050-153ME | 15 | 69.70 | 76.70 | 13 | 3.7 |
    | XAL5050-223ME | 22 | 90.60 | 99.65 | 11 | 3.6 |

    3. 产品特点和优势


    Shielded Power Inductors – XAL50xx 具有以下几个显著特点:
    - 高电流能力:XAL50xx 系列能够处理高达数十安培的电流,适合高功率需求的应用。
    - 低直流电阻 (DCR):出色的 DCR 性能确保更低的能量损失,提高效率。
    - 软饱和特性:具有优异的软饱和性能,使得 XAL50xx 在大电流下的性能稳定可靠。
    - 符合行业标准:符合 AEC-Q200 标准,并通过了严格的 RoHS 和无卤素认证。
    - 卓越的温度稳定性:能够在 -40°C 至 +125°C 的极端环境中正常工作,并且具备 +165°C 的最大温度耐受能力。

    4. 应用案例和使用建议


    XAL50xx 系列常用于工业和通信领域的电源系统中。例如,在开关电源中,它可以有效地减少电磁干扰,确保稳定的输出电压。此外,它还可以用于 DC-DC 转换器以实现高效能的电源转换。
    使用建议:
    - 根据具体应用场景选择合适的电感值,避免电流超过最大允许值。
    - 注意散热管理,特别是在大电流应用中,确保 PCB 设计能够有效散热。

    5. 兼容性和支持


    XAL50xx 系列电感器与现有的多数电路板设计兼容。用户可以通过 Coilcraft 官方网站获取更多技术支持和文档资源。Coilcraft 提供在线工具和软件帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高电流时电感值降低 | 确保电流不超过额定值,检查散热情况 |
    | 热应力导致损坏 | 按照规定的回流焊接条件进行组装 |
    | PCB 洗涤过程中损坏 | 参考 MIL-STD-202 方法进行测试 |

    7. 总结和推荐


    总结:Shielded Power Inductors – XAL50xx 系列电感器凭借其高电流处理能力、低直流电阻和卓越的软饱和特性,成为市场上的一款非常优秀的产品。这些特性使其在工业控制和电源转换应用中表现出色。
    推荐:鉴于其优异的技术参数和广泛的应用场景,强烈推荐 XAL50xx 系列电感器给需要高性能电感器的设计工程师。

XAL5050-223MEC参数

参数
直流电阻(DCR) 99.65mΩ
额定电流 3.4A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 3.6A
自谐振频率(SRF) 11MHz
容差 ±20%
长*宽*高 5.48mm*5.28mm*5.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装
