XAL1010-222MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 22MHz 34A 24.5A 2.2μH 2.8mΩ ±20% 标准安装,贴片安装 11.3mm*10mm*10mm
供应商型号: XAL1010-222MED
供应商: 国内现货
标准整包数: 1

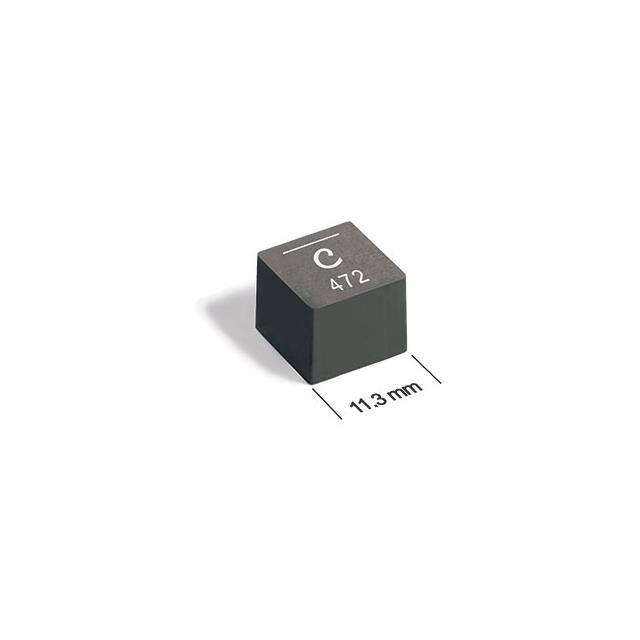

COILCRAFT 贴片电感 XAL1010-222MED

XAL1010-222MED概述

    XAL1010 Shielded Power Inductors

    1. 产品简介


    XAL1010系列是 Coilcraft 公司生产的一系列屏蔽型功率电感器,具有高电流承载能力和低直流电阻(DCR)。这些电感器广泛应用于各种电力转换电路中,如VRM(Voltage Regulator Module)和VRD(Voltage Regulator Driver),适用于需要高效能、高可靠性的电源系统设计。

    2. 技术参数


    以下是XAL1010系列的主要技术参数:
    | Part Number | Inductance (µH) | DCR (mΩ) | SRF (MHz) | Isat (A) | Irms (A) |
    |
    | XAL1010-221ME | 0.22 | 0.45 | 115 | 98.8 | 41.0 |
    | XAL1010-451ME | 0.45 | 0.65 | 66 | 70.5 | 40.0 |
    | XAL1010-681ME | 0.68 | 0.87 | 53 | 62.0 | 36.0 |
    | XAL1010-102ME| 1.0 | 1.00 | 42 | 55.0 | 32.0 |
    | XAL1010-152ME| 1.5 | 1.60 | 33 | 36.6 | 31.0 |
    | XAL1010-222ME| 2.2 | 2.55 | 22 | 34.0 | 24.5 |
    | XAL1010-332ME| 3.3 | 3.70 | 21 | 27.4 | 18.2 |
    | XAL1010-472ME| 4.7 | 5.20 | 19 | 25.4 | 17.5 |
    | XAL1010-562ME| 5.6 | 6.30 | 16 | 23.6 | 15.7 |
    | XAL1010-682ME| 6.8 | 8.10 | 14 | 21.8 | 14.0 |
    | XAL1010-822ME| 8.2 | 11.70 | 12 | 18.3 | 12.9 |
    | XAL1010-103ME| 10 | 13.40 | 11 | 17.5 | 11.5 |
    | XAL1010-153ME| 15 | 16.90 | 9 | 15.5 | 9.9 |

    3. 产品特点和优势


    - 高电流承载能力:部分型号最高可达98.8A,非常适用于大电流应用。
    - 低直流电阻:典型值为0.45mΩ,有效减少功率损耗。
    - AEC-Q200认证:符合严格的汽车电子标准,工作温度范围为-40°C到+125°C。
    - 软饱和特性:特别适合VRM和VRD应用,提供稳定性能。
    - 环境友好:RoHS合规,无卤素,环保安全。

    4. 应用案例和使用建议


    XAL1010系列电感器常见于以下几个应用场景:
    - 电源模块:如笔记本电脑、服务器和通信设备的电源管理模块。
    - 电机驱动器:用于电机的滤波和能量储存。
    - LED驱动器:提供稳定的电流输出,确保LED亮度稳定。
    使用建议:
    - 确保安装环境温度不超过规定范围,避免过热损坏。
    - 根据具体应用选择合适的电感值,以获得最佳性能。
    - 遵循手册中的焊接指南,确保可靠连接。

    5. 兼容性和支持


    XAL1010系列电感器设计兼容大多数主流PCB组装工艺。Coilcraft公司提供了详尽的技术支持文档,包括焊接指南和清洗指南,确保用户能够顺利进行装配和维护。

    6. 常见问题与解决方案


    1. 问题:电感器发热严重
    - 解决方案:检查pcb布局是否合理,特别是导线宽度和散热路径。必要时可增加散热片以改善散热。
    2. 问题:电感器饱和
    - 解决方案:确认所选电感器的饱和电流是否满足应用需求,必要时更换更高额定值的型号。
    3. 问题:焊接不良
    - 解决方案:参考手册中的焊接指南,确保焊接温度和时间控制得当。

    7. 总结和推荐


    XAL1010系列屏蔽型功率电感器凭借其高电流承载能力、低直流电阻和良好的环境适应性,在多种电力应用中表现出色。无论是用于电源管理系统还是电机驱动,它们都能提供稳定可靠的性能。强烈推荐给需要高效、高性能电感器的应用项目。
    若需进一步技术支持或订购相关产品,请联系Coilcraft的全球销售团队。
    销售联系方式:
    - US +1-847-639-6400
    - UK +44-1236-730595
    - Taiwan +886-2-2264 3646
    - China +86-21-6218 8074
    - Singapore + 65-6484 8412

XAL1010-222MED参数

参数
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 34A
自谐振频率(SRF) 22MHz
容差 ±20%
直流电阻(DCR) 2.8mΩ
额定电流 24.5A
长*宽*高 11.3mm*10mm*10mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL1010-222MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1010-222MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1010-222MED XAL1010-222MED数据手册

XAL1010-222MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 28.75
300+ ¥ 22.5
1200+ ¥ 20
库存: 300
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 2875
