首页  >  产品百科  >  0603DC-6N8XJRW

0603DC-6N8XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 5.1GHz 2.58A 100@900MHz 6.8nH 48mΩ ±5% 0603 贴片安装 1.7mm*990μm*890μm
供应商型号: 0603DC-6N8XJRW
供应商: 国内现货
标准整包数: 1

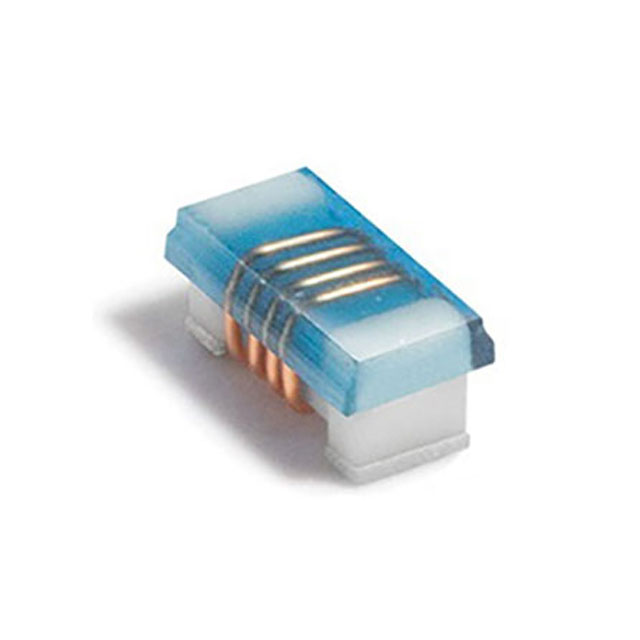

COILCRAFT 贴片电感 0603DC-6N8XJRW

0603DC-6N8XJRW概述

    Chip Inductors - 0603DC Series (1608) 技术手册

    产品简介


    0603DC系列(1608)陶瓷线绕芯片电感是专为高可靠性应用设计的电感器。该系列产品具有45种不同的电感值,范围从2.7 nH到470 nH,能够满足各种高频电路的需求。这些电感器适用于通信、消费电子、医疗设备等多个领域,尤其适合用于无线通信、电源管理和信号处理系统。

    技术参数


    - 产品类型:0603陶瓷线绕芯片电感
    - 电感范围:2.7 nH至470 nH
    - SRF(自谐振频率):高达11.4 GHz
    - 温度系数:+25至+125 ppm/°C
    - 最大电流:
    - 25°C:40°C温升时的最大电流
    - 85°C:最大电流
    - 125°C:最大电流
    - 重量:3至4毫克
    - 尺寸:
    - 长度:0.067英寸/1.7毫米
    - 宽度:0.039英寸/0.99毫米
    - 高度:0.035英寸/0.89毫米
    - 耐热性:工作温度范围为-40°C至+125°C,存储温度为-40°C至+140°C
    - 焊接耐热性:最大三次40秒回流焊(+260°C)
    - 湿敏等级:1级(湿度敏感度等级)

    产品特点和优势


    - 高自谐振频率:高达11.4 GHz,适用于高频应用。
    - 宽广的温度范围:支持-40°C至+125°C的工作温度范围,适应恶劣环境。
    - RoHS合规:无卤素材料,符合环保要求。
    - 多种电感值:提供45种不同的电感值选择,以满足不同应用场景的需求。
    - 高Q值:在多个频率点上表现出高Q值,保证良好的滤波性能。

    应用案例和使用建议


    - 通信领域:可用于手机、路由器、无线模块等高频信号传输设备,提高信号质量。
    - 电源管理:适用于电源转换器、直流-直流变换器中,提供稳定的电感值。
    - 医疗设备:适用于医疗设备的信号过滤和滤波,确保设备的稳定运行。
    使用建议:
    - 在高温环境下使用时,需要考虑散热设计,以避免过热导致性能下降。
    - 在焊接过程中,严格遵守焊接规范,防止因焊接不均导致的损坏。

    兼容性和支持


    - 兼容性:该系列产品可与常见的SMT贴片设备兼容,便于集成到现有设计中。
    - 技术支持:Coilcraft公司提供了丰富的文档和技术支持资源,包括焊接指南、PCB清洗测试报告等。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工艺参数,确保符合规范;使用适当的焊锡膏和焊接温度。
    2. 问题:电感值不稳定。
    - 解决方案:确认焊接后冷却过程,确保电感器稳定;检查焊接设备是否有故障。
    3. 问题:产品在高温环境下表现不佳。
    - 解决方案:优化散热设计,使用散热片或其他冷却装置。

    总结和推荐


    0603DC系列电感器是一款高性能、多功能的陶瓷线绕芯片电感。它在高频率和宽温度范围内的优异表现使其成为高频通信、电源管理和医疗设备领域的理想选择。结合其卓越的电气性能、广泛的兼容性和强大的技术支持,推荐在上述应用场景中使用。如果您对本产品有任何疑问,欢迎访问官方网站或联系我们的技术支持团队获取更多帮助。

0603DC-6N8XJRW参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 5.1GHz
容差 ±5%
直流电阻(DCR) 48mΩ
额定电流 2.58A
Q值 100@900MHz
测试频率 250MHz
电感值 6.8nH
长*宽*高 1.7mm*990μm*890μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

0603DC-6N8XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603DC-6N8XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603DC-6N8XJRW 0603DC-6N8XJRW数据手册

0603DC-6N8XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.6013
500+ ¥ 13.0781
1500+ ¥ 12.555
3000+ ¥ 12.0319
库存: 4469
起订量: 100 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 136.01
