XFL2010-104MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 11MHz 172mA 100μH 6.98Ω ±20% 贴片安装 2.2mm(长度)*2.1mm(高度)
供应商型号: XFL2010-104MEC
供应商: 国内现货
标准整包数: 1

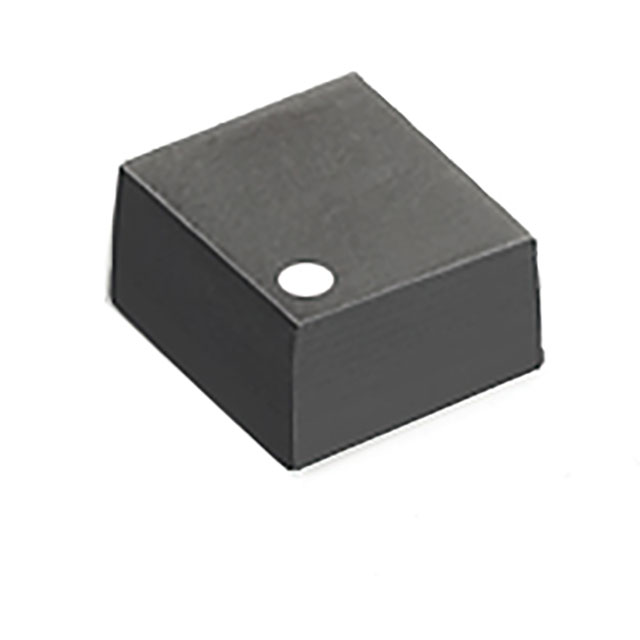

COILCRAFT 贴片电感 XFL2010-104MEC

XFL2010-104MEC概述

    Shielded Power Inductors XFL2010 系列技术手册

    产品简介


    Shielded Power Inductors XFL2010 系列为超微型磁屏蔽功率电感器,具有极低的直流电阻(DCR)、出色的电流承载能力和软饱和特性。这些电感器专为高可靠性应用设计,符合 AEC-Q200 Grade 1 标准(工作温度范围:-40°C 至 +125°C),适用于医疗、汽车、工业控制等多个领域的电源管理和电磁干扰抑制。

    技术参数


    以下为 Shielded Power Inductors XFL2010 系列的主要技术参数:
    | 零件编号 | 电感值(µH) | DCR (Ω) | 谐振频率(MHz) | Isat (A) | Irms (A) |
    |
    | XFL2010-400ME | 0.04 | 0.012 | 2200 | 5.50 | 3.40 |
    | XFL2010-121ME | 0.12 | 0.017 | 730 | 3.00 | 2.70 |
    | XFL2010-221ME | 0.22 | 0.020 | 400 | 2.10 | 2.30 |
    | XFL2010-381ME | 0.38 | 0.028 | 280 | 1.70 | 2.10 |
    | XFL2010-601ME | 0.60 | 0.047 | 200 | 1.30 | 1.75 |
    | XFL2010-821ME | 0.82 | 0.052 | 160 | 1.05 | 1.60 |
    | XFL2010-102ME | 1.0 | 0.072 | 130 | 0.95 | 1.30 |
    | XFL2010-152ME | 1.5 | 0.100 | 110 | 0.75 | 1.15 |
    | XFL2010-222ME | 2.2 | 0.136 | 90 | 0.70 | 1.00 |
    | XFL2010-332ME | 3.3 | 0.185 | 65 | 0.60 | 0.88 |
    | XFL2010-472ME | 4.7 | 0.278 | 60 | 0.42 | 0.68 |
    | XFL2010-682ME | 6.8 | 0.352 | 50 | 0.39 | 0.58 |
    | XFL2010-822ME | 8.2 | 0.445 | 40 | 0.38 | 0.56 |
    | XFL2010-103ME | 10 | 0.517 | 36 | 0.29 | 0.51 |
    | XFL2010-183ME | 18 | 1.02 | 29 | 0.245 | 0.34 |
    | XFL2010-223ME | 22 | 1.30 | 23 | 0.190 | 0.31 |
    | XFL2010-333ME | 33 | 1.86 | 18 | 0.160 | 0.26 |
    | XFL2010-473ME | 47 | 2.53 | 16 | 0.130 | 0.25 |
    | XFL2010-563ME | 56 | 3.18 | 15 | 0.120 | 0.20 |
    | XFL2010-683ME | 68 | 3.46 | 13 | 0.110 | 0.19 |
    | XFL2010-823ME | 82 | 5.05 | 12 | 0.096 | 0.16 |
    | XFL2010-104ME | 100 | 6.07 | 11 | 0.092 | 0.15 |
    | XFL2010-224ME | 220 | 11.88 | 6 | 0.060 | 0.11 |

    产品特点和优势


    - 超小型设计:Shielded Power Inductors XFL2010 系列采用超微型磁屏蔽结构,特别适合空间受限的应用。
    - 低 DCR 和高电流承载能力:这些电感器具有极低的直流电阻和出色的电流承载能力,确保了高效的电力传输和低功耗。
    - 软饱和特性:在大电流条件下,电感器的磁饱和特性较软,有助于维持稳定的工作状态。
    - 高可靠性:AEC-Q200 认证确保其在恶劣环境下依然保持高性能。
    - 环保材料:符合 RoHS 和无卤素标准,适合绿色制造需求。

    应用案例和使用建议


    Shielded Power Inductors XFL2010 系列广泛应用于多种电源管理场景,例如:
    - 开关电源:用于输出滤波,减少纹波电压。
    - EMI 滤波:抑制电磁干扰,提高系统稳定性。
    - DC/DC 转换器:用于储能和滤波。
    使用建议:
    - 温度管理:在高电流负载下,应考虑散热措施,确保工作温度不超过 +125°C。
    - 合理选型:根据具体应用选择合适的电感值,以满足电流和温度要求。

    兼容性和支持


    Shielded Power Inductors XFL2010 系列与各种主流电路板设计兼容,可与其它常用电子元件无缝集成。Coilcraft 提供全面的技术支持,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 如何选择合适的电感值?
    - 根据应用所需的电流和频率范围来选择电感值。建议参考制造商提供的典型 L vs. 电流曲线。
    2. 温度上升过快怎么办?
    - 优化电路布局,增加散热片或使用更高效的散热策略。必要时可以考虑降低电流负载。
    3. 焊接时应注意什么?
    - 在焊接前,参照 Coilcraft 的焊接表面贴装组件指南(Doc 362),以避免损坏组件。

    总结和推荐


    Shielded Power Inductors XFL2010 系列以其小巧的尺寸、卓越的电气特性和高可靠性,成为多种高要求应用的理想选择。无论是医疗设备、汽车电子还是工业控制系统,这些电感器都能提供稳定的性能和可靠的操作。强烈推荐在需要高效电源管理和优异电磁兼容性的场合使用此系列产品。
    更多详细信息和技术支持,请访问 [Coilcraft 官方网站](https://www.coilcraft.com/)。

XFL2010-104MEC参数

参数
饱和电流(LSAT) 172mA
自谐振频率(SRF) 11MHz
容差 ±20%
直流电阻(DCR) 6.98Ω
额定电流 -
Q值 -
测试频率 1MHz
电感值 100μH
长*宽*高 2.2mm(长度)*2.1mm(高度)
安装方式 贴片安装
零件状态 在售

XFL2010-104MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XFL2010-104MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XFL2010-104MEC XFL2010-104MEC数据手册

XFL2010-104MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 38.0835
500+ ¥ 36.6188
1500+ ¥ 35.154
3000+ ¥ 33.6893
库存: 1993
起订量: 36 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 380.83
