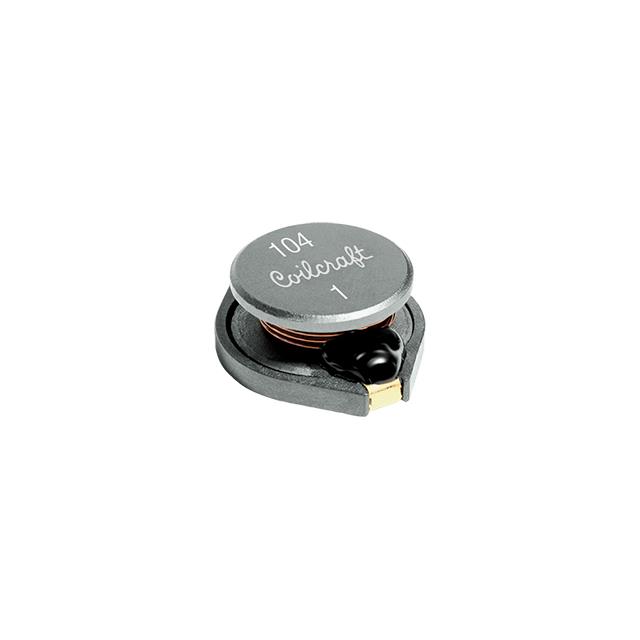

DO5022P-473MLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 9MHz 4.7A 47μH 86mΩ ±20% 贴片安装 18.54mm*15.24mm*7.11mm
供应商型号: DO5022P-473MLD
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 DO5022P-473MLD

DO5022P-473MLD概述

    # Coilcraft SMT Power Inductors – DO5022P 系列技术手册

    1. 产品简介


    Coilcraft SMT Power Inductors – DO5022P 系列是一款专为高效能功率转换设计的表面贴装电感器。该系列具有宽广的电感值范围(1 μH 至 1000 μH),适用于多种应用场景,如DC-DC转换器、滤波器、DC连接器等。产品采用优质的铁氧体芯材,具有出色的电流承载能力,能够有效降低功耗并提高效率。

    2. 技术参数


    以下是 DO5022P 系列的技术参数概览:
    | 参数 | 值 |

    | 核心材料 | 铁氧体 |
    | 电感值范围 | 1 μH 至 1000 μH |
    | 容差 | 10% 或 20% |
    | 工作频率 | 最高至 13 MHz |
    | 额定电流 | 最大 28.8 A |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大温度 | +125°C |
    | 电阻率 | 0.009 Ω 至 1.8 Ω |
    这些参数使 DO5022P 系列电感器在高压和高频环境下表现出色,适合广泛的应用需求。

    3. 产品特点和优势


    - 卓越的电流承载能力:最大额定电流高达 28.8 A,满足高电流应用需求。
    - 低直流电阻:通过优化设计,减少了能量损耗,提升了整体效率。
    - 高稳定性:经过严格的测试和验证,在高温和高频率下表现稳定。
    - 兼容性强:可广泛应用于各种电源管理和信号处理系统。

    4. 应用案例和使用建议


    DO5022P 系列电感器常用于以下场景:
    - DC-DC 转换器
    - 滤波器
    - 电源管理模块
    在使用过程中,建议:
    - 确保电路设计符合产品的额定电流和电压要求。
    - 注意环境温度,避免超出最高工作温度限制。

    5. 兼容性和支持


    DO5022P 系列电感器与主流的 PCB 设计工具兼容,并提供详细的参考文档和技术支持。Coilcraft 提供全球化的销售和服务网络,包括美国、英国、台湾、中国和新加坡等地,确保客户获得及时的服务和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不稳定 | 确认安装环境是否符合要求 |
    | 温度过高 | 减少负载电流或改善散热措施 |
    | 无法焊接 | 使用适当的焊料和温度控制 |

    7. 总结和推荐


    Coilcraft SMT Power Inductors – DO5022P 系列凭借其卓越的性能、可靠性和广泛的适用性,在市场上具有很强的竞争力。推荐在需要高效能电感器的应用中优先考虑此系列产品。对于寻求高性能电感器解决方案的设计工程师,这款产品无疑是一个理想选择。
    联系 Coilcraft 销售部门以获取更多详细信息:
    - 美国:+1-847-639-6400
    - 英国:+44-1236-730595
    - 台湾:+886-2-2264 3646
    - 中国:+86-21-6218 8074
    - 新加坡:+65-6484 8412
    版权所有 © Coilcraft Inc. 2021

DO5022P-473MLD参数

参数
容差 ±20%
直流电阻(DCR) 86mΩ
额定电流 -
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 4.7A
自谐振频率(SRF) 9MHz
长*宽*高 18.54mm*15.24mm*7.11mm
安装方式 贴片安装
包装方式 卷带包装

DO5022P-473MLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

DO5022P-473MLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT DO5022P-473MLD DO5022P-473MLD数据手册

DO5022P-473MLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.9756
2000+ ¥ 10.4159
4000+ ¥ 10.0274
库存: 2750
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 10.97
直接购买
加入购物车
