DO3316P-153MLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 27MHz 3A 3.1A 15μH 46mΩ ±20% 标准安装,贴片安装 12.95mm*9.4mm*5.21mm
供应商型号: DO3316P-153MLD
供应商: 云汉优选
标准整包数: 1

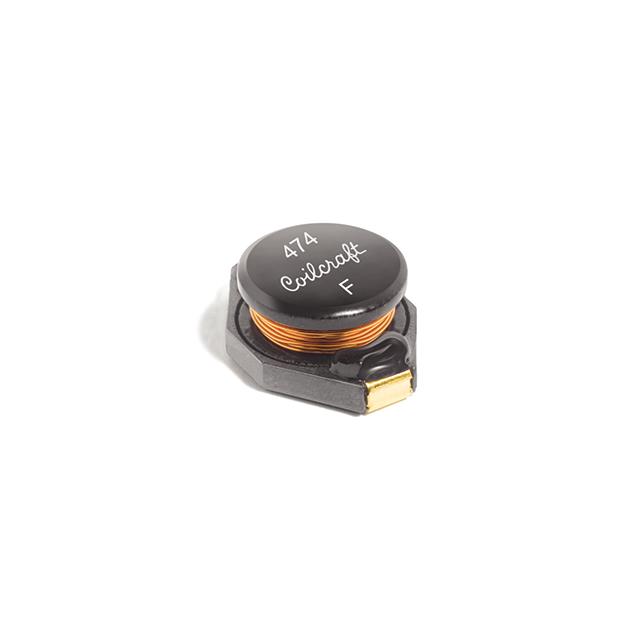

COILCRAFT 贴片电感 DO3316P-153MLD

DO3316P-153MLD概述

    DO3316P系列表面贴装功率电感产品手册

    1. 产品简介


    DO3316P系列是Coilcraft公司推出的一系列表面贴装功率电感器,专为高能效存储和低电阻设计。这些电感器具有广泛的电感值范围(从1µH到1000µH),适用于多种应用场合,如EL驱动电路、电源转换电路等。本系列电感器具有优异的电气特性和可靠性,使其成为电子产品设计师的理想选择。

    2. 技术参数


    | 零件编号 | 电感量(µH) | 允许偏差 (%) | 直流电阻(Ω) | 自谐振频率(MHz) | 最大电流 (Isat, A) | 额定电流 (Irms, A) |
    ||
    | DO3316P-102ML | 1.0 | 20 | 0.009 | 100 | 9.0 | 6.8 |
    | DO3316P-152ML | 1.5 | 20 | 0.010 | 90 | 8.0 | 6.4 |
    | DO3316P-222L | 2.2 | 20,10 | 0.012 | 80 | 7.0 | 6.1 |
    | ... | ... | ... | ... | ... | ... | ... |
    注:允许偏差有10%和20%两种;额定直流电阻测试条件为25°C,100kHz,0.1Vrms,0Adc。

    3. 产品特点和优势


    - 高能量存储:电感器能在较低电阻下提供高能量存储,这使其非常适合于高效电源转换器应用。
    - 高电感值:100µH以上的电感值特别适合用于EL驱动电路,可以提高系统的整体效率。
    - 高可靠性:电感器采用耐热的材料制成,可以在-40°C到+85°C的温度范围内稳定工作,保证了长期可靠的应用。

    4. 应用案例和使用建议


    - 电源转换器:由于电感器具有低直流电阻和高能量存储能力,因此非常适合用于高频开关电源中的输出滤波器。
    - EL驱动电路:高电感值使得这些电感器在EL灯驱动电路中表现出色,确保了稳定的照明效果。
    使用建议:在使用时,要特别注意温度对电感值的影响。建议在高温环境下使用时进行适当的温度补偿以保持系统稳定。

    5. 兼容性和支持


    - 兼容性:该系列产品可与大多数主流SMT生产设备兼容。此外,它们还支持RoHS标准和非RoHS标准的表面处理方式。
    - 支持和服务:Coilcraft公司提供了全面的技术支持和客户服务。有关具体型号的信息,可以访问其官方网站或联系区域销售代表获取。

    6. 常见问题与解决方案


    - 问题:电感器安装后无法达到预期性能。
    - 解决方案:检查焊点质量并确认是否存在虚焊。确保焊接过程中按照正确的工艺参数进行操作。
    - 问题:电感器在特定条件下发生过热现象。
    - 解决方案:根据文档提供的降额曲线调整工作电流,避免超出额定最大电流。

    7. 总结和推荐


    总体来说,DO3316P系列电感器凭借其出色的性能参数和广泛的应用范围,在众多同类产品中脱颖而出。对于需要高性能、高可靠性的应用场景,尤其是EL驱动器和电源转换器,这些电感器无疑是理想的选择。强烈推荐此系列电感器给寻求高性能、高可靠性的系统设计师们。

DO3316P-153MLD参数

参数
额定电流 3.1A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 3A
自谐振频率(SRF) 27MHz
容差 ±20%
直流电阻(DCR) 46mΩ
长*宽*高 12.95mm*9.4mm*5.21mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

DO3316P-153MLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

DO3316P-153MLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT DO3316P-153MLD DO3316P-153MLD数据手册

DO3316P-153MLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.2
2000+ ¥ 6.435
4000+ ¥ 5.98
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 7.2
