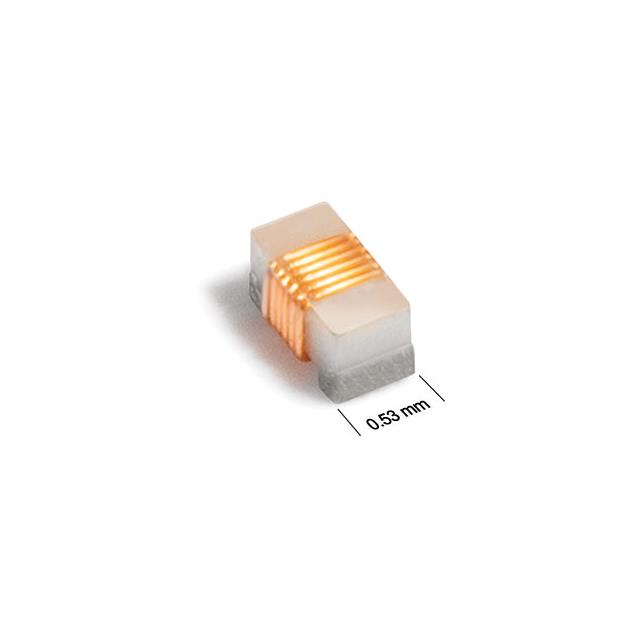

0302CS-12NXJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 6.86GHz 560mA 59@900MHz 12nH 170mΩ ±5% 0302 标准安装,贴片安装 860μm*530μm*450μm
供应商型号: 0302CS-12NXJRW
供应商: 期货订购
标准整包数: 1
COILCRAFT 贴片电感 0302CS-12NXJRW

0302CS-12NXJRW概述

    0302CS系列芯片电感产品手册

    1. 产品简介


    0302CS系列芯片电感是Coilcraft公司生产的一种小型化表面贴装电感器。这些电感器采用陶瓷芯材料,具有高Q值和多种电感值选择(从0.67 nH到100 nH),适用于各种高频应用场合。它们广泛应用于通信设备、无线模块、电源管理和滤波电路等领域。

    2. 技术参数


    以下列出了部分典型的技术参数:
    | 零件编号 | 电感量(nH) | 公差(%) | 900 MHz时电感量(nH) | Q值 | 1.7 GHz时电感量(nH) | Q值 | 2.4 GHz时电感量(nH) | Q值 | 最大SRF(GHz) | 直流电阻(Ω) | 电流(Irms)(mA) |
    |
    | 0302CS-067XJR | 0.67 | 10 | 0.66 | 42 | 0.66 | 56 | 0.67 | 70 | >26 | 0.021 | 1600 |
    | 0302CS-100XJR | 1.00 | 5 | 1.00 | 58 | 1.01 | 91 | 1.02 | 119 | 7.45 | 0.140 | 620 |
    其他参数包括:
    - 芯片尺寸:0805(0.034英寸 × 0.021英寸)
    - 工作温度范围:-40°C 到 +125°C
    - 最大零件温度:+155°C
    - 阻抗焊接热力:最大三次40秒的+260°C回流焊,每次回流后冷却至室温
    - 环境特性:符合RoHS标准,无卤素
    - 存储温度:组件-40°C 到 +155°C;纸带包装-40°C 到 +80°C
    - 基准测试条件:电感量测量在250 MHz,Q值测量在25°C

    3. 产品特点和优势


    - 小型化设计:相比同类的0402CS系列电感器体积减少了20%。
    - 高Q值:最高可达131(在2.4GHz时),保证在高频应用中的高效性能。
    - 多电感值选择:提供了45种不同的电感值,满足不同应用场景的需求。
    - 优异的电气特性:具有高温度系数稳定性(+25到+125 ppm/°C),适合宽温度范围内的使用。
    - 环保材料:符合RoHS标准,且为无卤素材料。

    4. 应用案例和使用建议


    这些电感器常用于以下场景:
    - 无线通信设备:例如移动通信设备、WiFi路由器、蓝牙模块等。
    - 电源管理:如DC-DC转换器、电压调节器等。
    - 滤波电路:在EMI滤波、信号滤波等场合中表现出色。
    使用建议:
    - 在高频应用中,应根据具体的频率要求选择合适的电感值,以确保最佳的Q值表现。
    - 为避免过热,建议在高电流情况下使用时适当降低电流。

    5. 兼容性和支持


    这些电感器采用标准的0805封装,与市面上常见的SMD工艺兼容。此外,Coilcraft公司提供全面的技术支持,包括样片申请、文档下载和技术咨询服务。

    6. 常见问题与解决方案


    - Q值不理想:检查安装过程中是否存在焊接不良或引脚接触不良的情况。
    - 温度过高:建议在高电流情况下使用时适当降低电流,确保电感器的工作温度在安全范围内。
    - Q值下降:可能是由于引脚接触不良或安装位置不当,需要重新安装并检查焊接质量。

    7. 总结和推荐


    综上所述,0302CS系列芯片电感以其小巧的体积、高Q值和多电感值选择,成为高频应用的理想选择。其优越的电气特性和广泛的适用范围使其在通信、电源管理和滤波电路等多个领域具有显著的市场竞争力。强烈推荐在需要高性能、小型化电感器的应用中考虑使用这些产品。

0302CS-12NXJRW参数

参数
电感值 12nH
饱和电流(LSAT) -
自谐振频率(SRF) 6.86GHz
容差 ±5%
直流电阻(DCR) 170mΩ
额定电流 560mA
Q值 59@900MHz
测试频率 250MHz
长*宽*高 860μm*530μm*450μm
通用封装 0302
安装方式 标准安装,贴片安装
应用等级 工业级
包装方式 卷带包装
