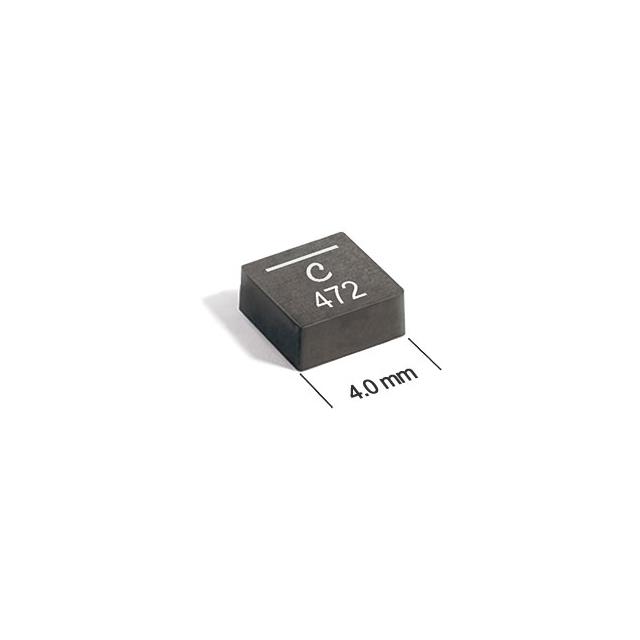

XFL4020-472MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 26MHz 2.7A 5A 12 4.7μH 57.4mΩ ±20% 1616 贴片安装 4mm*4mm*2.1mm
供应商型号: XFL4020-472MEC
供应商: 云汉优选
标准整包数: 1
COILCRAFT 贴片电感 XFL4020-472MEC

XFL4020-472MEC概述

    Coilcraft XFL4020系列屏蔽式功率电感

    1. 产品简介


    Coilcraft XFL4020系列屏蔽式功率电感是一种适用于多种电子设备的高性能电感器。它主要用于电源管理和滤波应用,包括但不限于DC-DC转换器、服务器、存储系统和通信设备。此系列产品以其高效率、低功耗和卓越的电流承载能力而闻名。

    2. 技术参数


    | 零件号 | 电感量(µH) | 电阻(mΩ) | SRF(MHz) | Isat(A) | Irms(A) |
    |
    | XFL4020-121ME | 0.12 | 1.45 | 210 | 9.1 | 12.9 |
    | XFL4020-241ME | 0.24 | 2.45 | 125 | 6.1 | 9.5 |
    | XFL4020-331ME | 0.33 | 3.20 | 98 | 5.9 | 7.4 |
    | XFL4020-471ME | 0.47 | 4.40 | 83 | 4.6 | 6.6 |
    | XFL4020-561ME | 0.56 | 5.53 | 78 | 4.6 | 6.0 |
    | XFL4020-102ME | 1.0 | 10.80 | 64 | 4.5 | 5.1 |
    | XFL4020-152ME | 1.5 | 14.40 | 59 | 4.1 | 4.4 |
    | XFL4020-222ME | 2.2 | 21.35 | 38 | 3.1 | 3.5 |
    | XFL4020-332ME | 3.3 | 34.80 | 33 | 2.7 | 2.8 |
    | XFL4020-472ME | 4.7 | 52.20 | 26 | 2.0 | 2.5 |
    工作条件:
    - 工作电压:0至20V
    - 环境温度:-40°C 至 +125°C
    - 最大工作温度:+165°C
    - 存储温度:-55°C 至 +165°C
    - 储存包装温度:-55°C 至 +80°C
    - 焊接耐热性:最大三次40秒回流焊(+260°C),每轮冷却至室温
    - 潮湿敏感等级:1级(无限储存时间)

    3. 产品特点和优势


    XFL4020系列屏蔽式功率电感具有以下显著特点和优势:
    - 极低的直流电阻(DCR):确保电感器在运行时的能耗最小化。
    - 优异的电流承载能力:适用于各种高电流应用场景。
    - 环境友好:RoHS符合标准,无卤素设计,确保环保安全。
    - 复合芯材料:提供优异的电磁干扰抑制能力。
    - 多功能应用:适用于各类电源管理电路,如DC-DC转换器。

    4. 应用案例和使用建议


    XFL4020系列电感在实际应用中,常见于以下几个场景:
    - 数据中心:用于服务器电源管理系统中的滤波和能量存储。
    - 电信设备:用于交换机和路由器中的DC-DC转换器。
    - 消费电子产品:适用于笔记本电脑、平板电脑等便携设备的电源模块。
    使用建议:
    - 合理选择电感型号:根据具体应用的电流要求和频率范围选择合适的电感型号。
    - 注意焊接温度:避免因焊接温度过高导致的热损伤。
    - 散热设计:在高电流工作条件下,需注意散热设计以保证器件的稳定运行。

    5. 兼容性和支持


    XFL4020系列电感与其他标准电子元件兼容性良好,可用于多种工业和商业应用。Coilcraft公司提供了详细的技术文档和支持服务,包括在线技术支持和培训资源,帮助客户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    - 问题1: 电感器工作时发热严重?
    - 解决方法: 检查电路中的电流是否超过电感器的最大额定值,并确保良好的散热设计。

    - 问题2: 电感器在高频应用中表现不佳?
    - 解决方法: 查看手册中的频率特性曲线,确认所选电感器的工作频率是否合适,并考虑选用更高频特性的电感型号。

    7. 总结和推荐


    Coilcraft XFL4020系列屏蔽式功率电感凭借其优异的性能和广泛的适用范围,成为电源管理领域的首选产品之一。无论是数据中心、电信设备还是消费电子产品,这些电感器都能提供卓越的性能和可靠的稳定性。我们强烈推荐在需要高效率、低损耗和高电流承载能力的应用场景中使用该系列产品。

XFL4020-472MEC参数

参数
Q值 12
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 2.7A
自谐振频率(SRF) 26MHz
容差 ±20%
直流电阻(DCR) 57.4mΩ
额定电流 5A
长*宽*高 4mm*4mm*2.1mm
通用封装 1616
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
