首页  >  产品百科  >  XFL2010-473MEC

XFL2010-473MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 16MHz 250mA 47μH 2.91Ω ±20% 贴片安装 2.2mm(长度)*2.1mm(高度)
供应商型号: 4067146
供应商: element14
标准整包数: 5

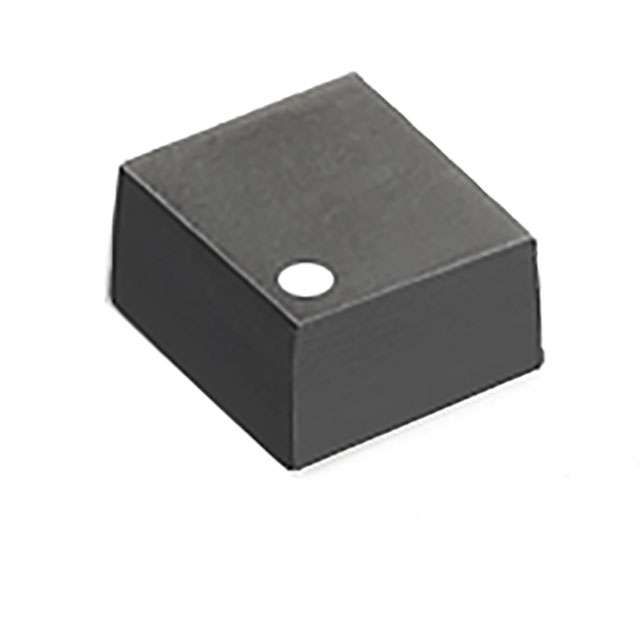

COILCRAFT 贴片电感 XFL2010-473MEC

XFL2010-473MEC概述

    # Shielded Power Inductors XFL2010 系列技术手册

    产品简介


    XFL2010 系列屏蔽式功率电感器 是一种高度集成的微型磁性屏蔽电感器,特别适用于需要高电流处理能力和低直流电阻(DCR)的应用场景。该系列电感器具有非常低的直流电阻、出色的电流处理能力以及软饱和特性,是众多电子设备中不可或缺的关键元件。
    主要功能:
    - 非常低的直流电阻(DCR)
    - 卓越的电流处理能力
    - 软饱和特性
    应用领域:
    - 开关电源
    - 消费电子
    - 通信设备
    - 工业控制
    - 医疗设备(需提前获得 Coilcraft 批准)

    技术参数


    以下表格汇总了 XFL2010 系列的主要技术参数和电气特性:
    | 零件编号 | 电感值 (µH) | 直流电阻 (Ω) | SRF (MHz) | Isat (A) | Irms (A) |
    |
    | XFL2010-400ME | 0.04 | 0.012 | 2200 | 5.50 | 3.40 |
    | XFL2010-121ME | 0.12 | 0.017 | 730 | 3.00 | 2.70 |
    | XFL2010-221ME | 0.22 | 0.020 | 400 | 2.10 | 2.30 |
    | XFL2010-381ME | 0.38 | 0.028 | 280 | 1.70 | 2.10 |
    | XFL2010-601ME | 0.60 | 0.047 | 200 | 1.30 | 1.75 |
    | XFL2010-821ME | 0.82 | 0.052 | 160 | 1.05 | 1.60 |
    | XFL2010-102ME | 1.00 | 0.072 | 130 | 0.95 | 1.30 |
    | XFL2010-152ME | 1.50 | 0.100 | 110 | 0.75 | 1.15 |
    | XFL2010-222ME | 2.20 | 0.136 | 90 | 0.70 | 1.00 |
    | XFL2010-332ME | 3.30 | 0.185 | 65 | 0.60 | 0.88 |
    | XFL2010-472ME | 4.70 | 0.278 | 60 | 0.42 | 0.68 |
    | XFL2010-682ME | 6.80 | 0.352 | 50 | 0.39 | 0.58 |
    | XFL2010-822ME | 8.20 | 0.445 | 40 | 0.38 | 0.56 |
    | XFL2010-103ME | 10.00 | 0.517 | 36 | 0.29 | 0.51 |
    | XFL2010-183ME | 18.00 | 1.02 | 29 | 0.245 | 0.34 |
    | XFL2010-223ME | 22.00 | 1.30 | 23 | 0.190 | 0.31 |
    | XFL2010-333ME | 33.00 | 1.86 | 18 | 0.160 | 0.26 |
    | XFL2010-473ME | 47.00 | 2.53 | 16 | 0.130 | 0.25 |
    | XFL2010-563ME | 56.00 | 3.18 | 15 | 0.120 | 0.20 |
    | XFL2010-683ME | 68.00 | 3.46 | 13 | 0.110 | 0.19 |
    | XFL2010-823ME | 82.00 | 5.05 | 12 | 0.096 | 0.16 |
    | XFL2010-104ME | 100.00 | 6.07 | 11 | 0.092 | 0.15 |
    | XFL2010-224ME | 220.00 | 11.88 | 6 | 0.060 | 0.11 |
    注释:
    - SRF: 自谐振频率
    - Isat: 电感下降 10%-20%-30% 时的饱和电流
    - Irms: 使温度升高 40°C 时的最大允许电流

    产品特点和优势


    XFL2010 系列电感器具有以下几个显著特点和优势:
    - 超小型设计:采用磁性屏蔽结构,非常适合空间受限的应用场合。
    - 低直流电阻(DCR):优异的电流处理能力,能有效减少功耗。
    - 软饱和特性:即使在大电流下也能保持稳定的电感值,提高电路可靠性。
    - 符合 AEC-Q200 标准:满足汽车级应用的需求,可在 -40°C 至 +125°C 的环境下工作。
    - 环保材料:无卤素、RoHS 合规,满足绿色生产标准。
    这些特点使得 XFL2010 系列电感器在市场上具备较强的竞争力和广泛的应用前景。

    应用案例和使用建议


    应用案例
    1. 开关电源:在开关电源中,XFL2010 系列电感器可以有效降低损耗,提高电源效率。
    2. 消费电子产品:适用于智能手机、平板电脑等便携设备中的电源管理。
    3. 通信设备:用于无线通信模块中的滤波和储能。
    4. 医疗设备:在某些低风险医疗设备中可作为替代方案,但需事先获得 Coilcraft 公司批准。
    使用建议
    1. 选择合适的电感值:根据实际应用需求选择适当的电感值,确保在高频和大电流下的稳定性。
    2. 注意环境温度:在高温环境下工作时,应考虑散热措施以避免过热。
    3. 合理布局:在 PCB 布局时,尽量减少与高电流路径之间的干扰,确保电感器的正常工作。

    兼容性和支持


    - 兼容性:XFL2010 系列电感器与多种电路板和电源系统兼容,具体兼容性信息请参考 Coilcraft 官方网站或技术文档。
    - 技术支持:Coilcraft 提供全方位的技术支持,包括在线文档、样品申请和定制服务。如需进一步咨询,可通过以下联系方式联系 Coilcraft 销售团队:
    - 美国: +1-847-639-6400
    - 英国: +44-1236-730595
    - 台湾: +886-2-2264 3646
    - 中国: +86-21-6218 8074
    - 新加坡: +65

XFL2010-473MEC参数

参数
Q值 -
测试频率 1MHz
电感值 47μH
饱和电流(LSAT) 250mA
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 2.91Ω
额定电流 -
长*宽*高 2.2mm(长度)*2.1mm(高度)
安装方式 贴片安装
零件状态 在售

XFL2010-473MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XFL2010-473MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XFL2010-473MEC XFL2010-473MEC数据手册

XFL2010-473MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 17.29
50+ ¥ 14.38
250+ ¥ 11.46
500+ ¥ 7.28
1000+ ¥ 6.71
2000+ ¥ 6.14
库存: 1965
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 86.45
