XAL5030-332MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 28MHz 8.7A 8.1A 14 3.3μH 23.3mΩ ±20% 标准安装,贴片安装 5.48mm*5.28mm*3.1mm
供应商型号: C5342047
供应商: 国内现货
标准整包数: 1

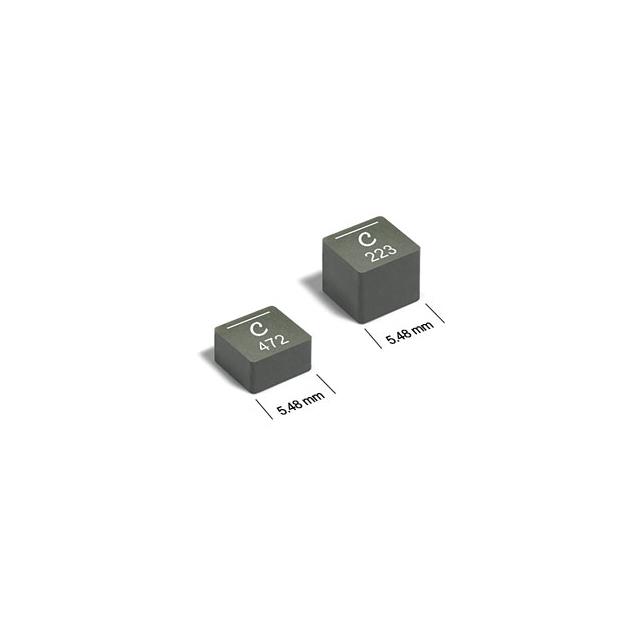

COILCRAFT 贴片电感 XAL5030-332MEC

XAL5030-332MEC概述

    XAL50xx系列屏蔽功率电感产品手册

    1. 产品简介


    XAL50xx系列屏蔽功率电感是Coilcraft公司开发的一系列高可靠性电感器。该系列产品具有低直流电阻(DCR)、高电流承载能力及软饱和特性。这些电感器主要用于电源管理和滤波电路,广泛应用于通讯、消费电子、工业控制等领域。通过提供多种电感值选择,XAL50xx系列能够满足不同应用场景的需求,例如直流-直流转换器、LED驱动器和电池充电器等。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 到 +125°C |
    | 最大温度 | +165°C(含温升) |
    | 额定电压 | 0 - 60V |
    | 软饱和特性 | 是 |
    | 电感值 | 0.16 µH 到 22 µH |
    | 直流电阻(DCR) | 2.15 mΩ 到 90.6 mΩ |
    | 自谐振频率(SRF)| 15 MHz 到 100 MHz |
    | 饱和电流(Isat) | 3.6 A 到 31.0 A |
    | 热电流(Irms) | 2.5 A 到 22.2 A |
    | 符合标准 | AEC-Q200 |
    | 包装 | 7" 或 13" 卷盘 |

    3. 产品特点和优势


    - 高电流承载能力:电感器能够在高温和高电流条件下稳定工作。
    - 低直流电阻(DCR):有助于减少能量损耗,提高效率。
    - 软饱和特性:当电流增加时,电感量逐渐下降,避免电流突变对系统的影响。
    - 环境友好:符合RoHS标准,无卤素,环保材料。

    4. 应用案例和使用建议


    应用案例:
    - 直流-直流转换器:利用其低直流电阻特性,提高电源管理效率。
    - LED驱动器:稳定的电流输出确保LED亮度一致。
    - 电池充电器:在有限的空间内实现高效能量传输。
    使用建议:
    - 在设计电路时,应充分考虑电感值和工作电流的选择,以避免饱和现象。
    - 适当增加散热措施,特别是在高电流工作条件下。

    5. 兼容性和支持


    - 兼容性:XAL50xx系列电感器可与其他标准封装的元件无缝配合使用。
    - 支持服务:Coilcraft提供详细的技术文档和在线支持,包括设计工具和软件。

    6. 常见问题与解决方案


    - 问题一:电感器温度过高
    - 解决方案:增加散热片或改进电路板布局,增强散热效果。

    - 问题二:电流过大导致饱和
    - 解决方案:根据实际工作条件选择合适电感值,避免超过最大额定电流。

    7. 总结和推荐


    总结:XAL50xx系列屏蔽功率电感在性能上表现优异,具备低直流电阻、高电流承载能力和良好的温度稳定性。对于需要高效、可靠电源管理的应用场合,这一系列产品无疑是一个理想的选择。
    推荐:鉴于XAL50xx系列电感器出色的性能和广泛应用,强烈推荐用于需要高效率和高稳定性的电路设计。

XAL5030-332MEC参数

参数
直流电阻(DCR) 23.3mΩ
额定电流 8.1A
Q值 14
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 8.7A
自谐振频率(SRF) 28MHz
容差 ±20%
长*宽*高 5.48mm*5.28mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XAL5030-332MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL5030-332MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL5030-332MEC XAL5030-332MEC数据手册

XAL5030-332MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.428
10+ ¥ 8.646
30+ ¥ 7.667
100+ ¥ 6.556
400+ ¥ 6.072
库存: 731
起订量: 1 增量: 400
交货地:
最小起订量为:1
合计: ¥ 10.42
