首页  >  产品百科  >  XAL6030-561MEC

XAL6030-561MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 61MHz 29A 22A 560nH 3.31mΩ ±20% 贴片安装 6.76mm*6.56mm*6.56mm
供应商型号: XAL6030-561MEC
供应商: 国内现货
标准整包数: 1

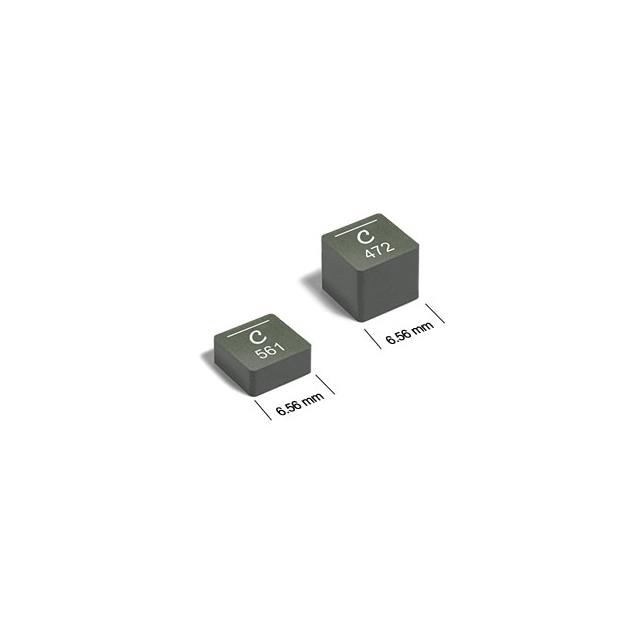

COILCRAFT 贴片电感 XAL6030-561MEC

XAL6030-561MEC概述

    XAL60xx 系列屏蔽式功率电感:产品技术概述

    1. 产品简介


    产品类型: XAL60xx系列屏蔽式功率电感,主要用于电力转换系统中的滤波和储能应用。这些电感广泛应用于电源管理、服务器、通信设备和工业自动化等领域。
    主要功能:
    - 高电流承载能力
    - 极低直流电阻(DCR)
    - 软饱和特性
    - 符合AEC-Q200标准,适用于高温环境
    应用领域:
    - 电源模块
    - 电信基础设施
    - 工业控制系统
    - 医疗设备(需事先获得Coilcraft批准)

    2. 技术参数


    | 型号 | 电感值 (μH) | 直流电阻 (mΩ) | 自谐振频率 (MHz) | 饱和电流 (A) | 最大允许电流 (Irms, A) |
    |
    | XAL6030-181ME | 0.18 | 1.59 | 141 | 39.0 | 24 |
    | XAL6030-331ME | 0.33 | 2.30 | 89 | 30.0 | 20 |
    | XAL6030-561ME | 0.56 | 3.01 | 61 | 29.0 | 17 |
    | XAL6030-102ME | 1.0 | 5.62 | 50 | 23.0 | 13 |
    | XAL6030-122ME | 1.2 | 6.82 | 43 | 22.0 | 12 |
    | XAL6030-182ME | 1.8 | 9.57 | 34 | 18.2 | 10 |
    | XAL6030-222ME | 2.2 | 12.70 | 30 | 15.9 | 7.0 |
    | XAL6030-332ME | 3.3 | 19.92 | 26 | 12.2 | 6.0 |
    工作温度范围: -40°C 至 +125°C,最大组件温度 +165°C,降额使用。
    包装选项: 7" 或 13" 卷盘包装,机器兼容性良好。
    环境合规性: 符合RoHS标准,无卤素。

    3. 产品特点和优势


    - 高电流承载能力: 针对不同应用需求提供了多种电感值选择。
    - 软饱和特性: 保证电感在大电流下的稳定性。
    - 符合AEC-Q200标准: 在极端温度环境下仍能保持高性能。
    - 环保设计: 无卤素、RoHS认证材料,适合绿色电子产品。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心: 在电源模块中使用XAL60xx电感来提高效率和可靠性。
    - 通信基站: 用于基站电源的滤波,减少电磁干扰。
    - 工业控制系统: 在变频器和逆变器中提供稳定的储能。
    使用建议:
    - 在设计电路时,确保电感的位置远离高热源,以避免影响其性能。
    - 对于需要更高耐温性的场合,可以考虑使用更宽温度范围的型号。
    - 注意电感饱和点,避免超过其额定电流导致电感值降低。

    5. 兼容性和支持


    - 兼容性: XAL60xx电感具有广泛的兼容性,可与大多数主流的PCB设计工具相匹配。
    - 技术支持: Coilcraft公司提供全面的技术支持和客户咨询服务,包括定制解决方案。
    - 样品和购买: 可通过Coilcraft官网申请样品并进行购买。

    6. 常见问题与解决方案


    问题1: 电感在高电流下饱和如何避免?
    解决方案: 参考手册中的饱和电流值,合理选择电感值和布局。
    问题2: 电感表面涂装是否会影响焊接质量?
    解决方案: 使用手册推荐的焊接温度和时间,确保焊接质量不受影响。
    问题3: 如何确定电感的工作温度范围?
    解决方案: 查看手册中的电气规范部分,结合实际应用条件进行计算和验证。

    7. 总结和推荐


    综上所述,XAL60xx系列屏蔽式功率电感凭借其出色的电流承载能力和软饱和特性,在电力转换和电源管理领域表现出色。适用于高可靠性要求的应用场合,特别是在高温环境下表现出优异性能。强烈推荐在各种关键电力系统中采用XAL60xx电感。
    如有任何疑问或需要技术支持,欢迎随时联系Coilcraft公司。

XAL6030-561MEC参数

参数
额定电流 22A
Q值 -
测试频率 1MHz
电感值 560nH
饱和电流(LSAT) 29A
自谐振频率(SRF) 61MHz
容差 ±20%
直流电阻(DCR) 3.31mΩ
长*宽*高 6.76mm*6.56mm*6.56mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XAL6030-561MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL6030-561MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL6030-561MEC XAL6030-561MEC数据手册

XAL6030-561MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 9.625
400+ ¥ 7.375
1600+ ¥ 6.25
库存: 9257
起订量: 100 增量: 400
交货地:
最小起订量为:100
合计: ¥ 962.5
