AGP2923-333KL

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 300KHz 10MHz 7.5A 26A 33μH 2.6mΩ ±10% 标准安装,贴片安装 26.92mm*16.97mm*23.75mm
供应商型号: AGP2923-333KL
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 AGP2923-333KL

AGP2923-333KL概述

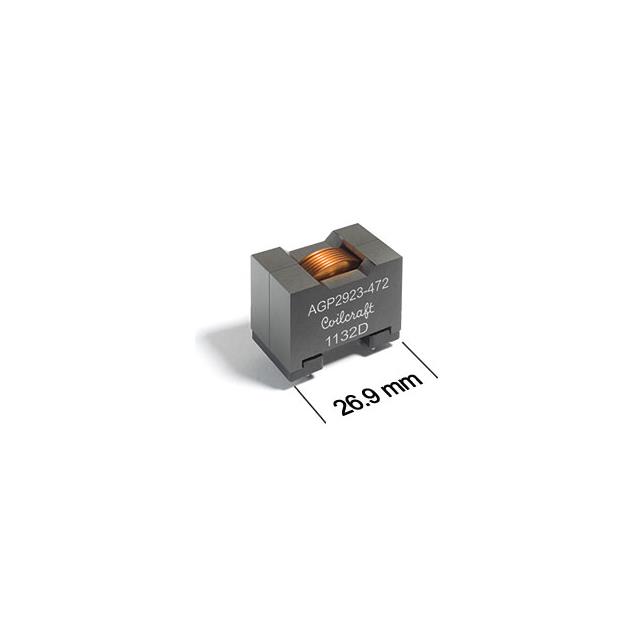

    高温电源电感器 - AGP2923系列

    产品简介


    AGP2923系列是 Coilcraft 公司设计的一种高性能、高可靠性的高温电源电感器。这些电感器专为各种汽车及高电流供电应用而设计,适用于高饱和电流要求的应用场合。产品主要应用于电气测试,目前仍处于预生产阶段。其主要特点是能够在高达140°C的环境中稳定工作,这使得它们在高温环境下依然表现出色。

    技术参数


    以下是AGP2923系列电感器的关键技术参数和性能指标:
    | Part Number | Inductance (µH) | DCR (mΩ) | SRF (MHz) | Isat (A) | Irms (A) |
    |
    | AGP2923-332KL | 3.3 | 2.3 | 2.6 | 40 | 95 |
    | AGP2923-472KL | 4.7 | 2.3 | 2.6 | 30 | 63 |
    | AGP2923-682KL | 6.8 | 2.3 | 2.6 | 25 | 48 |
    | AGP2923-103KL | 10 | 2.3 | 2.6 | 20 | 30 |
    | AGP2923-153KL | 15 | 2.3 | 2.6 | 16 | 20.5 |
    | AGP2923-223KL | 22 | 2.3 | 2.6 | 13 | 12.2 |
    | AGP2923-333KL | 33 | 2.3 | 2.6 | 10 | 7.5 |
    这些电感器的工作环境温度范围为-40°C至+140°C,最大工作温度可达+180°C。此外,它们的存储温度范围为-40°C至+180°C(组件)和-40°C至+80°C(托盘包装)。其他关键特性包括通过RoHS认证的锡银铜焊接端子和表面镀层,采用扁线绕制以减少DC和AC电阻,以及通过了MIL-STD-202方法215标准以及额外的水洗测试。

    产品特点和优势


    AGP2923系列电感器的主要特点包括:
    - AEC-Q200标准认证:确保产品质量符合汽车级标准。
    - 高耐温能力:能够在-40°C到+140°C的宽广温度范围内稳定工作。
    - 高饱和电流需求:适合高电流电源应用。
    - 小体积设计:通过孔垂直安装方式,占用空间小。
    - 增强稳定性:四颗附加安装针提供更高的稳定性和抗振性。
    - 低阻抗:扁线绕制技术降低了DC和AC电阻,提升效率。

    应用案例和使用建议


    AGP2923系列电感器广泛应用于汽车电子系统、工业控制、通信设备等领域。例如,在汽车电子系统中,它们可以用于发动机管理系统(EMS)、电池管理系统(BMS)和其他需要高可靠性、高温度适应性的场合。
    使用时的建议包括:
    - 确保电路板设计满足电感器的散热需求。
    - 使用高质量的焊接工艺,避免因焊接不良导致的接触不良。
    - 考虑温度补偿,特别是在环境温度波动较大的情况下。

    兼容性和支持


    AGP2923系列电感器具有良好的兼容性,能够与其他同类设备无缝集成。Coilcraft公司提供了全面的技术支持,包括详细的安装指南和故障排查手册,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何处理电感器在高温环境下失效?
    - 解决方案:定期检查并校准电感器的温度监测设备,确保其工作在规定温度范围内。
    2. 问题:电感器焊接时如何避免虚焊?
    - 解决方案:使用专业焊接设备,并严格按照Coilcraft提供的焊接指南进行操作。

    总结和推荐


    AGP2923系列电感器凭借其卓越的耐高温性能、高饱和电流特性和出色的可靠性,在高电流电源应用中表现出色。经过我们的评测,我们强烈推荐这款产品给那些寻求高性能、高可靠性电感器的用户。它们在汽车电子、工业控制和通信设备中的表现尤为出色,完全符合市场需求。

AGP2923-333KL参数

参数
自谐振频率(SRF) 10MHz
容差 ±10%
直流电阻(DCR) 2.6mΩ
额定电流 26A
Q值 -
测试频率 300KHz
电感值 33μH
饱和电流(LSAT) 7.5A
长*宽*高 26.92mm*16.97mm*23.75mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装,托盘

AGP2923-333KL厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

AGP2923-333KL数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT AGP2923-333KL AGP2923-333KL数据手册

AGP2923-333KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
